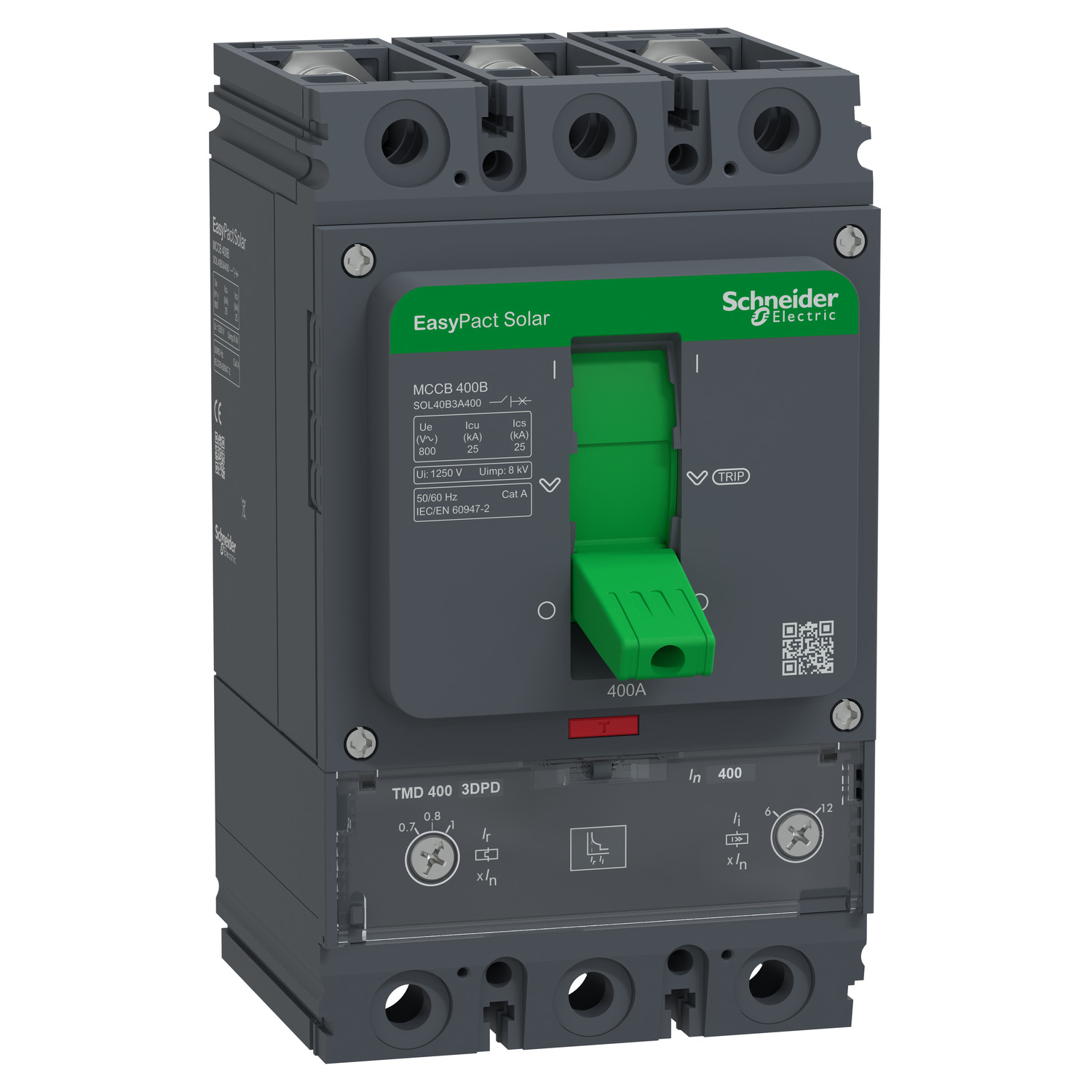

Odklopnik, EasyPact Solar MCCB 400, 3P, 25kA pri 800VAC, 400A, TMD, prilagodljiva toplotna zaščita

SOL40B3A400

Podatkovni list: PDF

Predvidena odprema:

647,09 € z DDV

Ponudba izdelkov	EasyPact Solar MCCB
Izdelek ali sestavni del	Odklopnik
Kratko ime naprave	MCCB 400
Aplikacija naprave	Distribucija
Opis polov	3P
Opis zaščitenega pola	3d
[In] Nazivni tok	400 A pri 40 °C
[Ue] Nazivna operativna napetost	800 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Kategorija uporabe	Kategorija A
[Icu] rated ultimate short-circuit breaking capacity	25 kA Icu pri 800 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Performance level	B 25 kA 800 V AC
Ime zaščitne enote	TM-D
Tehnologija zaščitne/prožilne enote	Termomagnetni
Funkcije zaščitne enote	Li
Tip krmiljenja	Preklop
Circuit breaker mounting mode	Fiksen

[Ui] Nazivna izolacijska napetost	1250 V AC v skladu s/z EN/IEC 60947-2
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z EN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity	25 kA pri 800 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Mehanska vzdržljivost	20000 ciklov
Električna vzdržljivost	4000 ciklov pri 800 V In
Maksimalna izguba moči glede na pol	40 W
Montažna podpora	Zadnja plošča
Montažni položaj	Vodoraven in navpičen
Povezava na zgornji strani	Spredaj
Povezava navzdol	Spredaj
Connection terminals	Vijačne sponke
Stopnja povezave	40 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (termična) I : za Zaščita kratkega stika (magnetna)
Nazivna zaščitna/prožilna enota	400 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Nastavljiv
[Ir] long-time protection pick-up adjustment range	0,7 do 1 x In
Long-time protection delay adjustment type tr	Fiksen
Toplotni spomin	Da
Instantaneous protection pick-up adjustment type Ii	Nastavljiv
[Ii] instantaneous protection pick-up adjustment range	6…12 x In
Width (W)	120 mm
Height (H)	205 mm
Depth (D)	105 mm
Teža izdelka (neto)	3,5 kg
Barva	Siva (RAL 7015)
