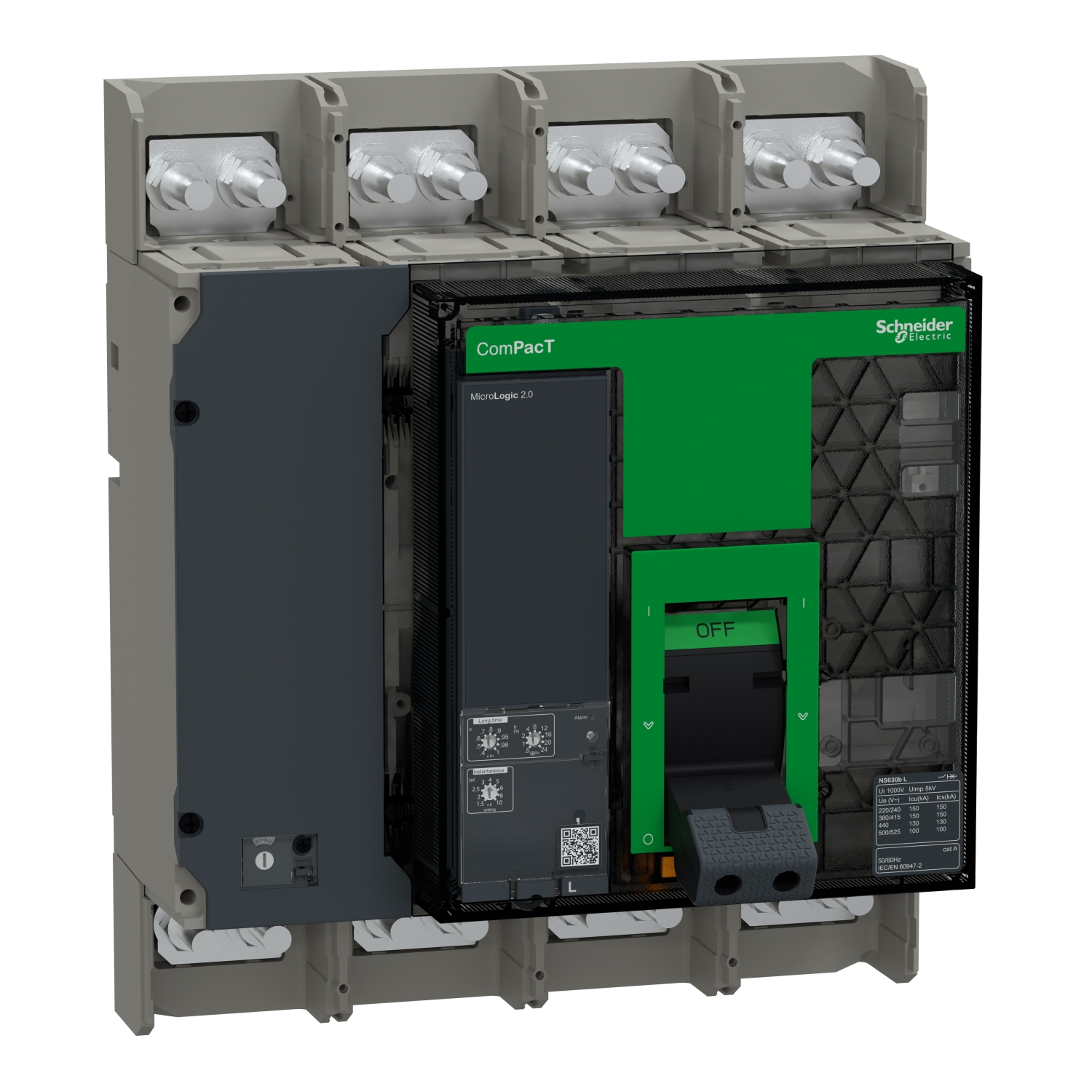

Odklopnik NS630L 150kA 4P fiks. 2.0

C063L420FM

Podatkovni list: PDF

Predvidena odprema:

3.842,82 € z DDV

Glavno

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	630 A pri 50 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Funkcije zaščitne enote	Li
Izdelek ali sestavni del	Odklopnik
Ime izdelka	ComPacT NS nova generacija
Opis polov	4P
Ime zaščitne enote	Micrologic 2.0
Ponudba izdelkov	ComPacT NS630b…1600 nova generacija
Opis zaščitenega pola	4d
Ponudba	Compact
Tip krmiljenja	Ročno upravljano
Montažni način	Fiksen
Izklopna zmogljivost	150 kA Icu pri 220/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 150 kA Icu pri 380/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 130 kA Icu pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 500/525 V AC 50/60 Hz v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	L 150 kA 415 V AC
Tip omrežja	AC
Kategorija uporabe	Kategorija A
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Elektronski
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	1,5 do 10 x Ir
Trenutna pritegnitvena prilagoditev tipa Ii	Nastavljiv
Lokalno signaliziranje	4 LED (Rdeča) for Indikacija napake 1 LED (Rumena) for Preobremenitev
Širina	280 mm
Globina	147 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (dolgotrajno) I : za Hitra kratkostična zaščita
Nastavitev nevtralne zaščite	Brez zaščite (3d) 0,5 x Ir (3d + N/2) 1 x Ir (4d)
Dolgotrajna pritegnilna prilagoditev obsega	0,4 do 1 x In
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	10000 ciklov
Stopnja povezave	70 mm
[Icw] Nazivni kratkotrajen nazivni tok	19.2 kA 1 s v skladu s/z IEC 60947-2
Sestava pomožnega kontakta	1 NO/NC
Tip dolgotrajne zakasnitve	9 nastavitev
Teža izdelka (neto)	18 kg
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	12.5-600 s pri 1,5 x Ir 0.5-24 s pri 6 x Ir 0.7-16.6 s pri 7,2 x Ir
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz v skladu s/z IEC 60947-2
[Ics] Operativna izklopna zmogljivost	150 kA pri 220/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 150 kA pri 380/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 130 kA pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 500/525 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	327 mm
Toplotni spomin	20 mn
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Območje selektivne blokade ZSI	Brez
Električna vzdržljivost	2000 ciklov pri 690 V In 3000 ciklov pri 690 V In/2 3000 ciklov pri 440 V In 4000 ciklov pri 440 V In/2
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Nazivna zaščitna/prožilna enota	630-630 A pri 50 °C
Kompatibilnostna koda	NS630b
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947-2
Izgube napajanja	15 W
