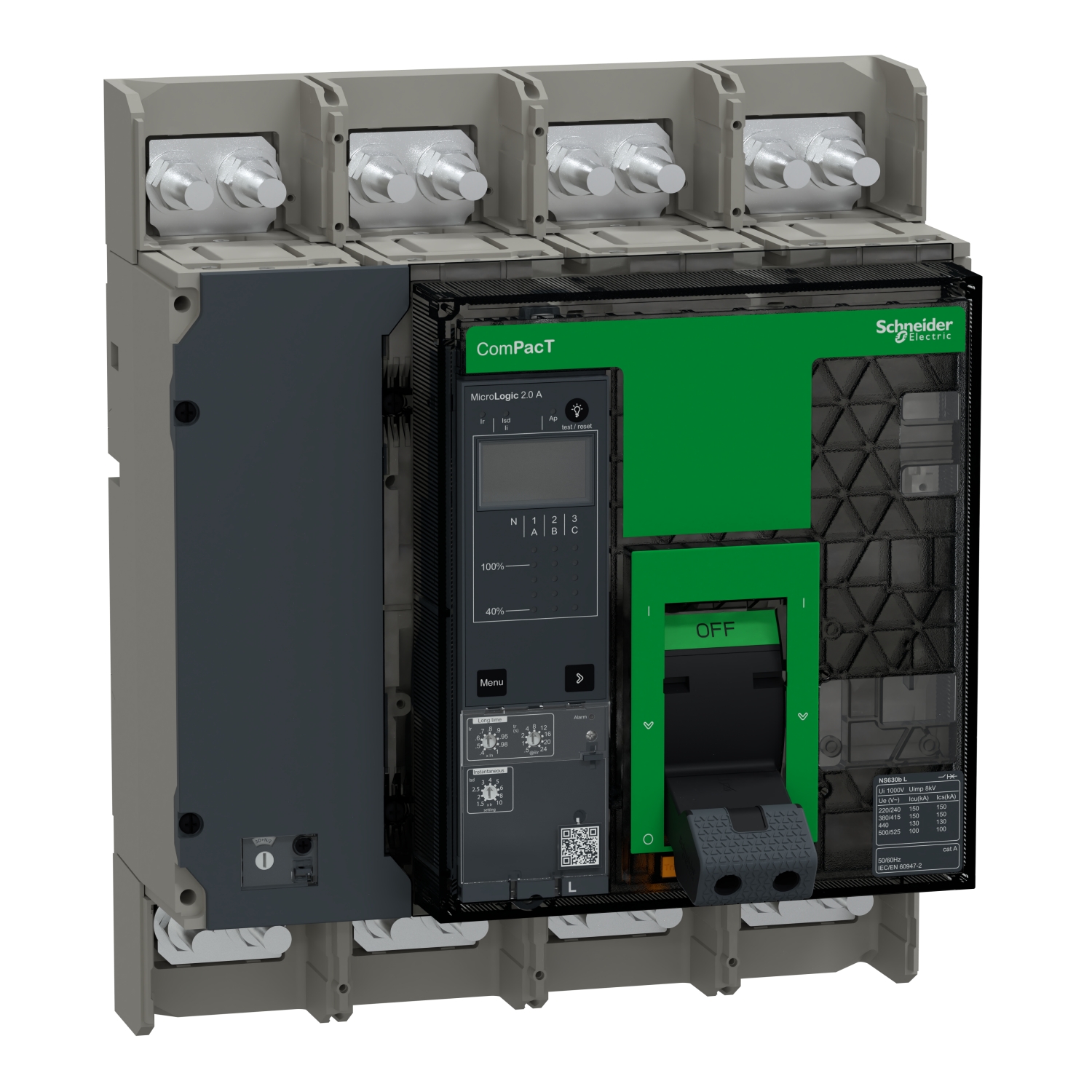

Odklopnik NS630L 150kA 4P fiks. 2.0A

C063L42AFM

Podatkovni list: PDF

Predvidena odprema:

4.044,85 € z DDV

Glavno

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	630 A pri 50 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Funkcije zaščitne enote	Li
Izdelek ali sestavni del	Odklopnik
Ime izdelka	ComPacT NS nova generacija
Opis polov	4P
Ime zaščitne enote	Micrologic 2.0 A
Ponudba izdelkov	ComPacT NS630b…1600 nova generacija
Opis zaščitenega pola	4d
Ponudba	Compact
Tip krmiljenja	Ročno upravljano
Montažni način	Fiksen
Izklopna zmogljivost	150 kA Icu pri 220/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 150 kA Icu pri 380/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 130 kA Icu pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 500/525 V AC 50/60 Hz v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	L 150 kA 415 V AC
Tip omrežja	AC
Kategorija uporabe	Kategorija A
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Elektronski
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	1,5 do 10 x Ir
Tip meritev	Ampermeter
Trenutna pritegnitvena prilagoditev tipa Ii	Nastavljiv
Lokalno signaliziranje	4 LED (Rdeča) for Indikacija napake 1 LED (Rumena) for Preobremenitev
Širina	280 mm
Globina	147 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (dolgotrajno) I : za Hitra kratkostična zaščita
Nastavitev nevtralne zaščite	Brez zaščite (3d) 0,5 x Ir (3d + N/2) 1 x Ir (4d)
Dolgotrajna pritegnilna prilagoditev obsega	0,4 do 1 x In
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	10000 ciklov
Stopnja povezave	70 mm
[Icw] Nazivni kratkotrajen nazivni tok	19.2 kA 1 s v skladu s/z IEC 60947-2
Sestava pomožnega kontakta	1 NO/NC
Tip dolgotrajne zakasnitve	9 nastavitev
Teža izdelka (neto)	18 kg
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	12.5-600 s pri 1,5 x Ir 0.5-24 s pri 6 x Ir 0.7-16.6 s pri 7,2 x Ir
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz v skladu s/z IEC 60947-2
[Ics] Operativna izklopna zmogljivost	150 kA pri 220/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 150 kA pri 380/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 130 kA pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 500/525 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	327 mm
Toplotni spomin	20 mn
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Območje selektivne blokade ZSI	Brez
Električna vzdržljivost	2000 ciklov pri 690 V In 3000 ciklov pri 690 V In/2 3000 ciklov pri 440 V In 4000 ciklov pri 440 V In/2
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Nazivna zaščitna/prožilna enota	630-630 A pri 50 °C
Kompatibilnostna koda	NS630b
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947-2
Tip zaslona	LCD zaslon
Izgube napajanja	15 W
