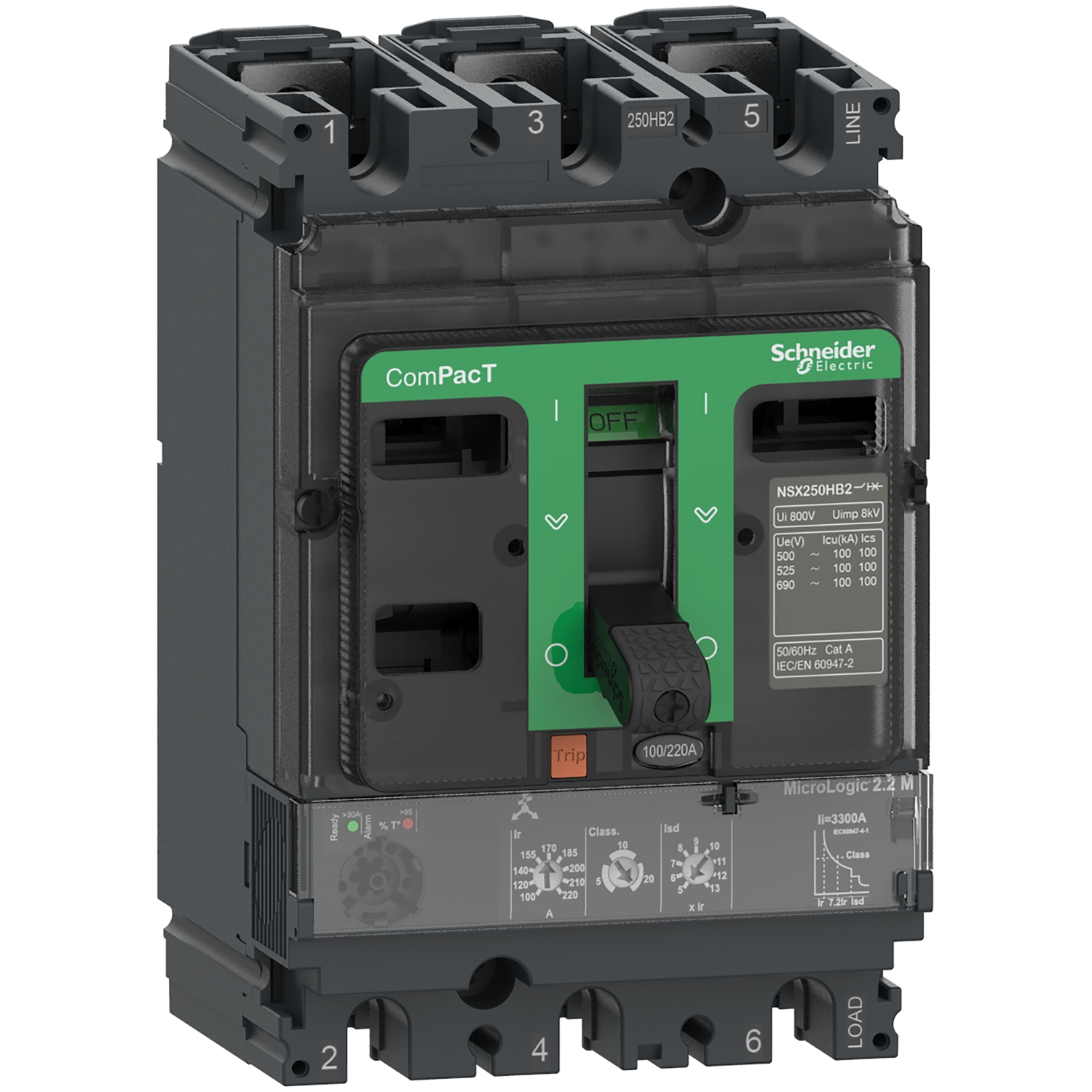

Odklopnik NSX100HB2 100kA 3P 100A 2.2M

C10W32M100

Podatkovni list: PDF

Predvidena odprema:

780,65 € z DDV

Glavno

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	100 A pri 65 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Funkcije zaščitne enote	LSoI
Izdelek ali sestavni del	Odklopnik
Ime izdelka	Compact NSX
Opis polov	3P
Ime zaščitne enote	Micrologic 2.2 M
Ponudba izdelkov	Compact NSX100 do 250
Opis zaščitenega pola	3d
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	100 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	HB2 100 kA 690 V AC
Kratko ime naprave	NSX100HB2
Tip omrežja	AC
Kategorija uporabe	Kategorija A
Tehnologija zaščitne/prožilne enote	Elektronski
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Zaščita motorja

Komplementarno

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	1500 A
Trenutna pritegnitvena prilagoditev tipa Ii	Fiksen
Lokalno signaliziranje	Utripajoča LED (Zelena) for Pripravljen za obratovanje LED 95 % Ith (Rdeča) for Temperatura nad nastavljeno vrednostjo
[Isd] Indikacija o proženju/napaki	5 do 13 x Ir
Montažni položaj	Vodoraven in navpičen Plosko na zadnji strani
Širina	105 mm
Globina	86 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (dolgotrajno) So : za Kratkotrajna kratkostična zaščita s fiksno zakasnitvijo I : za Hitra kratkostična zaščita
Nastavitev kratkotrajne zakasnitve	Fiksen
Dolgotrajna pritegnilna prilagoditev obsega	50 do 100 A
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	35 mm
Maksimalna izguba moči glede na pol	4.7 W
Dopolnilna zaščita motorja	Fazna nesimetrija
Število rež	5 reža/i/e
Tip dolgotrajne zakasnitve	Fiksen
Teža izdelka (neto)	2.05 kg
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	120-120 s pri 1,5 x Ir za razred zašč.5 6.5-6.5 s pri 6 x Ir za razred zašč.5 5-5 s pri 7,2 x Ir za razred zašč.5 240-240 s pri 1,5 x Ir za razred zašč.10 13.5-13.5 s pri 6 x Ir za razred zašč.10 10-10 s pri 7,2 x Ir za razred zašč.10 480-480 s pri 1,5 x Ir za razred zašč.20 26-26 s pri 6 x Ir za razred zašč.20 20-20 s pri 7,2 x Ir za razred zašč.20
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz
Razred odklopa motorja	10 5 20
[Ics] Operativna izklopna zmogljivost	100 kA pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	161 mm
Toplotni spomin	20 minut pred in po izklopu
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Območje selektivne blokade ZSI	Brez
Električna vzdržljivost	20000 ciklov pri 440 V In/2 10000 ciklov pri 440 V In 10000 ciklov pri 690 V In/2 5000 ciklov pri 690 V In
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Nazivna zaščitna/prožilna enota	100-100 A pri 65 °C
Kompatibilnostna koda	NSX100
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Nastavitev kratkotrajnega Isd	9 nastavitev
