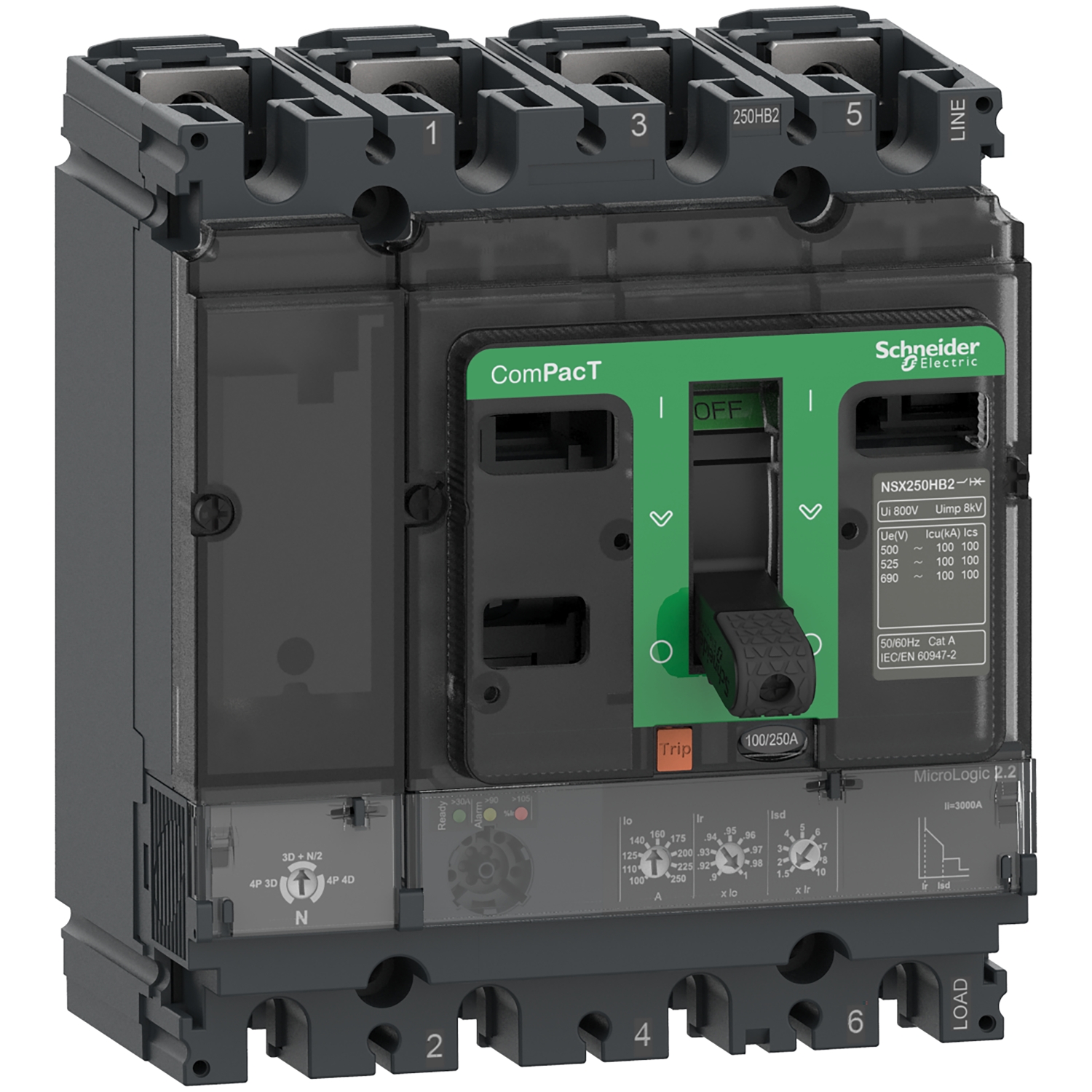

Odklopnik NSX100HB2 100kA AC 4P 40A 2.2

C10W42D040

Podatkovni list: PDF

Predvidena odprema:

972,29 € z DDV

Glavno

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	40 A pri 40 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Funkcije zaščitne enote	LSoI
Izdelek ali sestavni del	Odklopnik
Ime izdelka	Compact NSX
Opis polov	4P
Ime zaščitne enote	Micrologic 2.2
Ponudba izdelkov	Compact NSX100 do 250
Opis zaščitenega pola	4d 3d + N/2 3d
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	100 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	HB2 100 kA 690 V AC
Kratko ime naprave	NSX100HB2
Tip omrežja	AC
Kategorija uporabe	Kategorija A
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Elektronski
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	600 A
Trenutna pritegnitvena prilagoditev tipa Ii	Fiksen
Lokalno signaliziranje	Utripajoča LED (Zelena) for Pripravljen za obratovanje LED 105 % Ir (Rdeča) for Preobremenitev LED 90 % Ir (Oranžna) for Preobremenitev
[Isd] Indikacija o proženju/napaki	1,5 do 10 x Ir
Montažni položaj	Vodoraven in navpičen Plosko na zadnji strani
Širina	140 mm
Globina	86 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (dolgotrajno) So : za Kratkotrajna kratkostična zaščita s fiksno zakasnitvijo I : za Hitra kratkostična zaščita
Nastavitev kratkotrajne zakasnitve	Fiksen
Nastavitev nevtralne zaščite	0,5 x Ir (3d + N/2) 1 x Ir (4d) Brez zaščite (3d)
Dolgotrajna pritegnilna prilagoditev obsega	18 do 40 A
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	35 mm
Maksimalna izguba moči glede na pol	1.3 W
Število rež	5 reža/i/e
Tip dolgotrajne zakasnitve	Fiksen
Teža izdelka (neto)	2.4 kg
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	400-400 s pri 1,5 x Ir 16-16 s pri 6 x Ir 11-11 s pri 7,2 x Ir
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz
[Ics] Operativna izklopna zmogljivost	100 kA pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	161 mm
Toplotni spomin	20 minut pred in po izklopu
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Območje selektivne blokade ZSI	Brez
Električna vzdržljivost	20000 ciklov pri 440 V In/2 10000 ciklov pri 440 V In 10000 ciklov pri 690 V In/2 5000 ciklov pri 690 V In
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Nazivna zaščitna/prožilna enota	40-40 A pri 40 °C
Kompatibilnostna koda	NSX100
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Nastavitev kratkotrajnega Isd	9 nastavitev
