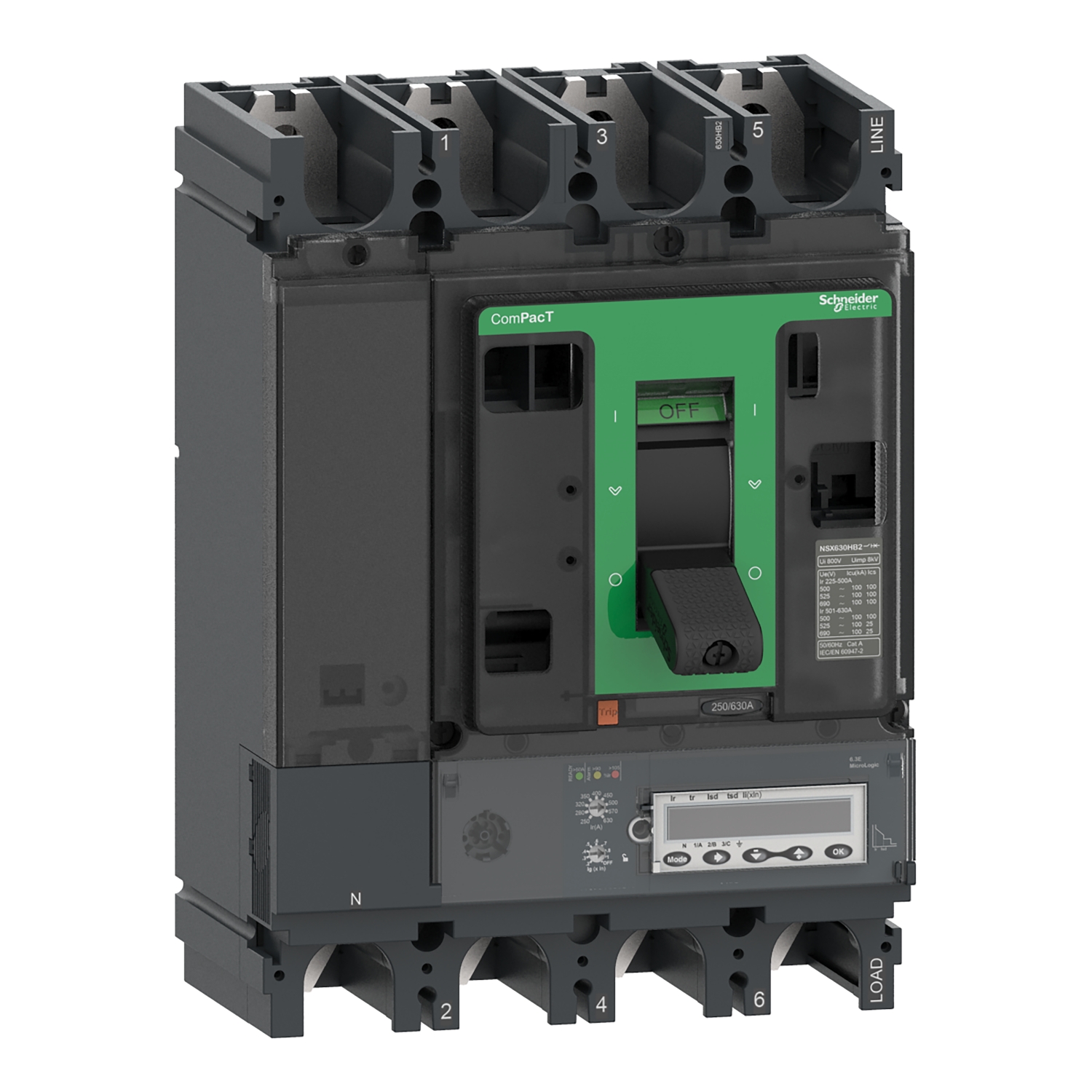

Odklopnik NSX630HB1 75kA AC 4P 630A 6.3E

C63V46E630

Podatkovni list: PDF

Predvidena odprema:

3.917,37 € z DDV

Odklopnik NSX630HB1 75kA AC 4P 630A 6.3E

Glavno

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	630 A pri 40 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Funkcije zaščitne enote	LSIG
Izdelek ali sestavni del	Odklopnik
Ime izdelka	Compact NSX
Opis polov	4P
Ime zaščitne enote	Micrologic 6.3 E
Ponudba izdelkov	Compact NSX400 do 630
Opis zaščitenega pola	4d 3D + OSN 3d + N/2 3d
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	85 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 80 kA Icu pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 75 kA Icu pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	HB1 75 kA 690 V AC
Kratko ime naprave	NSX630HB1
Tip omrežja	AC
Kategorija uporabe	Kategorija A
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Elektronski
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

[tg] Območje nastavitve zemljostične časovne zakasnitve	0-0.4 s I²t=off 0.1-0.4 s I²t=on
Montažna podpora	Zadnja plošča
Tip nastavitve zemljostične napake	9 nastavitev
Trenutna pritegnitvena prilagoditev obsega	1,5 do 11 x In
Tip meritev	Energ. števec
Trenutna pritegnitvena prilagoditev tipa Ii	Nastavljiv
Lokalno signaliziranje	Utripajoča LED (Zelena) for Pripravljen za obratovanje LED 105 % Ir (Rdeča) for Preobremenitev LED 90 % Ir (Oranžna) for Preobremenitev
[Isd] Indikacija o proženju/napaki	1,5 do 10 x Ir
Montažni položaj	Vodoraven in navpičen Plosko na zadnji strani
Širina	185 mm
Globina	110 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (dolgotrajno) S : za Kratkoročna zaščita kratkega stika I : za Hitra kratkostična zaščita G : za Zemljostična zaščita
Nastavitev kratkotrajne zakasnitve	5 nastavitev
Nastavitev nevtralne zaščite	0,5 x Ir (3d + N/2) 1 x Ir (4d) 1,6 x Ir (3D + OSN) Brez zaščite (3d)
Dolgotrajna pritegnilna prilagoditev obsega	250 do 630 A
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	15000 ciklov
Stopnja povezave	45 mm
Maksimalna izguba moči glede na pol	39.7 W
Tip nastavitve zemljostične zakasnitve	5 nastavitev
Število rež	6 reža/i/e
Tip dolgotrajne zakasnitve	Nastavljiv
Teža izdelka (neto)	8.13 kg
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	15-400 s pri 1,5 x Ir 0.5-16 s pri 6 x Ir 0.35-11 s pri 7,2 x Ir
[tsd] Območje nastavitve kratkotrajne časovne zakasnitve	0-0.4 s I²t=off 0.1-0.4 s I²t=on
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz
[Ics] Operativna izklopna zmogljivost	85 kA pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 80 kA pri 525 V AC 50/60 Hz v skladu s/z IEC 60947-2 75 kA pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	255 mm
[Ig] Nastavitveno območje delovanja ob zemeljskem stiku	0,4 do 1 x In za In = 40 A 0,2 do 1 x In za In > 40 A Ig omogočeno ON/OFF
Toplotni spomin	20 minut pred in po izklopu
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Sporočanje podatkov	Poraba moči in toka Trenutne in skupne vrednosti Kvaliteta energije Merjenje energije Kazalniki vzdrževanja Maksimetri/minimetri Časovno ožigosana zgodovina in tabele dogodkov Nastavitve zaščite in alarma
Območje selektivne blokade ZSI	Z
Električna vzdržljivost	8000 ciklov pri 440 V In/2 4000 ciklov pri 440 V In 6000 ciklov pri 690 V In/2 2000 ciklov pri 690 V In
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Nazivna zaščitna/prožilna enota	630-630 A pri 40 °C
Kompatibilnostna koda	NSX630
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Tip zaslona	LCD zaslon
Nastavitev kratkotrajnega Isd	Nastavljiv
