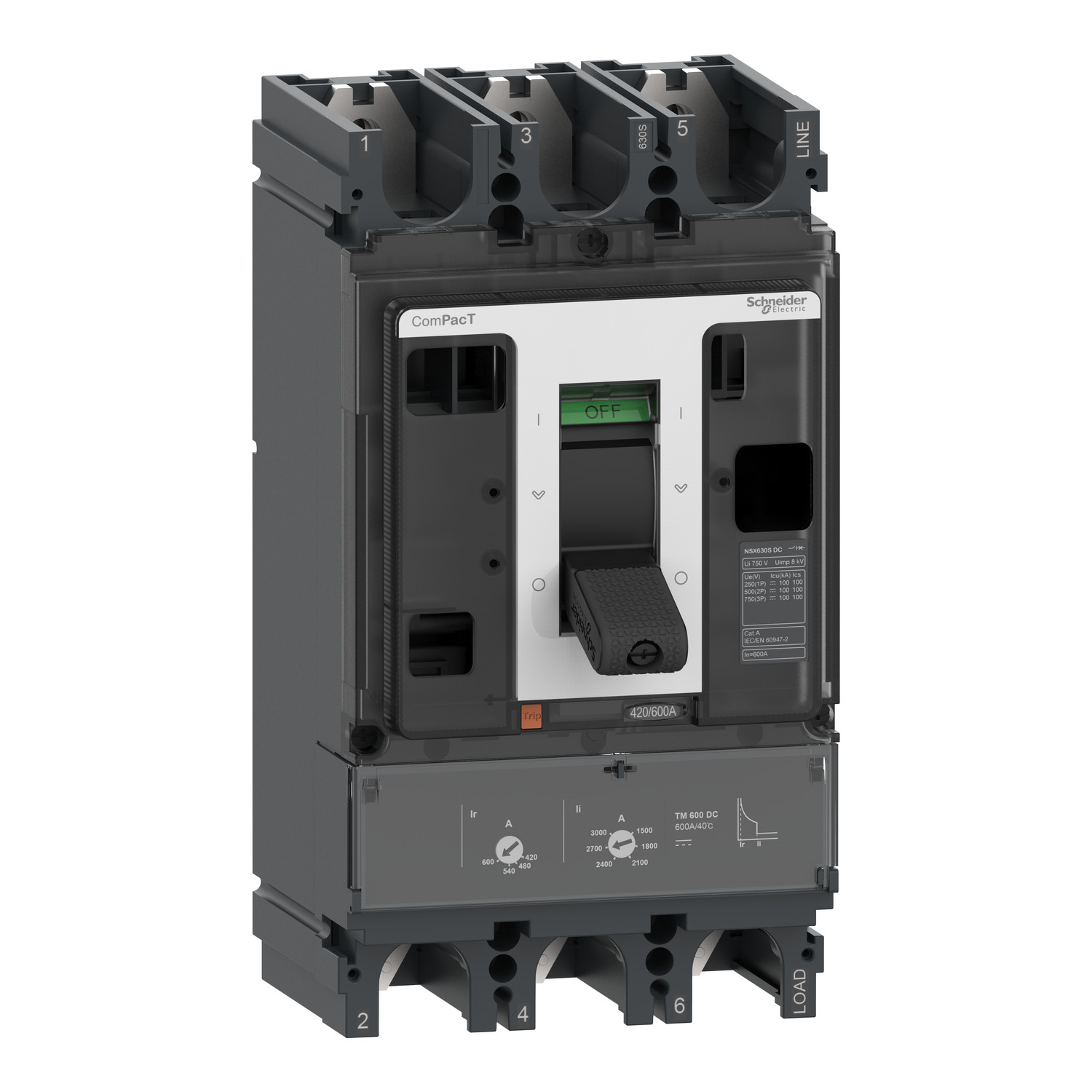

Odklopnik NSX630S 100kA DC 3P 600A TMD

C63S3TM600D

Podatkovni list: PDF

Predvidena odprema:

1.882,36 € z DDV

[In] Nazivni tok	600 A pri 40 °C
[Ue] Nazivna operativna napetost	750 V DC
Funkcije zaščitne enote	Li
Izdelek ali sestavni del	Odklopnik
Ime izdelka	Compact NSX DC
Opis polov	3P
Ime zaščitne enote	TM-DC
Ponudba izdelkov	ComPact NSX400…630 DC Galaxy VM Galaxy VS
Opis zaščitenega pola	3d
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	100 kA Icu pri 24 do 125 V DC 1 pol v skladu s/z IEC 60947-2 100 kA Icu pri 250 V DC 1 pol v skladu s/z IEC 60947-2 100 kA Icu pri 500 V DC 2 pola v seriji v skladu s/z IEC 60947-2 100 kA Icu pri 750 V DC 3 poli v seriji v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	S 100 kA 500 V DC
Kratko ime naprave	NSX630S DC
Tip omrežja	DC
Kategorija uporabe	Kategorija A
Tehnologija zaščitne/prožilne enote	Termomagnetni
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	2,5 do 5 x In
Trenutna pritegnitvena prilagoditev tipa Ii	Nastavljiv
Montažni položaj	Vodoraven in navpičen Plosko na zadnji strani
Širina	140 mm
Globina	110 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (termična) I : za Zaščita kratkega stika (magnetna)
Dolgotrajna pritegnilna prilagoditev obsega	0,7 do 1 x In
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	5000 ciklov
Stopnja povezave	45 mm
Število rež	6 reža/i/e
Tip dolgotrajne zakasnitve	Fiksen
Teža izdelka (neto)	8.0 kg
[Ui] Nazivna izolacijska napetost	750 V DC v skladu s/z IEC 60947-2
[Ics] Operativna izklopna zmogljivost	100 kA pri 24 do 125 V DC v skladu s/z IEC 60947-2 100 kA pri 250 V DC v skladu s/z IEC 60947-2 100 kA pri 500 V DC v skladu s/z IEC 60947-2 100 kA pri 750 V DC v skladu s/z IEC 60947-2
Višina	255 mm
Zemljostična zaščita	Brez
Povezava navzdol	Spredaj
Električna vzdržljivost	2000 ciklov pri 750 V In/2 1000 ciklov pri 750 V In
Dolgotrajna pritegnilna prilagoditev tipa Ir	Nastavljiv
Nazivna zaščitna/prožilna enota	600-600 A pri 40 °C
Kompatibilnostna koda	NSX630
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947-2
