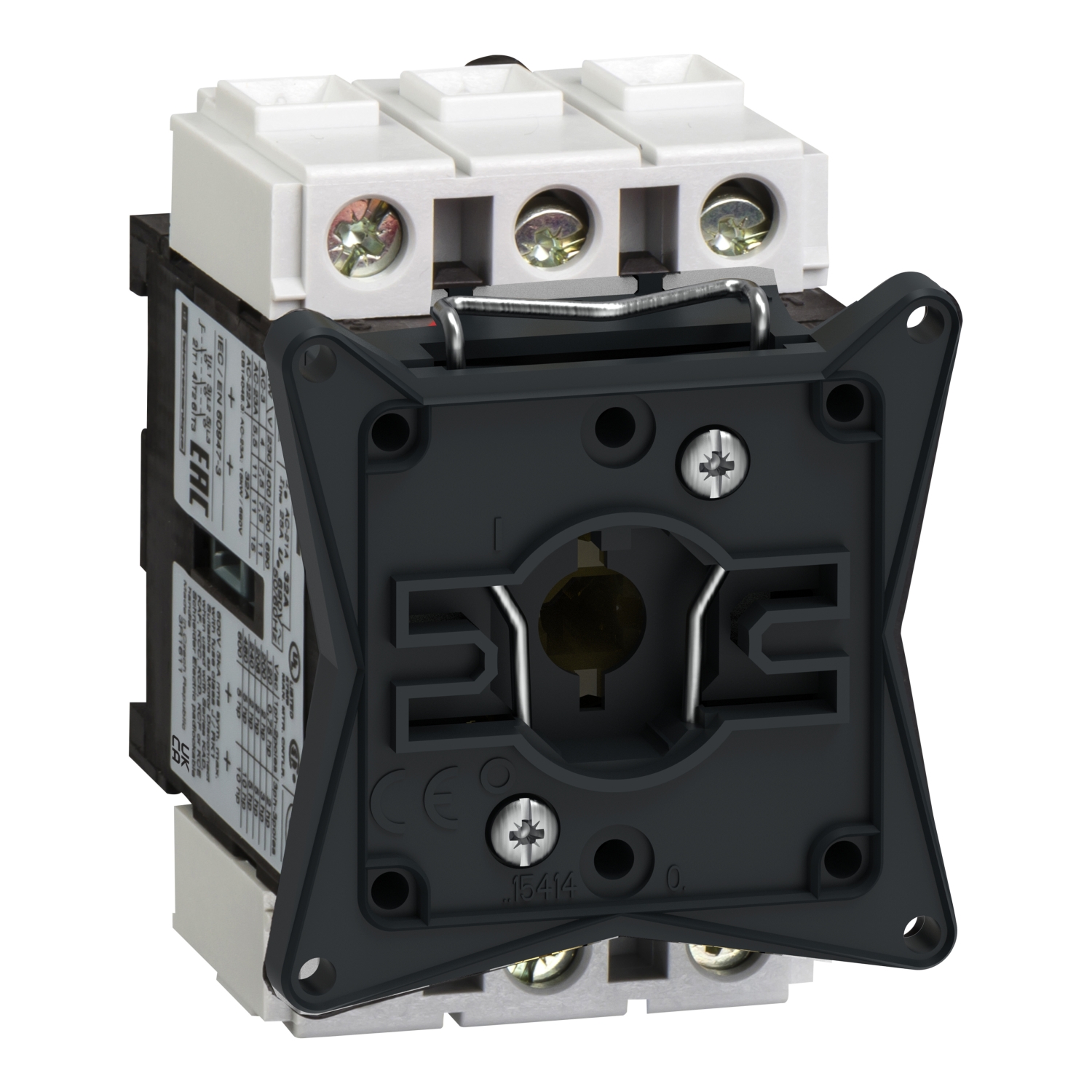

TeSys Vario – telo stikala za ločilno stikalo – 3 poli – 32 A

Podatkovni list: PDF

Predvidena odprema:

28,17 € z DDV

Omrežna frekvenca	50/60 Hz
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Montažna podpora	Simetrična letev Plošča
Raven zmogljivosti	Visoka zmogljivost
Ustvarjanje zmogljivosti	320 A 400 V AC-21A 320 A 400 V AC-22A 320 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Priključki – terminali	Močnostni tokokrog Vijačni priključki 10-10 mm² Trden Močnostni tokokrog Vijačni priključki 6-6 mm² Prilagodljiv – s kabelskim koncem
[Icm] Nazivni kratkostični priklopni tok	1 kA 400 V Pri Ipeak
Opis polov	3P
Širina	55 mm
Globina	60 mm
Izklopna zmogljivost	250 A 400 V AC-21A) 250 A 400 V AC-22A) 250 A 400 V AC-23A)
[Ith] Konvencionalni prostozračni toplotni tok	32 A
Mehanska vzdržljivost	100000 ciklov
Zatezni moment	Močnostni tokokrog 2.1-2.1 N.m Vijačni priključki
[Icw] Nazivni kratkotrajen nazivni tok	384 A 400 V 1 s
Tip omrežja	AC DC
[Ithe] Konvencionalni zaprti/notranji toplotni tok	25 A
Teža izdelka (neto)	0.2 kg
Tip kontakta in sestava	3 NO
Primerno za izolativnost	Da
Nazivna operativna moč v W	11 kW 500 V AC-23A) 15 kW 690 V AC-23A) 1.5 kW 230 do 240 V AC-3) 7.5 kW 500 V AC-3) 7.5 kW 690 V AC-3) 5.5 kW 230 do 240 V AC-23A) 11 kW 400 do 415 V AC-23A) 7.5 kW 400 do 415 V AC-3)
Nazivni pogojni tok kratkega stika	10 kA 400 V 35 A aM 10 kA 400 V 35 A gG
Višina	74 mm
Prekinitveni razred obratovanja	30
Električna vzdržljivost	100000 ciklov AC-21 30000 ciklov DC-1 do 5
[Ie] Nazivni obratovalni tok	21.8 A AC-23 Ue: 400 V
Kompatibilnostna koda	V
