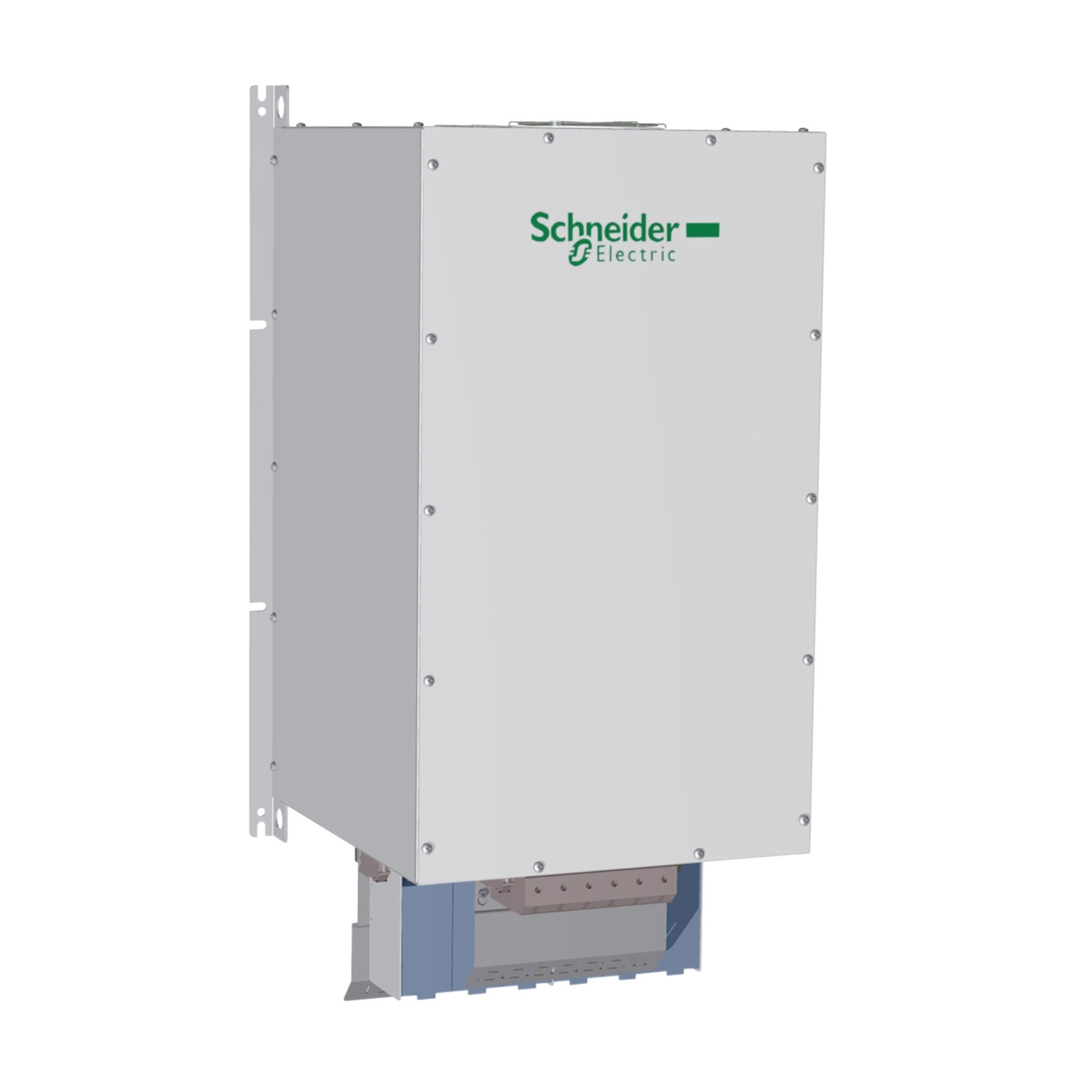

passive filter, Altivar, 240A, 460V, 60Hz, for variable speed drive

VW3A46172

Podatkovni list: PDF

Predvidena odprema:

17.161,98 € z DDV

passive filter, Altivar, 240A, 460V, 60Hz, for variable speed drive

Glavno

Izdelek ali sestavni del	Pasivni filter
Uporaba izdelka za specifične aplikacije	Reduciranje tokovnih harmonikov

Komplementarno

Združljivost ponudbe izdelkov	Altivar 71 Altivar Process ATV900 Altivar Process ATV600 Altivar 61
[Us] Nazivna napajalna napetost	480 V +/- 10 %
Frekvenca napajanja	60 Hz +/- 2 %
Količina na pogon	1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61H motor: 132 kW/200 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71H motor: 132 kW/200 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61Q motor: 132 kW/200 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV61H motor: 280 kW/450 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV61Q motor: 280 kW/450 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV630 Stenska montaža, motor: 132 kW/200 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV930 Stenska montaža, motor: 132 kW/200 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61H motor: 160 kW/250 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71H motor: 160 kW/250 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV71H motor: 315 kW/500 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV61Q motor: 160 kW/250 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71Q motor: 160 kW/250 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV71Q motor: 315 kW/500 hp 1 filter na pogon za Pogon s spremenljivo hitrostjo ATV71Q motor: 132 kW/200 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV630 Stenska montaža, motor: 315 kW/500 hp 2 filtra na pogon za Pogon s spremenljivo hitrostjo ATV930 Stenska montaža, motor: 315 kW/500 hp
[In] Nazivni tok	231 A za Vhod 240 A za Izhod
Število faz omrežja	3 faze
THDI	5 % za Pogon s spremenljivo hitrostjo ATV61H motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV71H motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV61Q motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV71Q motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV61H motor: 280 kW/450 hp 5 % za Pogon s spremenljivo hitrostjo ATV61Q motor: 280 kW/450 hp 5 % za Pogon s spremenljivo hitrostjo ATV61H motor: 160 kW/250 hp 5 % za Pogon s spremenljivo hitrostjo ATV71H motor: 160 kW/250 hp 5 % za Pogon s spremenljivo hitrostjo ATV71H motor: 315 kW/500 hp 5 % za Pogon s spremenljivo hitrostjo ATV61Q motor: 160 kW/250 hp 5 % za Pogon s spremenljivo hitrostjo ATV71Q motor: 160 kW/250 hp 5 % za Pogon s spremenljivo hitrostjo ATV71Q motor: 315 kW/500 hp 5 % za Pogon s spremenljivo hitrostjo ATV630 motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV930 motor: 132 kW/200 hp 5 % za Pogon s spremenljivo hitrostjo ATV630 motor: 315 kW/500 hp 5 % za Pogon s spremenljivo hitrostjo ATV930 motor: 315 kW/500 hp
Maksimalni tok	1,5 x nominalni tok (trajanje =60 s)
Učinkovitost	98 %
Toplotne izgube	1194 W
Cos(phi)	1 (150 % of linijski tok) 0,85 (75 % linijskega toka) 0,99 (100 % linijskega toka)
Električna povezava	A, B Terminal, zmogljivost priključkov: 2,5 mm² X1-1 do X2-3 Terminal, zmogljivost priključkov: 25 do 300 mm²
Razred električne izolacije	Razred F
Teža izdelka	172 kg
