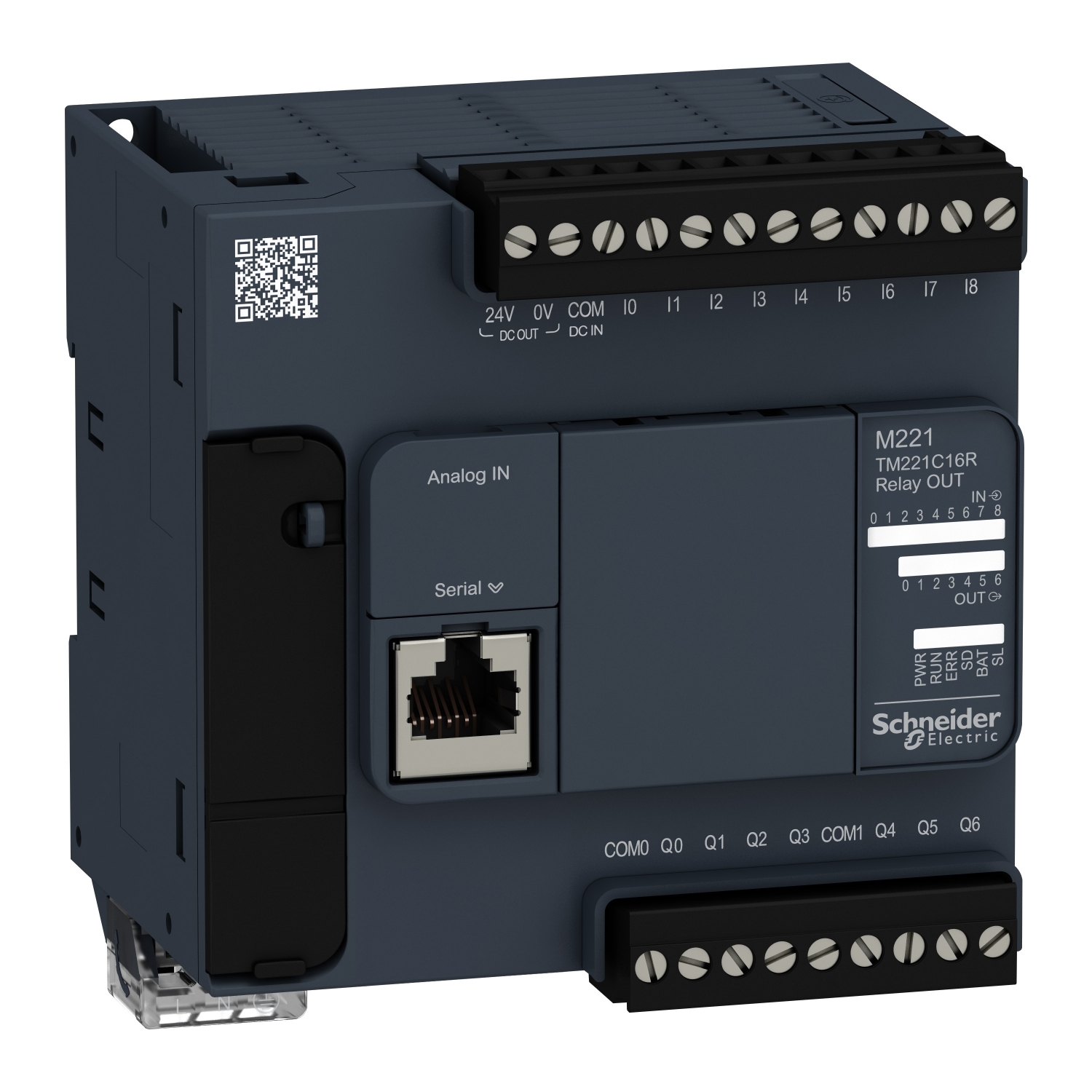

Krmilnik M221 16 IO rele

TM221C16R

Podatkovni list: PDF

Predvidena odprema:

232,29 € z DDV

Glavno

Število diskretnih izhodov	7 Rele
Izdelek ali sestavni del	Logični krmilnik
Tip diskretnega izhoda	Rele normalno odprt
Ponudba izdelkov	Modicon M221
Število analognih vhodov	2 pri 0 do 10 V
Tok diskretnega izhoda	2 A
Napetost diskretnega izhoda	5 do 125 V DC 5 do 250 V AC
[Us] Nazivna napajalna napetost	100 do 240 V AC
Število diskretnih vhodov	9 , Diskretni vhod v skladu s/z IEC 61131-2 tip 1

Komplementarno

Omrežna frekvenca	50/60 Hz
Vhodna impedanca	3.4 kOhm za Diskretni vhod 100 kOhm za Analogni vhod 4,9 kOhm za Hiter vhod
Vklopni tok	40 A
Tip napetosti diskretnega vhoda	DC
Prehitevanje/zamujanje ure	<= 30 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Mejne vrednosti izhodne napetosti	125 V DC 277 V AC
Lokalno signaliziranje	1 LED (Zelena) for PWR 1 LED (Zelena) for RUN 1 LED (Rdeča) for Napaka modula (ERR) 1 LED (Zelena) for Dostop do SD kartice (SD) 1 LED (Rdeča) for BAT 1 LED (Zelena) for SL1 1 LED (Zelena) for SL2 1 LED na kanal (Zelena) for I/O stanje
Odzivni čas	35 µs Izklop, I2…I5 priključek/ka/ki za Vhod 10 ms Vklop za Izhod 10 ms Izklop za Izhod 5 µs Vklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 35 µs Vklop, Drugi terminali priključek/ka/ki za Vhod 5 µs Izklop, I0, I1, I6, I7 priključek/ka/ki za Hiter vhod 100 µs Izklop, Drugi terminali priključek/ka/ki za Vhod
LSB vrednost	10 mV
Širina	95 mm
Globina	70 mm
Maksimalna poraba energije v VA	46 VA pri 100 do 240 V z maksimalnim številom I/O razširitvenih modulov 31 VA pri 100 do 240 V Brez I/O razširitvenega modula
Število vhodov za štetje	4 Hiter vhod (način HSC) pri 100 kHz 32 bitov
Preklopna frekvenca	20 preklopnih operacij/minuto z maksimalnim bremenom
Varnostno kopiranje podatkov	256 kB Vgrajen flash pomnilnik za Varnostna kopija aplikacij in podatkov
Električna povezava	Odstranljivi vijačni priključni blok za vhode Odstranljivi vijačni priključni blok za izhode Priključni blok, 3 priključek/ka/ki za povezovanje 24 V DC napajalnika Konektor, 4 priključek/ka/ki za analogne vhode Mini B USB 2.0 Konektor za programatorski terminal
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 480 Mbit/s za USB
Tip zaščite	Brez zaščite pri 5 A
Oznaka	CE
Varnostni čas	1 leto pri 25 °C (S prekinitvijo napajalnega vira)
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Maksimalna velikost objektnih območij	512 % KW stalnih besed 512 %M spominskih bitov 255 %C števci 8000 % MW pomnilniških besed 255 %TM časovniki
Zmogljivost pomnilnika	256 kB za Uporabniška aplikacija in podatki RAM z 10000 ukazov 256 kB za Notranje spremenljivke RAM
Čas konverzije	1 ms na kanal + 1 čas cikla krmilnika za analogni vhodAnalogni vhod
Ločljivost analognega vhoda	10 bitov
Ura v realnem času	Z
Izolacija	Med vhodom in interno logiko pri 500 V AC Neizolirani med analognim vhodom in notranjo logiko Neizolirani med analognimi vhodi Med napajanjem in ozemljitvijo pri 1500 V AC Med senzorskim napajanjem in ozemljitvijo pri 500 V AC Med vhodom in ozemljitvijo pri 500 V AC Med izhodom in ozemljitvijo pri 1500 V AC Med napajanjem in interno logiko pri 2300 V AC Med senzorskim napajanjem in interno logiko pri 500 V AC Med izhodom in interno logiko pri 2300 V AC Med Ethernet terminalom in interno logiko pri 500 V AC Med napajanjem in senzornim napajanjem pri 2300 V AC
Napajanje	(Serijski)Napajanje serijske povezave: 5 V, <200 mA
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni)
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Napetost diskretnega vhoda	24 V
Tip baterije	BR2032 ali CR2032X Litijeva brez ponovnega polnenja
Čas ponastavitve	1 s
Maksimalno število I/O razširitvenih modulov	4 (Lokalno I/O-arhitektura) 11 (Daljinsko I/O-arhitektura)
Teža izdelka (neto)	0.346 kg
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z RJ45 konektor inRS485 vmesnik Neizolirana zaporedna povezava Serijska 2 z RJ45 konektor inRS232/RS485 vmesnik
Čas izvedbe na navodila	0,2 µs Boolean
Napajanje senzorja	24-24 V DC pri 250 mA Napajan s krmilnikom
Mehanska vzdržljivost	20000000 ciklov za Relejni izhod
Napaka absolutne natančnosti	+/- 1 % celotnega obsega za Analogni vhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Plošča s pritrdilnim kompletom
Diskretni vhodni tok	7 mA za Diskretni vhod 5 mA za Hiter vhod
Dovoljena preobremenitev na vhodih	+/- 30 V DC za 5 min (Maksimum) za Analogni vhod +/- 13 V DC (Trajno) za Analogni vhod
Maksimalna dolžina kabelske razdalje med dvema napravami	Kabel z opletom: <10 m za Hiter vhod Nezaščiten kabel: <30 m za Izhod Nezaščiten kabel: <30 m za Digitalni vhod Nezaščiten kabel: <1 m za Analogni vhod
Višina	90 mm
Maksimalen tok na skupni izhod	6 A pri COM 1 7 A pri COM 0
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje
Diskretna I/O številka	16
Izhodni tok	0.325-0.325 A 5 V za Razširitveno vodilo 0.12-0.12 A 24 V za Razširitveno vodilo
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Tip krmilnega signala	Enofazni Merilnik frekvence Dvojna faza (kvadratura) Dvojna faza (impulz/smer)
Omejitve napajalne napetosti	85-264 V
Električna vzdržljivost	100000 ciklov AC-12, 120 V, 240 VA, Upor 100000 ciklov AC-12, 240 V, 480 VA, Upor 300000 ciklov AC-12, 120 V, 80 VA, Upor 300000 ciklov AC-12, 240 V, 160 VA, Upor 100000 ciklov AC-15, cos phi = 0.35 , 120 V, 60 VA, Induktivno 100000 ciklov AC-15, cos phi = 0.35 , 240 V, 120 VA, Induktivno 300000 ciklov AC-15, cos phi = 0.35 , 120 V, 18 VA, Induktivno 300000 ciklov AC-15, cos phi = 0.35 , 240 V, 36 VA, Induktivno 100000 ciklov AC-14, cos phi = 0.7 , 120 V, 120 VA, Induktivno 100000 ciklov AC-14, cos phi = 0.7 , 240 V, 240 VA, Induktivno 300000 ciklov AC-14, cos phi = 0.7 , 120 V, 36 VA, Induktivno 300000 ciklov AC-14, cos phi = 0.7 , 240 V, 72 VA, Induktivno 100000 ciklov DC-12, 24 V, 48 W, Upor 300000 ciklov DC-12, 24 V, 16 W, Upor 100000 ciklov DC-13, 24 V, 24 W, Induktivno (L/R = 7 ms) 300000 ciklov DC-13, 24 V, 7.2 W, Induktivno (L/R = 7 ms)
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga
Minimalna obremenitev	1 mA pri 5 V DC za Relejni izhod
Oprema za shranjevanje podatkov	2 GB SD kartica (Izbirno)
