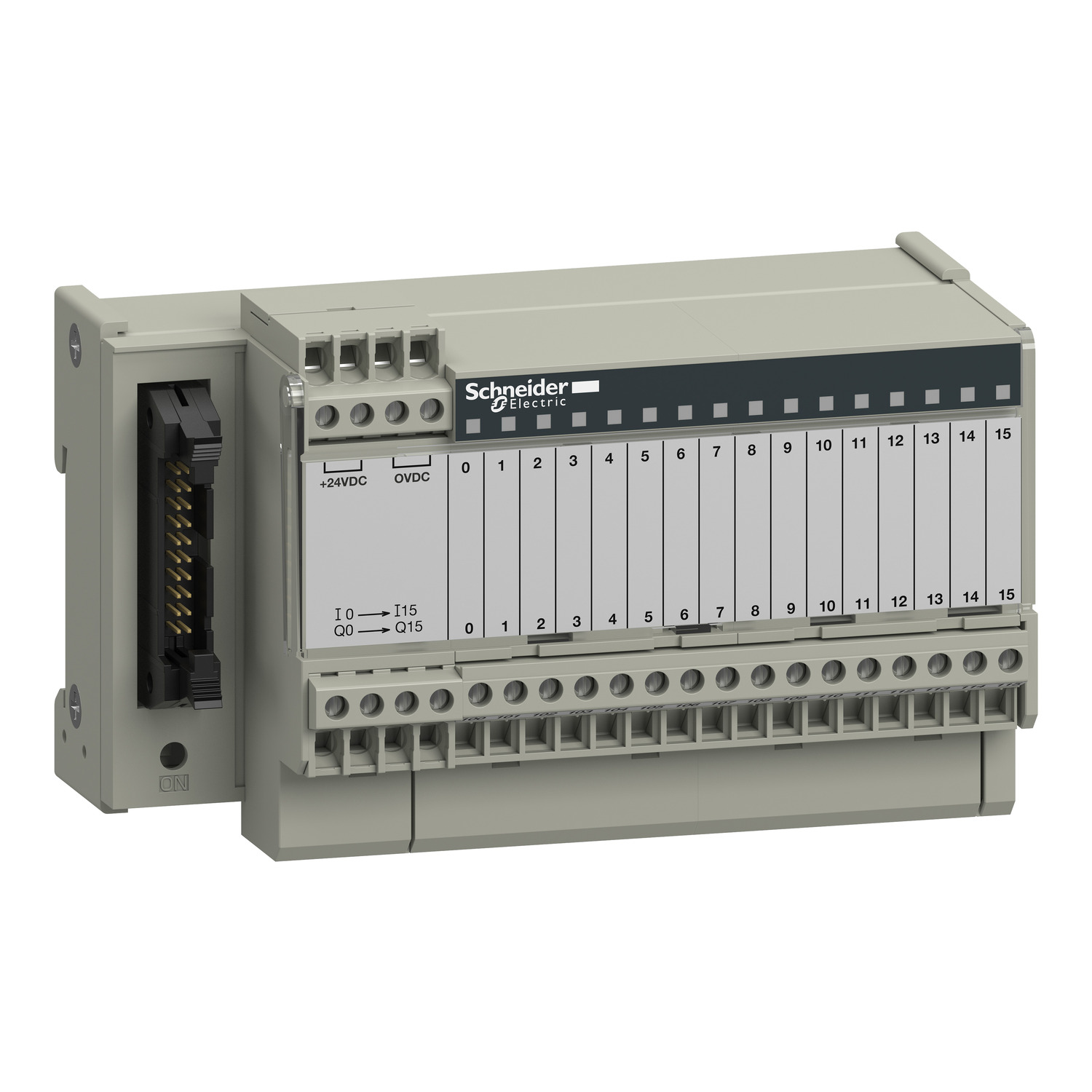

Podnožje – spajkalni elektromehanski releji ABE7 – 16 kanalov – rele 5 mm

ABE7R16S111

Podatkovni list: PDF

Predvidena odprema:

226,01 € z DDV

Izdelek ali sestavni del	Elektromehanski izhodni rele
Število priključkov na kanal	1
[Us] Nazivna napajalna napetost	24 V DC PLC konec
Ponudba izdelkov	Modicon ABE7
Število kanalov	16

Minimalni preklopni tok	1 mA >= 5 V
Tip bloka priključka	Odstranljiv
[Ui] Nazivna izolacijska napetost	2000 V
Teža izdelka (neto)	0.405 kg
Električna vzdržljivost	500000 ciklov 200 mA 24 V DC-13 10 ms Predaktuatorski konec) 500000 ciklov 400 mA 230 V AC-15 Predaktuatorski konec) 500000 ciklov 600 mA 230 V AC-12 Predaktuatorski konec) 500000 ciklov 600 mA 24 V DC-12 Predaktuatorski konec)
[Uimp] Nazivna napetostna napetost ob impulzu	2.5 kV v skladu s/z IEC 60947-1
Maksimalna preklopna napetost	250 V AC 50/60 Hz IEC 60947-5-1 30 V DC IEC 60947-5-1
Število kanalov (per common)	8
Operativni čas	<= 10 ms Energizacija tuljave in NO zapiranje <= 6 ms De-energizacija tuljave in NO odpiranje
Maksimalna izguba moči na kanal v W	0.22 W PLC konec)
Izpadna napetost	2.4 V 20 °C PLC konec)
Širina	125 mm
Globina	58 mm
Meja prožilne napetosti	19,2 V 40 °C
Izpadni tok	0.5 mA 20 °C
Tip kontakta in sestava	1 NO Predaktuatorski konec
Višina	77 mm
Preklopna frekvenca	<= 10 Hz <= 0,5 Hz
Kategorija namestitve	II IEC 60664-1
Maksimalen tok na skupni izhod	12 A
Tok na kanal	2 A Predaktuatorski konec
Način pritrjevanja	S sponkami (35 mm simetrična DIN letev) Z vijaki (Polprevodna plošča s pritrjevalnim kompletom)
“Bounce” čas kontakta	<= 5 ms 1 NO
Distribucija polaritete	Polarity distribution contact common per group of 8 channels
Zatezni moment	0.6 N.m Ploščat Ø 3.5 mm
Mehanska vzdržljivost	20000000 ciklov
Operativna hitrost v Hz	10 Hz Brez obremenitve 0.5 Hz Pri Ie
Električna zanesljivost	0.00000001
