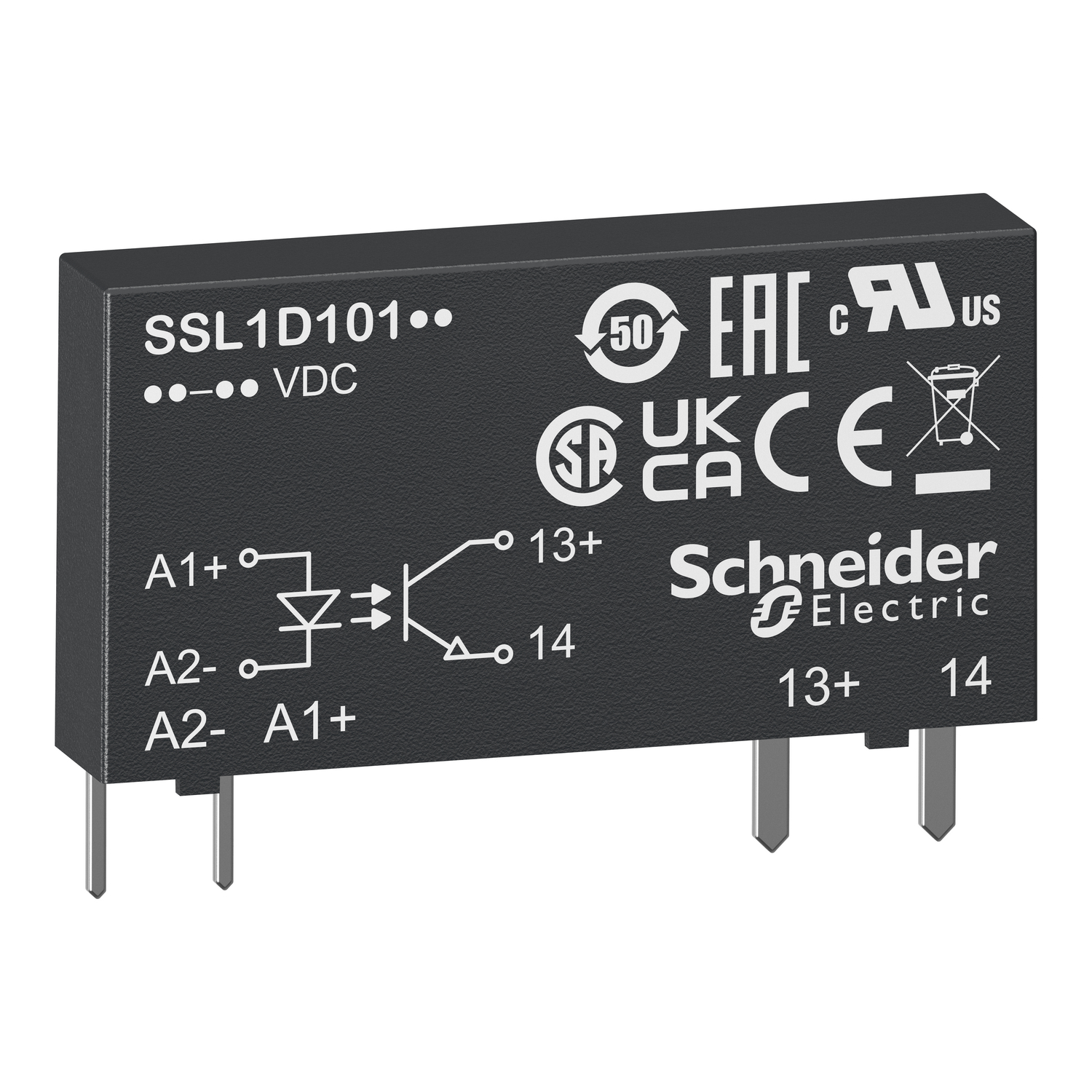

Polprevodniški rele, vtični, vhod 3 do 12 V DC, izhod 1 do 48 V DC, 0,1 A

SSL1D101JD

Podatkovni list: PDF

Predvidena odprema:

12,10 € z DDV

Polprevodniški rele, vtični, vhod 3 do 12 V DC, izhod 1 do 48 V DC, 0,1 A

Glavno

Izolacijska upornost	> 100 MOhm 500 V DC
[Ui] Nazivna izolacijska napetost	48 V
Izhodni preklopni sistem	DC preklop
Izdelek ali sestavni del	Vtični rele
Število faz omrežja	1 faza
[Uimp] Nazivna napetostna napetost ob impulzu	5.3 kV za vhod v ohišje v skladu s/z IEC 62314 5.3 kV za vhodno/izhodno vezje v skladu s/z UL 508 5.3 kV Izhod na ohišje v skladu s/z- 5.3 kV za vhodno/izhodno vezje v skladu s/z IEC 62314 5.3 kV Izhod na ohišje v skladu s/z IEC 62314 5.3 kV za vhod v ohišje v skladu s/z UL 508 5.3 kV Izhod na ohišje v skladu s/z UL 508
Ponudba izdelkov	Harmony polprevodniški releji
Elektromagnetna združljivost	Elektrostatska razelektritev – testna raven: 4 kV Kriterij B (Razelektritev kontakta) v skladu s/z IEC 61000-4-2 Elektrostatska razelektritev – testna raven: 8 kV Kriterij B (Razelektritev zraka) v skladu s/z IEC 61000-4-2 Prevajane radiofrekvenčne motnje – testna raven: 10 V Kriterij A (0,15 do 80 MHz) v skladu s/z IEC 61000-4-6 Preskus odpornosti na sevano radiofrekvenčno elektromagnetno polje – testna raven: 10 V/m Kriterij A (80 MHz do 1 GHz) v skladu s/z IEC 61000-4-3 Preskus odpornosti na sevano radiofrekvenčno elektromagnetno polje – testna raven: 3 V/m Kriterij A (1,4 do 6 GHz) v skladu s/z IEC 61000-4-3 Electrical fast transient/burst immunity test – testna raven: 2 kV Kriterij B (-2146826246) v skladu s/z IEC 61000-4-4 Electrical fast transient/burst immunity test – testna raven: 1 kV Kriterij B (-2146826246) v skladu s/z IEC 61000-4-4 Preizkus odpornosti na prenapetost – testna raven: 0,5 kV Kriterij B (Linija proti liniji) v skladu s/z IEC 61000-4-5 Preizkus odpornosti na prenapetost – testna raven: 1 kV Kriterij B (Linija proti ozemljitvi) v skladu s/z IEC 61000-4-5 Sevane emisije – testna raven: 30 do 1000 Mhz v skladu s/z IEC 60947-1 Prevajani izpust – testna raven: 0,15 do 30 MHz v skladu s/z IEC 60947-1
[Uc] Krmilna napetost	3 do 12 V
Kratko ime naprave	SSL

Komplementarno

[Uc] Krmilna napetost	3 do 12 V DC
Montažna podpora	Vtičnica
Odzivni čas	0,02 ms (Vklop) 0,13 ms (Izklop)
Prenapetostni tok	0.3 A za 10 ms
Tok obremenitve	0.001-0.1 A
Teža izdelka (neto)	0.0041 kg
Maksimalen tok uhajanja	0.001 mA Off-stanje
Vhodni tok	4 mA
Absolutna maksimalna napetost	60 V
Vhodna impedanca	1250 Ohm
Tip polprevodniškega releja	Tranzistorski izhod DC preklop
Kapacitivna neuravnoteženost	2.5 pF Vhod/izhod
[In] Nazivni tok	0.1 A
Širina	5 mm
Prenapetostna kategorija	III
Globina	15 mm
Maksimalna delovna frekvenca	500 Hz
Višina	28 mm
Izhodna napetost	1 do 48 V DC
Maksimalen padec napetosti	<1 V Vklopljeno stanje
Minimalna preklopna napetost	3 V DC Vklop
Predstavitev naprave	Kompletni izdelek
Maksimalna preklopna napetost	1 V DC Izklop
