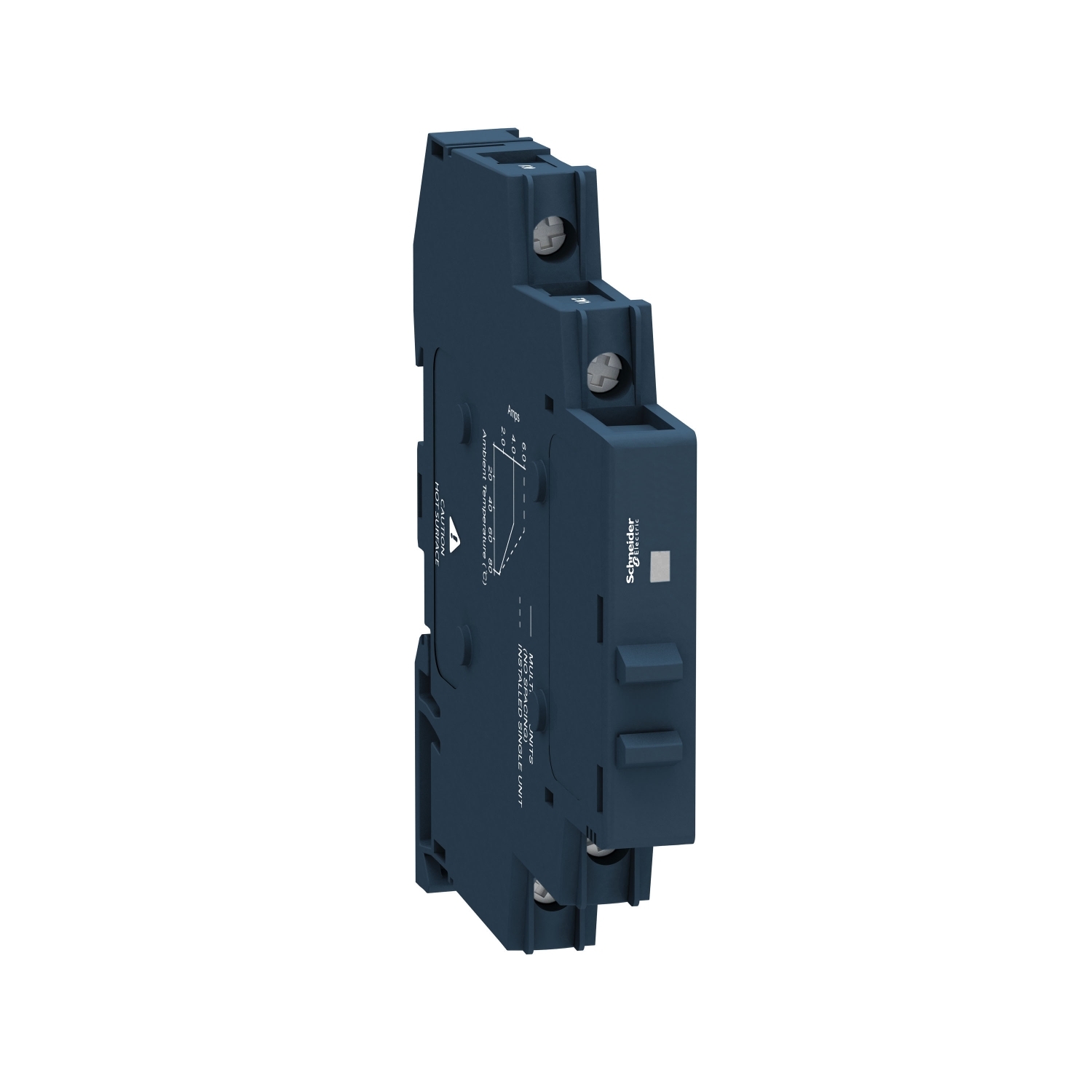

Polprevodniški rele za DIN letev – vhod 4 do 32 V DC, izhod 24 do 280 V AC, 6 A

SSM1A16BDR

Podatkovni list: PDF

Predvidena odprema:

35,64 € z DDV

Priključki – terminali	Vijačni konektorji
Izhodni preklopni sistem	Naključna preklopna napetost
Izdelek ali sestavni del	Modularni rele za DIN letev
Število faz omrežja	1 faza
Ponudba izdelkov	Harmony polprevodniški releji
Število kanalov	1
[Uc] Krmilna napetost	4 do 32 V
Kratko ime naprave	SSM

[Uc] Krmilna napetost	4 do 32 V DC
Zatezni moment	0,5 do 0,8 N.m za Vhod 0,5 do 0,8 N.m za Izhod
Montažna podpora	Simetrična DIN-letev
Maksimalno I²t za varovalko	410 A².s za 10 ms pri 50 Hz 375 A².s za 8,33 ms pri 60 Hz
Prenapetostni tok	285 A za 16.6 ms 300 A za 20 ms
Odzivni čas	0,5 cikla (Izklop) 0,1 ms (Vklop)
Tok obremenitve	0.15-6 A
Teža izdelka (neto)	0.05 kg
Maksimalen tok uhajanja	0.1 mA Off-stanje
Absolutna maksimalna napetost	600 V
Lokalno signaliziranje	LED (Zelena) for Vhodno stanje
Tip polprevodniškega releja	SCR izhod Naključna preklopna napetost
Kapacitivna neuravnoteženost	10 pF za Vhod/izhod
[In] Nazivni tok	6 A
Širina	11 mm
Prenapetostna kategorija	III
Globina	83.7 mm
Cos(phi)	0.5-0.5 (Z maksimalnim bremenom)
Višina	90.3 mm
Izhodna napetost	24 do 280 V AC
Moč motorja hp	0.16 hp 40 °C 240 V AC
Izolacijska upornost	1000 MOhm pri 500 V DC
Maksimalen padec napetosti	<1.3 V Vklopljeno stanje
Priključki – terminali	Vijačne sponke: 1 x 0,3 do 1 x 1,5 mm², (AWG 22 do AWG 16) za Vhod Vijačne sponke: 1 x 0,3 do 1 x 2,5 mm², (AWG 22 do AWG 14) za Izhod
Minimalna preklopna napetost	4 V DC Vklop
Tip krmiljenja	Brez testne tipke
Predstavitev naprave	Kompletni izdelek
DV/dt	500 V/µs Off-stanje Pri maksimalni napetosti
Maksimalna preklopna napetost	1 V DC Izklop
Vrsta konfiguracije izdelka	Konfiguracija releja
Omejitve vhodnega toka	8-11 mA
