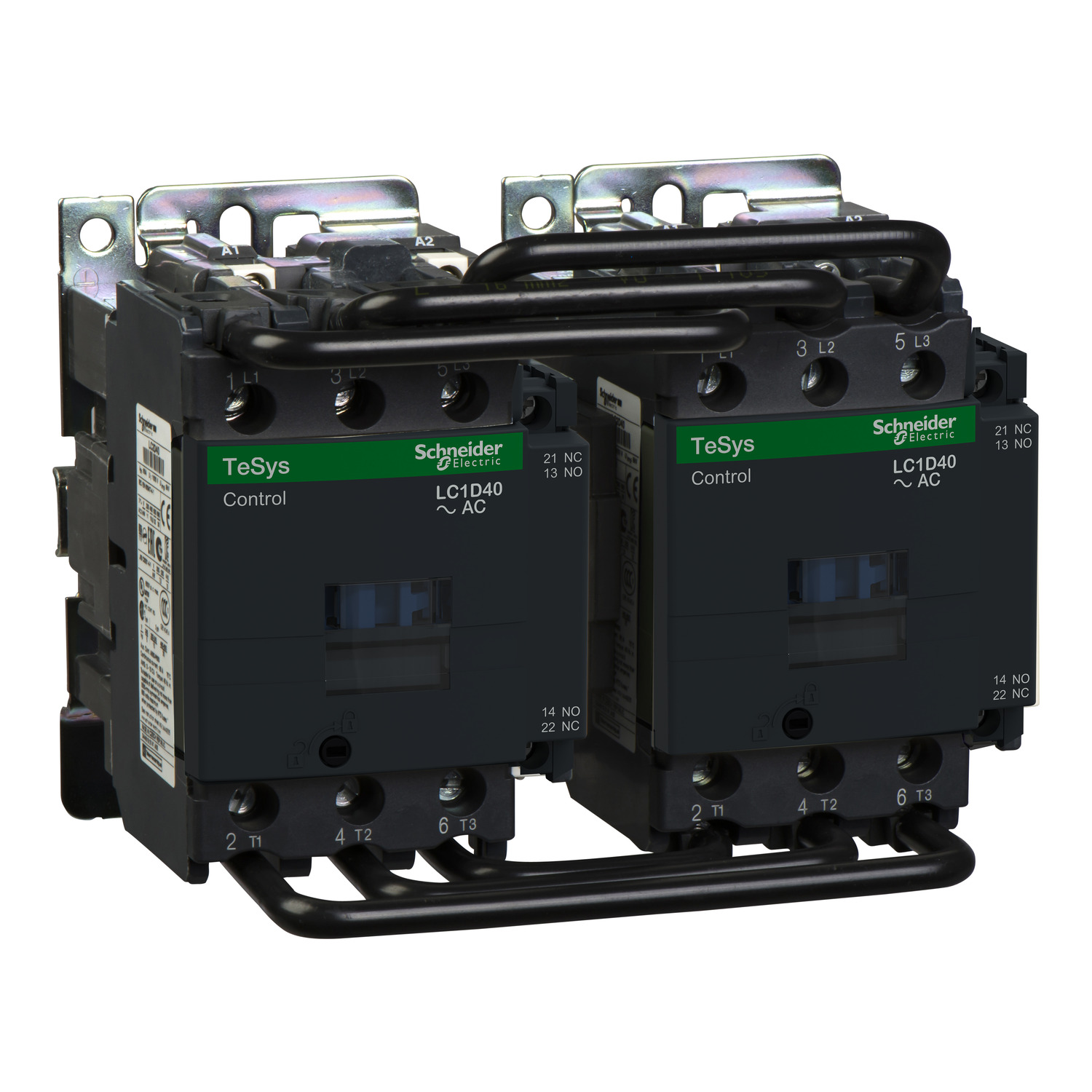

Povratni kontaktor TeSys LC2-D – 3 poli – AC – 3 440 V 40 A – tuljava 110 V AC

LC2D40F7

Podatkovni list: PDF

Predvidena odprema:

288,74 € z DDV

Povratni kontaktor TeSys LC2-D - 3 poli - AC - 3 440 V 40 A - tuljava 110 V AC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 1000 V AC 25 do 400 Hz
Montažna podpora	Plošča Letev
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Povratni kontaktor
Certifikati izdelkov	BV CCC CSA DNV GL RINA UL EAC UKCA
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h 55 °C
Opis polov	3P
Moč motorja hp	10 hp pri 200/208 V AC 60 Hz za 3 faze motorji 3 hp pri 115 V AC 60 Hz za 1 faza motorji 30 hp pri 575 do 600 V AC 60 Hz za 3 faze motorji 30 hp pri 460 do 480 V AC 60 Hz za 3 faze motorji 10 hp pri 220 do 240 V AC 60 Hz za 3 faze motorji 5 hp pri 230 do 240 V AC 60 Hz za 1 faza motorji
Moč motorja kW	18.5 kW pri 380 do 400 V AC 50 Hz 11 kW pri 220 do 230 V AC 50 Hz 22 kW pri 500 V AC 50 Hz 30 kW pri 660 do 690 V AC 50 Hz 22 kW pri 440 V AC 50 Hz 22 kW pri 415 V AC 50 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	800 A pri 220/415/440 V za Močnostni tokokrog v skladu s/z IEC 60947 800 A pri 500 V za Močnostni tokokrog v skladu s/z IEC 60947 400 A pri 690 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 800 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947-4
Ponudba	TeSys
Operativni čas	20 do 26 ms Zapiranje 8 do 12 ms Odpiranje
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 6 N.m – na Vijačni priključki – z izvijačemPloščat Ø 8 mm Močnostni tokokrog: 6 N.m – na Vijačni priključki
Mehanska vzdržljivost	16000000 ciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog 320 A 40 °C – 10 s za Močnostni tokokrog 720 A 40 °C – 1 s za Močnostni tokokrog 72 A 40 °C – 10 min za Močnostni tokokrog 165 A 40 °C – 1 min za Močnostni tokokrog
[Uc] Krmilna napetost	110 V AC 50/60 Hz
Maksimalna izguba moči glede na pol	2.4 W AC-3 5.4 W AC-1
Povprečna impedanca	1.5 MOhm – Ith 60 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-1 AC-3
[Ie] Nazivni obratovalni tok	40 A (pri <55 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 60 A (pri <40 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz
Standardi	CSA C22.2 št. 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 2.5-25 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-16 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 2.5-25 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-10 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 kabel/li 2.5-25 mm²Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-16 mm²Trden Brez konca kabla
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	1.5 Mciklov 40 A AC-3 <= 440 V 1.4 Mciklov 60 A AC-1 <= 440 V

Komplementarno

Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Omejitve napetosti regulacijskega vezja	0,3 do 0,6 Uc (-40-70 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-55 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-55 °C): Delujoče AC 60 Hz 1 do 1,1 Uc (55-70 °C): Delujoče AC 50/60 Hz
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	6-10 W 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Vklopna moč v VA	200-200 VA 50 Hz 0.75 20 °C) 220-220 VA 60 Hz 0.75 20 °C)
Tehnologija tuljave	Vgrajen dvosmerni dvodimenzionalni omejevalnik diode
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
