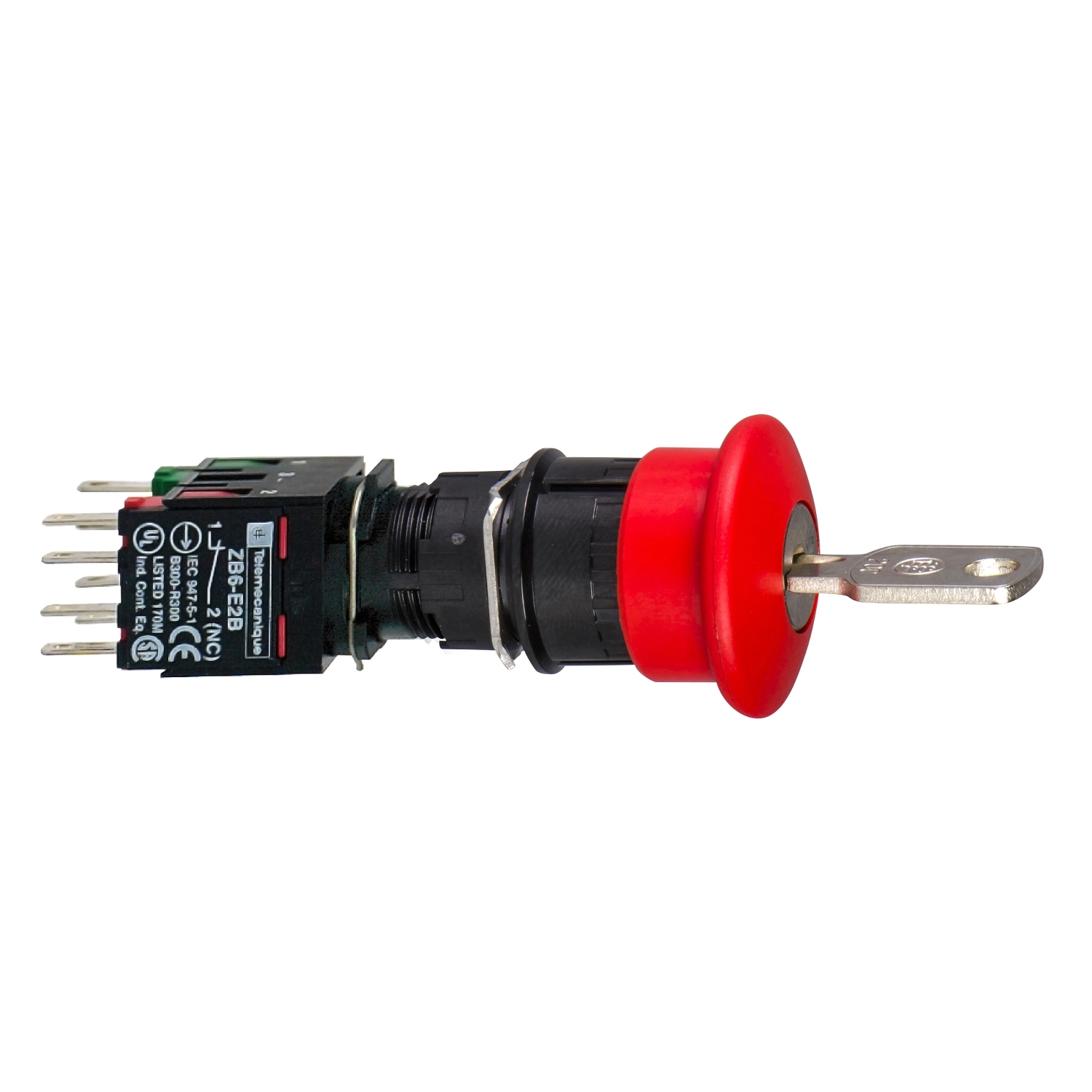

Rdeča tip. Ø 30 za ustav. v sili Ø 16 sprostitev na ključ 1 NO + 2 NC

XB6AS9349B

Podatkovni list: PDF

Predvidena odprema:

31,49 € z DDV

Montažni premer	16 mm
Izdelek ali sestavni del	Kompletna tipka za izklop v sili
Oblika glave signalne enote	Okroglo
Priključki – terminali	Faston konektorji, velikost priključka: 2,8 x 0,5 mm
Tip kontakta in sestava	1 NO + 2 NC
Material roba	Plastika
Profil operaterja	Rdeča Goba Ø 30 mm, Neoznačeno
Ponastavitev	Sprostitev na ključ
Ponudba izdelkov	Harmony XB6
Tip upravljanja	Sprožilec in mehansko zaklepanje
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop
Kratko ime naprave	XB6

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(31-32)NC (21-22)NC (13-14)NO
Kratkostična zaščita	6 A Varovalka modula tip/agG
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Teža izdelka (neto)	0.056 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Širina	30 mm
Globina	97 mm
Tip ključavnice	Ključ 200
Višina	30 mm
Operativna sila	3.5 N Brez spreminjanje električnega stanja 4.5 N NC spreminjanje električnega stanja
Operativna pot	1 mm (NC spreminjanje električnega stanja) 2 mm (Brez spreminjanje električnega stanja) 3.5 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Električna vzdržljivost	1000000 ciklov, AC-15 pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13 pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	3 A pri 120 V, AC-15, B300 v skladu s/z IEC 60947-5-1 1.5 A pri 240 V, AC-15, B300 v skladu s/z IEC 60947-5-1 0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1
Mehanska vzdržljivost	100000 ciklov
Kompatibilnostna koda	XB6
Operativni položaj	Katerikoli položaj
Električna zanesljivost	λ < 10exp(-8) pri 5 V, 1 mA s stopnjo zaupanja 90% v skladu s/z IEC 60947-5-4
