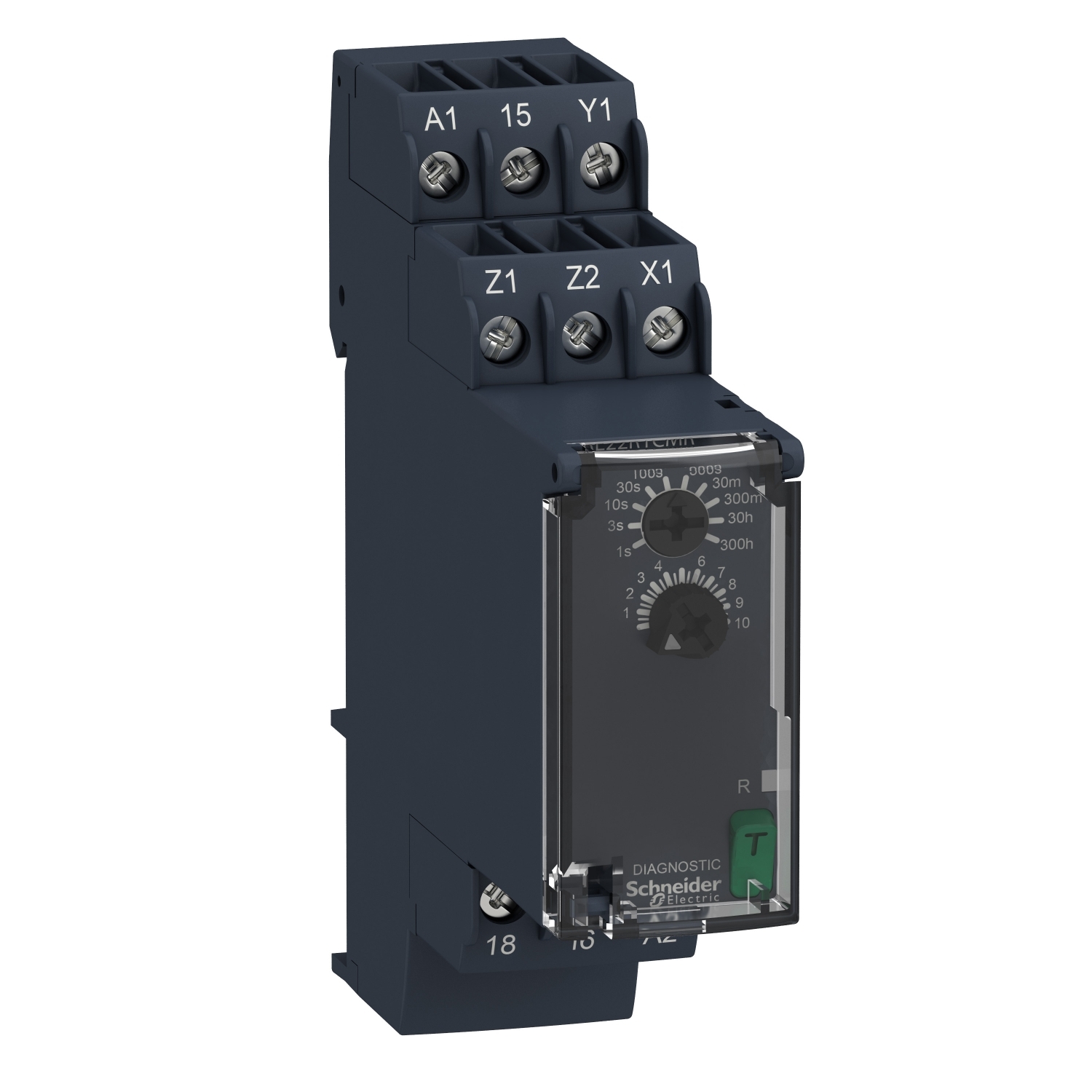

Rele brez časovnega zamika – 0,05 s do 300 h – 24 do 240 V AC/DC – 1 C/O

RE22R1CMR

Podatkovni list: PDF

Predvidena odprema:

53,61 € z DDV

Rele brez časovnega zamika - 0,05 s do 300 h - 24 do 240 V AC/DC - 1 C/O

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Modularni časovni rele
Tip kontakta in sestava	1 C/O
Nominalni izhodna moč	8 A
[In] Nazivni tok	5 A
Tip izhoda	Rele
Tip diskretnega izhoda	Rele
Ponudba izdelkov	Harmony časovni releji
[Uc] Krmilna napetost	24 do 240 V
Kratko ime naprave	RE22

Komplementarno

Število funkcij	2
Poraba energije v W	1.5 W pri 240 V DC
Oddaljenost od poti	4 kV/3 v skladu s/z IEC 60664-1
Preklopna zmogljivost v VA	2000 VA
Funkcija na voljo	C- Rele za zakasnitev izklopa s krmilnim signalom-1 C/O Ct – Rele za izklop/relej s krmilnim signalom in pavzo/sumiranjem-1 C/O
Teža izdelka (neto)	0.1 kg
Montažni položaj	Katerikoli položaj
Napetostni premik/odmik	+/- 0,2 %/V
Čas ponastavitve	120 ms Ob de-energizaciji
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 3,3 mm² (AWG 20 do AWG 12) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
Območje časovnega zamika	10 do 100 s 3 do 30 s 0,05 do 1 s 30 do 300 s 30 do 300 h 30 do 300 min 3 do 30 min 3 do 30 h 0,3 do 3 s 1 do 10 s
Prenapetostna kategorija	III conforming to IEC 60664-1
Vhodna napetost	<= 2,4 V
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Tip časovne zakasnitve	Off-zamuda – C- Rele za zakasnitev izklopa s krmilnim signalom Off-zamuda – Ct – Rele za izklop/relej s krmilnim signalom in pavzo/sumiranjem C, Ct Off-zamuda
Material ohišja	Samo-gašenje
Stanje LED	Zelena LED osvetlitev (Stalno) za Dial pointer indication Rumena LED (Stalno) za Energiziran izhodni rele Rumena LED (Hitro utripanje (flashing)) za Merjenje časa v teku in izhodni rele de-energiziran Rumena LED (Počasno utripanje) za Merjenje časa v teku in izhodni rele energiziran
Širina	22.5 mm
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Natančnost ponovitve	+/- 0,5 % v skladu s/z IEC 61812-1
Podatki o zanesljivosti	MTTFd = 205,4 let B10d = 190000
Tip kontakta in sestava	1 C/O Časovni kontakt, Brez kadmija 1 C/O
Nastavitev točnosti časovne zakasnitve	+/- 10 % celotnega obsega pri 25 °C v skladu s/z IEC 61812-1
Maksimalni odzivni čas	100 ms
Tip krmiljenja	Vrtljiv gumb Diagnostičnia tipka Potenciometer Zunanji S testnim gumbom
Izolacijska upornost	100 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Odpornost na mikro-razpoke	10 ms
Poraba energije v VA	3-3 VA pri 240 V AC
Minimalno trajanje impulza	100 ms z vzporednim bremenom 30 ms
Maksimalen preklopni tok	8 A
Napetostno območje	0,85 do 1,1 Us
Maksimalna preklopna napetost	250 V AC
Funkcionalnost	Časovni zamik zamude
Temperature drift	+/- 0,05 %/°C
[Us] Nazivna napajalna napetost	24 do 240 V AC/DC 50/60 Hz
Minimalni preklopni tok	10 mA pri 5 V DC
Električna vzdržljivost	100000 ciklov, 8 A pri 250 V, AC-1 100000 ciklov, 2 A pri 24 V, DC-1
Mehanska vzdržljivost	10000000 ciklov
[Uimp] Nazivna napetostna napetost ob impulzu	5 kV za 1.2-50 µs v skladu s/z IEC 60664-1
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
