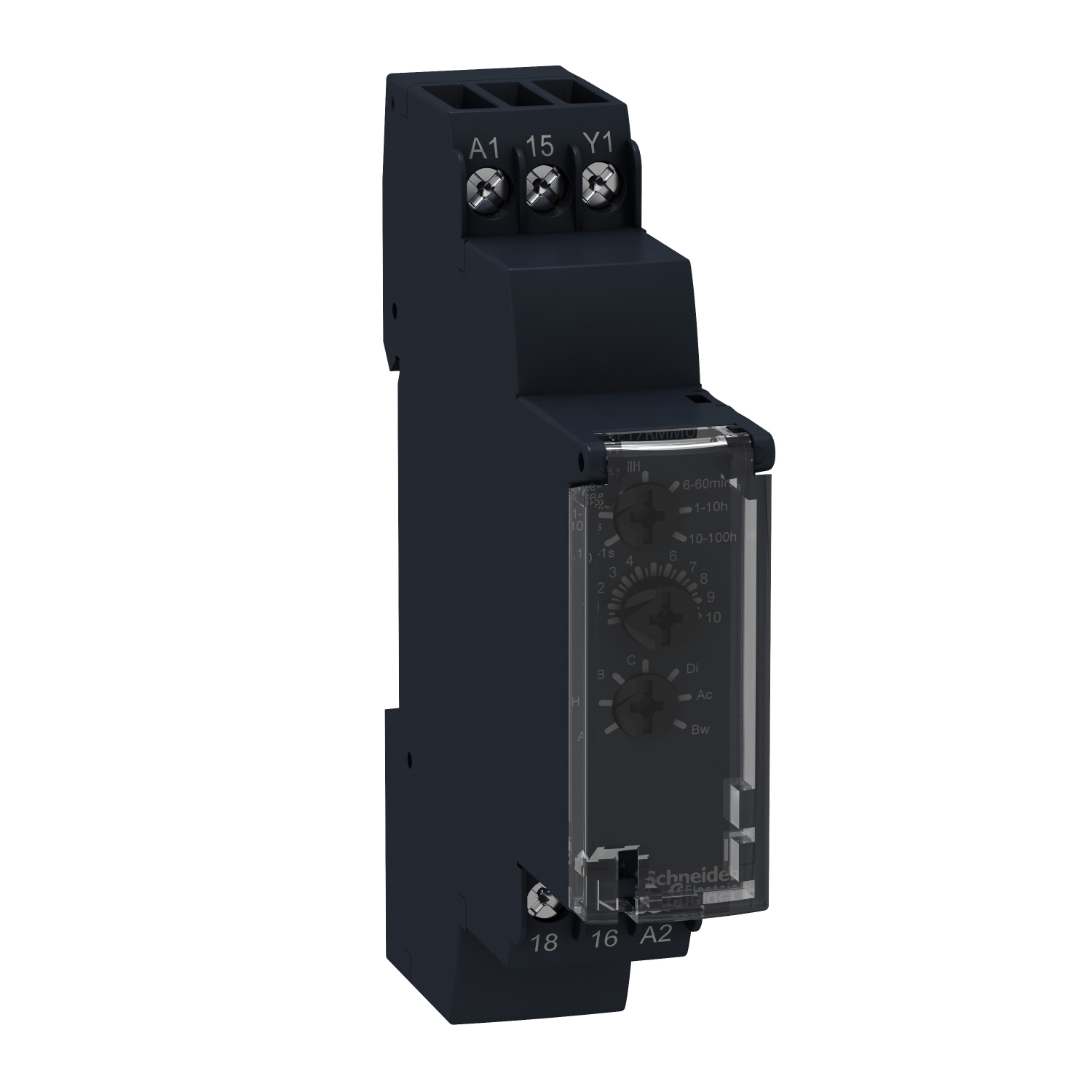

Rele s časovnim zamikom 10 funkcij – 1 s do 100 h – 24 do 240 V AC – 1 OC

RE17RMMU

Podatkovni list: PDF

Predvidena odprema:

52,18 € z DDV

Rele s časovnim zamikom 10 funkcij - 1 s do 100 h - 24 do 240 V AC - 1 OC

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Modularni časovni rele
Območje časovnega zamika	6 do 60 min 1 do 10 h 0,1 do 1 s 1 do 10 s 1 do 10 min 10 do 100 h 6 do 60 s
[In] Nazivni tok	5 A
Širina	17.5 mm
Tip diskretnega izhoda	Rele
Ponudba izdelkov	Harmony časovni releji
[Uc] Krmilna napetost	24 V 24 do 240 V
Kratko ime naprave	RE17R
Nominalni izhodna moč	8 A
Tip izhoda	Rele
Tip časovne zakasnitve	Napajanje zakasnitve vklopa Zakasnitev vklopa in zakasnitev izklopa interval Off-zamuda simetrično utripanje

Komplementarno

Število funkcij	10
Maksimalna poraba energije v W	0.6 W pri 24 V DC
Maksimalen preklopni tok	8 A AC/DC
Dielektrična trdnost	2.5 kV 1 mA/1 min 50 Hz v skladu s/z IEC 61812-1
Napetostni premik/odmik	+/- 0,2 %/V
Lokalno signaliziranje	LED indikator za V mirovanju: rele energiziran, brez merjenja časa LED indikator 80 % ON and 20 % OFF za Utripanje: poteka časovno usklajevanje LED indikator 5 % ON and 95 % OFF za Pulziranje: rele de-energiziran, brez merjenja časa (razen funkcije Di-D, Li-L)
Vhodna napetost	10 V
Tip časovne zakasnitve	Napajanje zakasnitve vklopa – A- Rele za zakasnitev vklopa napajanja Zakasnitev vklopa in zakasnitev izklopa – Ac- Rele za vklop in izklop z nadzornim signalom Napajanje zakasnitve vklopa – At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1) interval – B- enojni intervalni rele s krmilnim signalom interval – Bw- Dvojni intervalni rele s krmilnim signalom Off-zamuda – C- Rele za zakasnitev izklopa s krmilnim signalom simetrično utripanje – D- Simetrični utripajoči rele (zagonski impulz-izklop) simetrično utripanje – Di- Simetrični utripajoči rele (zagonski impulz) interval – H- Intervalni rele interval – Ht- Intervalni rele s pavzo/sumiranjem (Y1) A, Ac, At, B, Bw, C, D, Di, H, Ht
Izklopna zmogljivost	2000 VA
Globina	72 mm
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Maksimalni odzivni čas	100 ms
Tip krmiljenja	Izbirno stikalo Prednja plošča Brez testne tipke
Material kontaktov	Brez kadmija
Poraba energije v VA	0-32 VA pri 240 V AC
Oznaka	CE
Mehanska vzdržljivost	10000000 ciklov
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Oddaljenost od poti	4 kV/3 v skladu s/z IEC 60664-1
Funkcija na voljo	A- Rele za zakasnitev vklopa napajanja-1 C/O Ac- Rele za vklop in izklop z nadzornim signalom-1 C/O At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1)-1 C/O B- enojni intervalni rele s krmilnim signalom-1 C/O Bw- Dvojni intervalni rele s krmilnim signalom-1 C/O C- Rele za zakasnitev izklopa s krmilnim signalom-1 C/O D- Simetrični utripajoči rele (zagonski impulz-izklop)-1 C/O Di- Simetrični utripajoči rele (zagonski impulz)-1 C/O H- Intervalni rele-1 C/O Ht- Intervalni rele s pavzo/sumiranjem (Y1)-1 C/O
Čas ponastavitve	120 ms Ob de-energizaciji Tipičen
Operativna hitrost v Hz	10 Hz
Teža izdelka (neto)	0.07 kg
Montažni položaj	Katerikoli položaj Glede na normalno navpično montažno ravnino
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 3,3 mm² (AWG 20 do AWG 12) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
Tip kontakta in sestava	1 C/O
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Material ohišja	Samo-gašenje
Trajanje impulza	100 ms z vzporednim bremenom Tipičen 30 ms Tipičen
Natančnost ponovitve	+/- 0,5 % v skladu s/z IEC 61812-1
Podatki o zanesljivosti	B10d = 270000 MTTFd = 296,8 let
Višina	90 mm
Nastavitev točnosti časovne zakasnitve	+/- 10 % celotnega obsega pri 25 °C v skladu s/z IEC 61812-1
Izolacijska upornost	100 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Napetostno območje	0,85 do 1,1 Us
Maksimalna preklopna napetost	250 V AC
Funkcionalnost	Multifunkcija
Temperature drift	+/- 0,05 %/°C
[Us] Nazivna napajalna napetost	24 do 240 V AC 50/60 Hz 24 V DC
Minimalni preklopni tok	10 mA pri 5 V DC
Električna vzdržljivost	100000 ciklov za Upor obremenitev (8 A pri 250 V AC maksimum)
Kompatibilnostna koda	RE17
Faktor obremenitve	100 %
[Uimp] Nazivna napetostna napetost ob impulzu	5 kV med 1,2/50 µs
