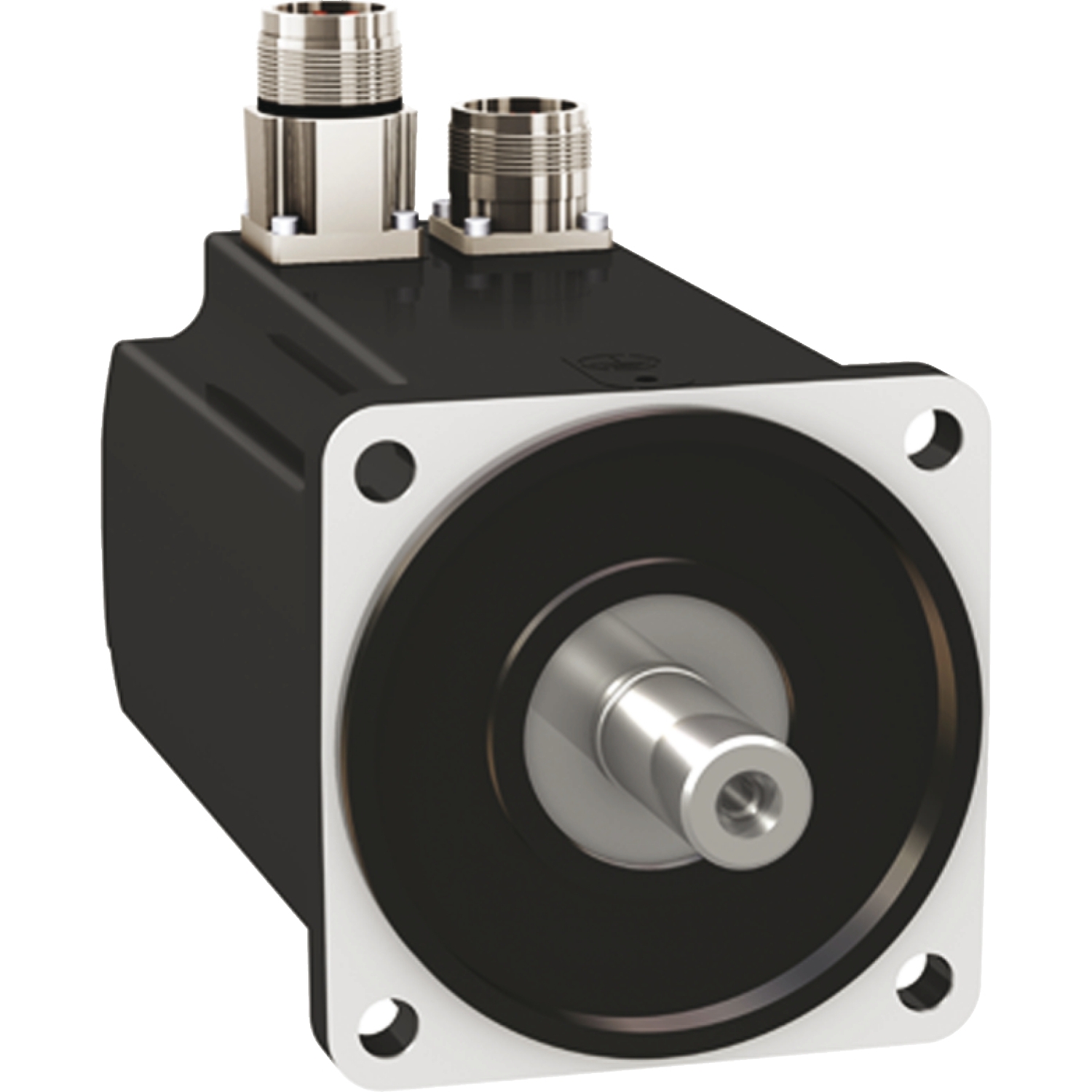

Servomotor BMH – 6,2 Nm – 6000 vrt./min. – nevr. gred – brez blokade – IP54

BMH1002P01A1A

Podatkovni list: PDF

Predvidena odprema:

916,83 € z DDV

Servomotor BMH - 6,2 Nm - 6000 vrt./min. - nevr. gred - brez blokade - IP54

Glavno

Kratko ime naprave	BMH
Izdelek ali sestavni del	Servo motor
Maksimalna mehanska hitrost	6000 rpm
Neprekinjen vrtilni moment	6,2 N.m LXM32.D18N4 6 A, 400 V, Trifazni 6,2 N.m LXM32.D18N4 6 A, 480 V, Trifazni
Maksimalni navorni moment	18,4 N.m LXM32.D18N4 6 A, 400 V, Trifazni 18,4 N.m LXM32.D18N4 6 A, 480 V, Trifazni
Nominalna izhodna moč	1600 W LXM32.D18N4 6 A, 400 V, Trifazni 1600 W LXM32.D18N4 6 A, 480 V, Trifazni
Nominalni navor	3,9 N.m LXM32.D18N4 6 A, 400 V, Trifazni 3,9 N.m LXM32.D18N4 6 A, 480 V, Trifazni
Nominalna hitrost	4000 vrt/min LXM32.D18N4 6 A, 400 V, Trifazni 4000 vrt/min LXM32.D18N4 6 A, 480 V, Trifazni
Združljivost izdelkov	LXM32.D18N4 400 do 480 V Trifazni
Konec gredi	Gladka gred
IP stopnja zaščite	IP54 Standard
Hitrost povratne resolucije	131072 točk/obrat
Zadrževalna zavora	Brez
Montažna podpora	Mednarodna standardna prirobnica
Električna povezava	Ravni konektorji

Komplementarno

Združljivost skupine izdelkov	Lexium 32
[Us] Nazivna napajalna npetost	480 V
Število faz omrežja	Trifazni
Neprekinjen električni tok	5,04 A
Neprekinjena moč	2,36 W
Maksimalen tok Irms	18 A LXM32.D18N4
Maksimalni trajni tok	18,23 A
Druga gred	Brez drugega konca gredi
Premer gredi	19 mm
Dolžina gredi	40 mm
Tip povratne informacije	Enosmerni SinCos Hiperface
Velikost prirobnice motorja	100 mm
Število motornih modulov	2
Konstantni navor	1,2 N.m/A 120 °C
Zadnja emf konstanta	77 V/krpm 120 °C
Število polov motorja	10
Inercija rotorja	6,28 kg.cm²
Odpornost na stator	1,51 Ohm 20 °C
Induktivnost statorja	7,5 mH 20 °C
Statorska električna časovna konstanta	5 ms 20 °C
Maksimalna radialna sila Fr	990 N 1000 rpm 790 N 2000 rpm 690 N 3000 rpm 620 N 4000 rpm 580 N 5000 rpm
Maksimalna osna sila Fa	0,2 x Fr
Tip hlajenja	Naravna konvekcija
Dolžina	160,6 mm
Presek prirobnice	95 mm
Globina prirobnice	3,5 mm
Število montažnih odprtin	4
Premer montažnih lukenj	9 mm
Circle diameter of the mounting holes	115 mm
Teža izdelka	4,92 kg
Referenca velikosti	BMH1002P
Število faz omrežja	3
Pogrešek [kotno]	1,4 °
Koeficient 1_1	−0,000099798936259 N.m/rpm
Koeficient 1_2	−0,000000306629777911547 N.m/rpm²
Koeficient 1_3	0,00000000026731985863239 N.m/rpm 3
Koeficient 1_4	−0,0000000000000973989671142508 N.m/rpm 4
Koeficient 1_5	0,0000000000000000150244624458992 N.m/rpm 5
Koeficient 1_6	−0,00000000000000000000083469235812636 N.m/rpm 6
Koeficient nasičenosti 1	0,000000000000000023003844074
Koeficient nasičenosti 2	−0,00955056179775281
Koeficient nasičenosti 3	−0,0000000000000000011789470087
Koeficient 2_1	0,0000499848710753859 N.m/rpm
Temperatura vročine bakra	135 °C
Temperaturni magnet, vroč	100 °C
Temperaturni magnet, rt	20 °C
Koeficient padanja motorne napetosti	1
