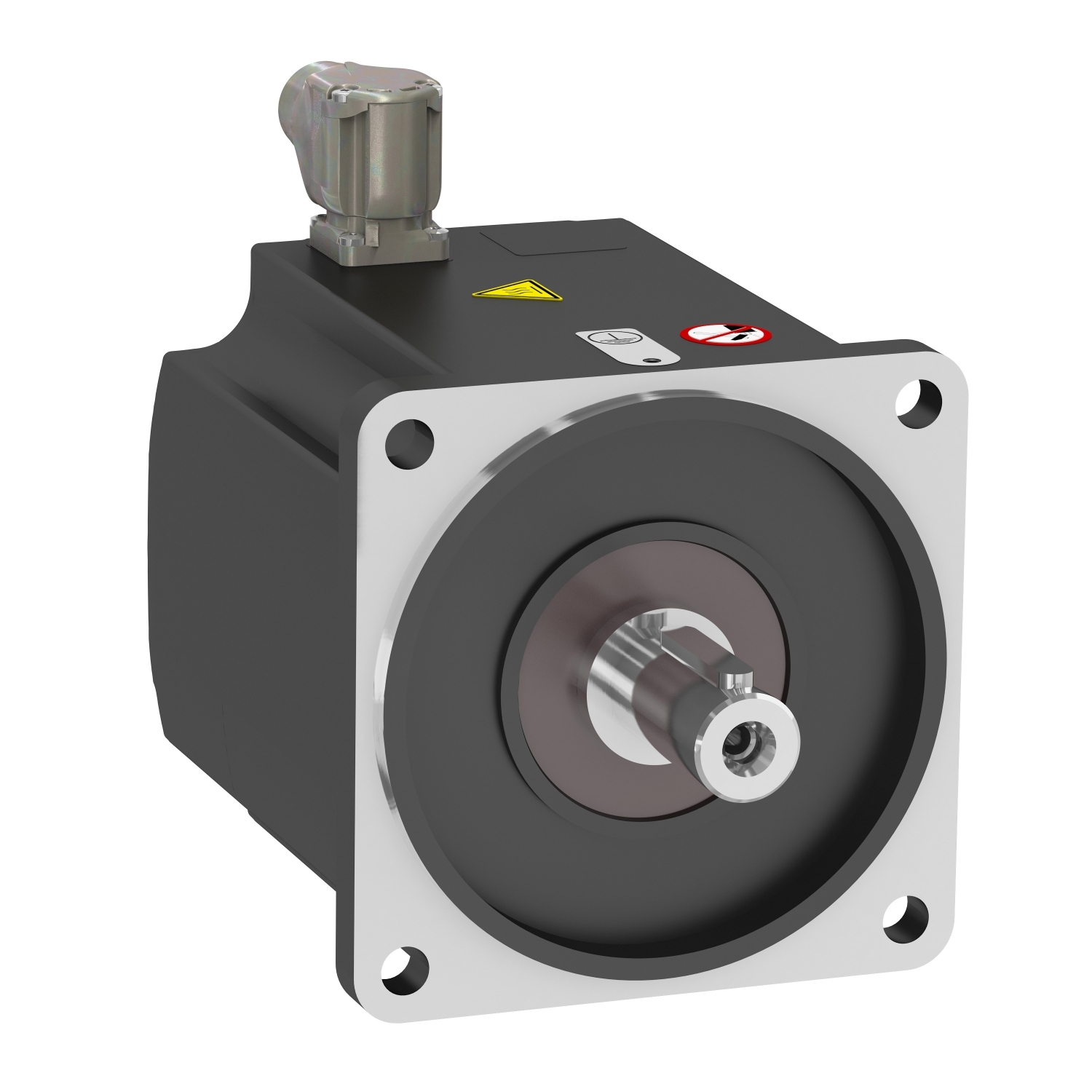

Sinhronski motor – BMP – 480 VAC – 3,95 kW – IP65 – IEC

BMP1402F3NA2A

Podatkovni list: PDF

Predvidena odprema:

978,14 € z DDV

Sinhronski motor - BMP - 480 VAC - 3,95 kW - IP65 - IEC

Glavno

Izdelek ali sestavni del	Synchronous motor
Kratko ime naprave	BMP
Maksimalna mehanska hitrost	3600 rpm
Nominal output power	3000 W ATV32 3 kW 400 V Trifazni 3000 W ATV32 4 kW 400 V Trifazni 2200 W ATV32 2,2 kW 200 V Enofazni 3000 W ATV320 3 kW 400 V Trifazni 3000 W ATV320 4 kW 400 V Trifazni 2200 W ATV320 2,2 kW 200 V Enofazni
Nominal torque	14,01 N.m ATV32 2,2 kW 200 V Enofazni 9,55 N.m ATV32 3 kW 400 V Trifazni 9,55 N.m ATV32 4 kW 400 V Trifazni 14,01 N.m ATV320 2,2 kW 200 V Enofazni 9,55 N.m ATV320 3 kW 400 V Trifazni 9,55 N.m ATV320 4 kW 400 V Trifazni
Nominal speed	1500 rpm ATV32 2,2 kW 200 V Enofazni 3000 rpm ATV32 3 kW 400 V Trifazni 3000 rpm ATV32 4 kW 400 V Trifazni 1500 rpm ATV320 2,2 kW 200 V Enofazni 3000 rpm ATV320 3 kW 400 V Trifazni 3000 rpm ATV320 4 kW 400 V Trifazni
Združljivost izdelkov	Pogon s spremenljivo hitrostjo ATV32 2,2 kW 200 V Enofazni Pogon s spremenljivo hitrostjo ATV32 3 kW 400 V Trifazni Pogon s spremenljivo hitrostjo ATV32 4 kW 400 V Trifazni Pogon s spremenljivo hitrostjo ATV320 2,2 kW 200 do 240 V Enofazni Pogon s spremenljivo hitrostjo ATV320 3 kW 380 do 500 V Trifazni Pogon s spremenljivo hitrostjo ATV320 4 kW 380 do 500 V Trifazni
Konec gredi	Zaklenjen
IP stopnja zaščite	IP65 Standard IP67 z IP67 kompletom
Zadrževalna zavora	Brez
Montažna podpora	Mednarodna standardna prirobnica
Električna povezava	Rotatable right-angled connector

Komplementarno

Združljivost skupine izdelkov	Altivar Machine ATV320 Altivar 32
[Us] Nazivna napajalna npetost	480 V
Število faz omrežja	Trifazni
Maximum current Irms	16,5 A ATV32 2,2 kW 200 V Enofazni 10,7 A ATV32 3 kW 400 V Trifazni 14,3 A ATV32 4 kW 400 V Trifazni 16,5 A ATV320 2,2 kW 200 V Enofazni 10,7 A ATV320 3 kW 400 V Trifazni 14,3 A ATV320 4 kW 400 V Trifazni
Nominal operating frequency	125 Hz ATV32 2,2 kW 200 V Enofazni 250 Hz ATV32 3 kW 400 V Trifazni 250 Hz ATV32 4 kW 400 V Trifazni 125 Hz ATV320 2,2 kW 200 V Enofazni 250 Hz ATV320 3 kW 400 V Trifazni 250 Hz ATV320 4 kW 400 V Trifazni
Minimum operating frequency	13 Hz ATV32 2,2 kW 200 V Enofazni 25 Hz ATV32 3 kW 400 V Trifazni 25 Hz ATV32 4 kW 400 V Trifazni 13 Hz ATV320 2,2 kW 200 V Enofazni 25 Hz ATV320 3 kW 400 V Trifazni 25 Hz ATV320 4 kW 400 V Trifazni
Maximum operating frequency	150 Hz ATV32 2,2 kW 200 V Enofazni 300 Hz ATV32 3 kW 400 V Trifazni 300 Hz ATV32 4 kW 400 V Trifazni 150 Hz ATV320 2,2 kW 200 V Enofazni 300 Hz ATV320 3 kW 400 V Trifazni 300 Hz ATV320 4 kW 400 V Trifazni
Premer gredi	24 mm
Dolžina gredi	50 mm
Širina ključa	8 mm
Velikost prirobnice motorja	140 mm
Konstantni navor	1,48 N.m/A 40 °C
Število polov motorja	5
Število motornih modulov	2
Inercija rotorja	32 kg.cm²
Odpornost na stator	0,34 Ohm 40 °C
Stator inductance	4,23 mH for q-axis winding 40 °C 3,78 mH for d-axis winding 40 °C
Maksimalna radialna sila Fr	2240 N 1000 rpm 1780 N 2000 rpm 1550 N 3000 rpm
Maksimalna osna sila Fa	0,2 x Fr
Tip hlajenja	Naravna konvekcija
Dolžina	192 mm
Presek prirobnice	130 mm
Globina prirobnice	3,5 mm
Število montažnih odprtin	4
Premer montažnih lukenj	11 mm
Circle diameter of the mounting holes	165 mm
Teža izdelka	12 kg
