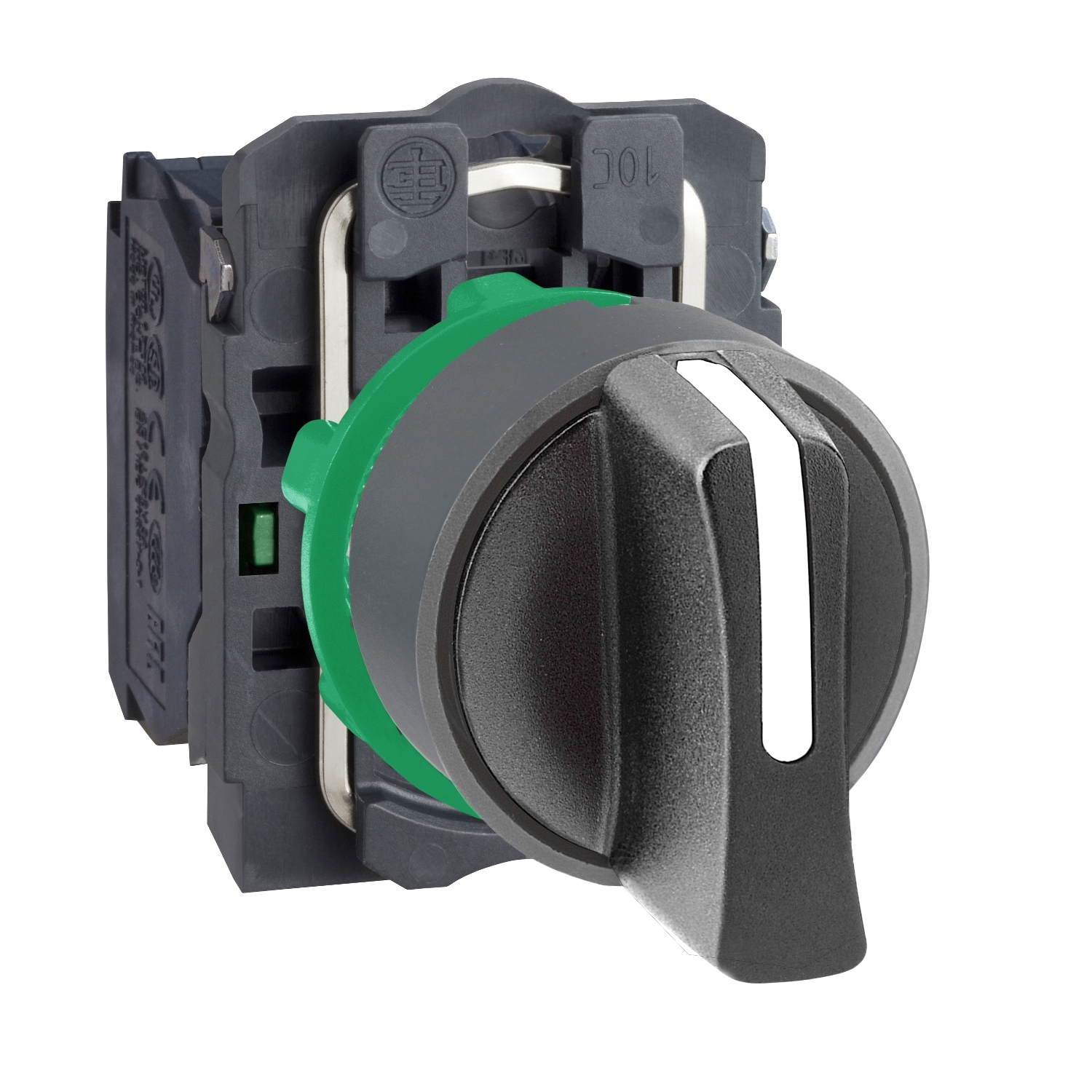

Preklopka, Harmony XB5, 3 poz. 2 poz. vrnitev v sredino, 2 brezvijačna sponka, siva

XB5AD53C0

Podatkovni list: PDF

Predvidena odprema:

16,53 € z DDV

Preklopka, Harmony XB5, 3 poz. 2 poz. vrnitev v sredino, 2 brezvijačna sponka, siva

Glavno

Ponudba izdelkov	Harmony XB5
Montažni premer	22.5 mm
Tip upravljanja	Centrirati Povratna vzmet
Izdelek ali sestavni del	Izbirno stikalo
Oblika glave signalne enote	Okroglo
Tip glave	Standard
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	2 NO
Prodaja na nedeljivo količino	1
Material roba	Plastika, siva
Premik kontakta	Počasen izklop
Profil operaterja	Črna Standardna ročica
Pozcijske informacije za operaterja	3 položaji +/- 45 °
Kratko ime naprave	XB5

Komplementarno

Uporaba kontaktov	Standardni kontakti
Višina	42 mm
Opis priključka ISO št. 1	(13-14)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Material kontaktov	Srebrna zlitina (Ag/Ni)
Pozitivna odprtina	Brez
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Pokrovček/upravljalnik ali barva leče	Črna
Možnost prilagajanja	1 Ne
Teža izdelka (neto)	0.052 kg
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Predstavitev naprave	Kompletni izdelek
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
GCR BRIDGE	XB5ADCUST01
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Mehanska vzdržljivost	1000000 ciklov
Kompatibilnostna koda	XB5
Vrednost navora	0.14 N.m Brez spreminjanje električnega stanja
Električna zanesljivost	λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Širina	30 mm
Globina	70 mm
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
