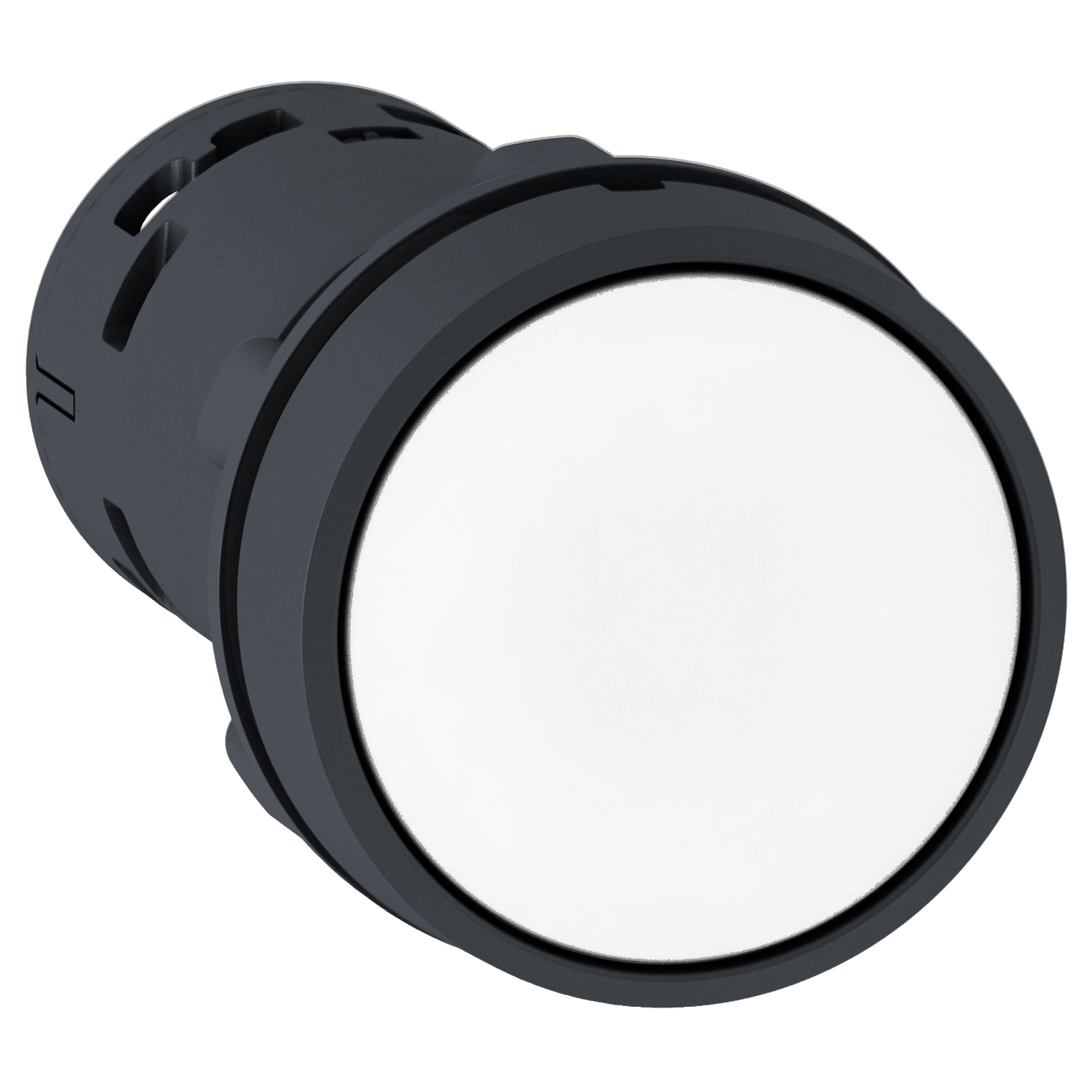

Tipka – bela – NO + NC

XB7NA15

Podatkovni list: PDF

Predvidena odprema:

6,46 € z DDV

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Tipka
Oblika glave signalne enote	Okroglo
Profil operaterja	Bela Podometna, Neoznačeno
Ponudba izdelkov	Harmony XB7
IP stopnja zaščite	IP20 v skladu s/z IEC 60529 (Zadnja stran) IP65 v skladu s/z IEC 60529 (Spredaj)
Kratko ime naprave	XB7
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,34 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO + 1 NC
Tip upravljanja	Povratna vzmet
Predstavitev naprave	Monolitni izdelek
Prodaja na nedeljivo količino	10

Komplementarno

Opis priključka ISO št. 1	(13-14)NO (21-22)NC
Kratkostična zaščita	4 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Središče za pritrditev	>= 30 x 40 mm (Podpora plošča) Kovinski – debelina: 1-6 mm >= 30 x 40 mm (Podpora plošča) Plastika – debelina: 2-6 mm
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
CAD celotna širina	29 mm
CAD celotna globina	51.5 mm
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z NC kontaktom v skladu s/z IEC 60947-5-1 dodatek K
Teža izdelka (neto)	0.021 kg
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Način pritrjevanja	Pritrdilna matica pod glavo: 2-2.4 N.m
Pokrovček/upravljalnik ali barva leče	Bela
CAD celotna višina	29 mm
Električna vzdržljivost	1000000 ciklov, DC-13, 0.3 A pri 24 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.03 A pri 230 V, stopnja/hitrost delovanja;216000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 0.09 A pri 240 V, stopnja/hitrost delovanja;108000 cyc/mn, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.3 A pri 240 V, AC-14, D300 v skladu s/z IEC 60947-5-1 0.6 A pri 120 V, AC-14, D300 v skladu s/z IEC 60947-5-1
Premik kontakta	Počasen izklop
Kompatibilnostna koda	XB7
Električna zanesljivost	λ <= 10exp(-6) pri 17 V, 5 mA v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z JIS št. 1 izvijač Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm 22,3 +0,4/0 v skladu s/z IEC 60947-1
