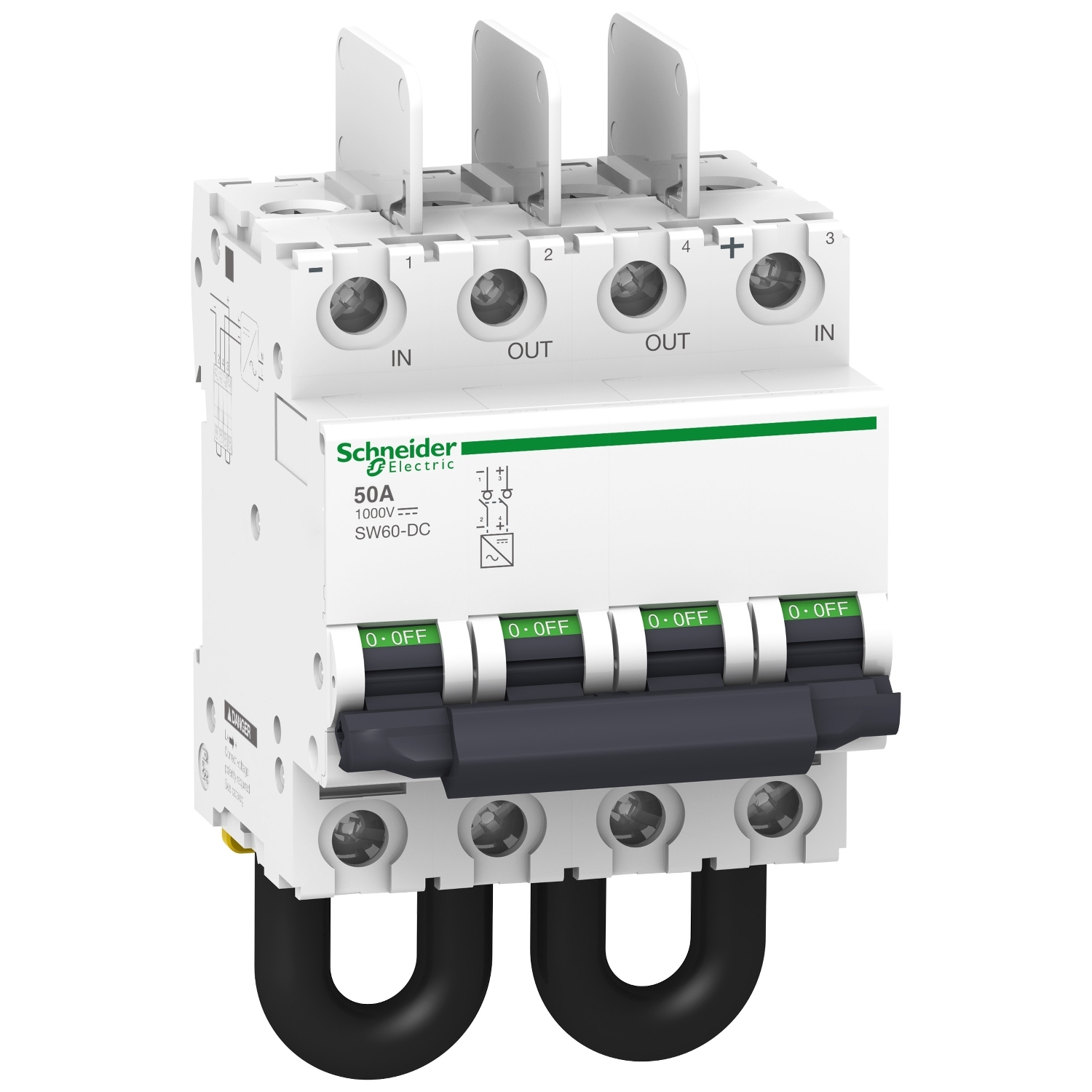

SW60-DC – 2P – 50 A – 1000 V, stikalo

A9N61699

Podatkovni list: PDF

Predvidena odprema:

143,52 € z DDV

Izdelek ali sestavni del	Ločilno stikalo
Kategorija uporabe	DC-21A
Opis polov	2P
Ponudba izdelkov	SW60
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-3
Kratko ime naprave	SW60-DC
Preklopna aplikacija	Zaščita fotonapetostnih inverterjev

Montažna podpora	35 mm simetrična DIN letev
9 mm rastri	8
Teža izdelka (neto)	0.53 kg
[Ui] Nazivna izolacijska napetost	1000 V DC
Izpadna napetost	251 mV 5.02 MOhm 12.54 W 50 A
Širina	72 mm
Tržni segment	Stanovanjska Majhno komercialno
Globina	77.4 mm
Občutljivost polaritete	Da (Za povezavo je treba upoštevati + in -)
Višina	132.7 mm
Priključki – terminali	Tunelski terminal (Navzgor) 1-35 mm² Togo Tunelski terminal (Navzgor) 1-25 mm² Prilagodljiv Vnaprej ožičen kabel (Navzdol)
Tip krmiljenja	Preklop
Montažni način	Fiksen
Električna vzdržljivost	3000 ciklov
[Ie] Nazivni obratovalni tok	50 A DC-21A 1000 V DC 40 °C 63 A DC-21A 1000 V DC 5 °C 61 A DC-21A 1000 V DC 10 °C 60 A DC-21A 1000 V DC 15 °C 58 A DC-21A 1000 V DC 20 °C 56 A DC-21A 1000 V DC 25 °C 54 A DC-21A 1000 V DC 30 °C 52 A DC-21A 1000 V DC 35 °C 48 A DC-21A 1000 V DC 45 °C 46 A DC-21A 1000 V DC 50 °C 41 A DC-21A 1000 V DC 60 °C 35 A DC-21A 1000 V DC 70 °C
Mehanska vzdržljivost	20000 ciklov
Kompatibilnostna koda	SW60-DC
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Stopnja povezave	18 mm Med fazo in nevtralnim vodnikom 18 mm Med fazami
Barva	Bela
Zatezni moment	3.5-3.5 N.m
