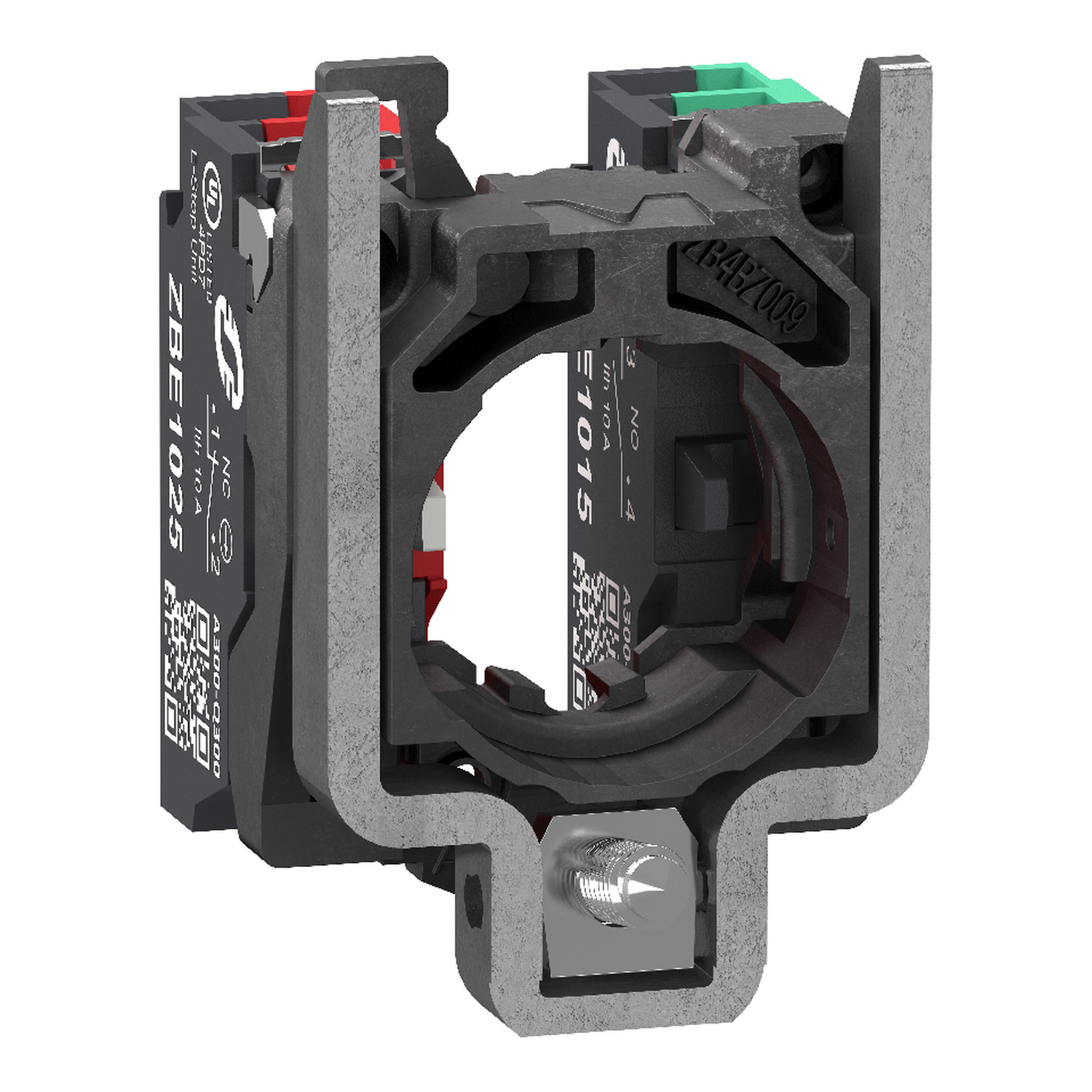

1–N/O IN 1–N/C PRIKLJUČEK, Z VZMETNO OBJEMKO IN

ZB4BZ1055

Podatkovni list: PDF

Predvidena odprema:

7,85 € z DDV

1–N/O IN 1–N/C PRIKLJUČEK, Z VZMETNO OBJEMKO IN

Glavno

Izdelek ali sestavni del	Kompleten sklop ohišja/kontakta
Ponudba izdelkov	Harmony XB4
Tip glave	Standard
Kratko ime naprave	ZB4
Priključki – terminali	Potisk-notri, <= 2 x 1,5 mm² z žičnim zaključkom v skladu s/z IEC 60947-1 Potisk-notri, >= 1 x 0,34 mm² Brez žičnega zaključka v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO + 1 NC
Sestava naprave	Pritrdilni obroč Kontaktni blok
Kontaktni tip bloka	Enojni
Materiala pritrditvenega okvirja	Zamak
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(11-12)NC
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
CAD celotna širina	46.2 mm
CAD celotna globina	30 mm
Operativna pot	1.217 mm (NC spreminjanje električnega stanja) 2.05 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Mehanska vzdržljivost	10000000 ciklov
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.048 kg
[Ui] Nazivna izolacijska napetost	300 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
Operativna sila	2.25 N NC + NO spreminjanje električnega stanja 2.45 N
CAD celotna višina	27.6 mm
Predstavitev naprave	Osnovni podsklopi
[Ie] Nazivni obratovalni tok	6 A pri 120 V, AC-15, A300 v skladu s/z IEC 60947-5-1 3 A pri 240 V, AC-15, A300 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q300 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q300 v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	ZB4
