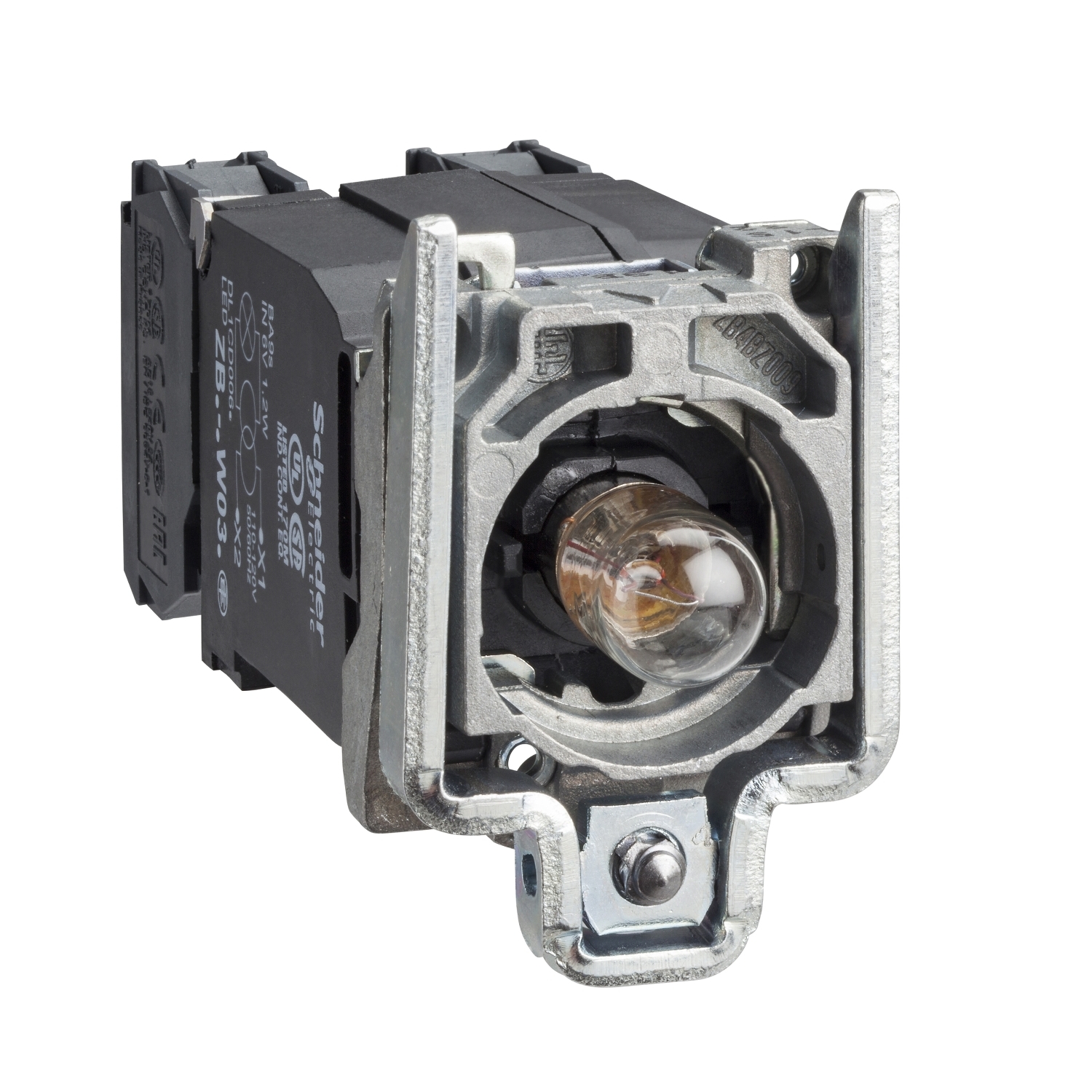

Blok z lučko in ohišjem/pritrdilno prirob. in sijalko BA9S 220 do 240 V 1NO+1NC

ZB4BW045

Podatkovni list: PDF

Predvidena odprema:

29,18 € z DDV

Blok z lučko in ohišjem/pritrdilno prirob. in sijalko BA9S 220 do 240 V 1NO+1NC

Glavno

Izdelek ali sestavni del	Kompleten sklop ohišja/kontakta in svetlobni blok
Grlo žarnice	BA 9s
Ponudba izdelkov	Harmony XB4
Tip glave	Standard
Kratko ime naprave	ZB4
Izvor svetlobe	Žareče
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO + 1 NC
[Us] Nazivna napajalna napetost	220 do 240 V AC pri 50/60 Hz 220 do 240 V
Napajanje svetlobnega bloka	Preko integriranega transformatorja 1.2 VA 6 V
Materiala pritrditvenega okvirja	Zamak
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(11-12)NC
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Tip signalizacije	Stalno
CAD celotna širina	30 mm
Operativna pot	1.5 mm (NC spreminjanje električnega stanja) 2.6 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Mehanska vzdržljivost	5000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.151 kg
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
Operativna sila	2 N NC spreminjanje električnega stanja 2.3 N Brez spreminjanje električnega stanja
CAD celotna višina	47 mm
Predstavitev naprave	Osnovni podsklopi
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
Obratovalni navor	0.05 N.m Brez spreminjanje električnega stanja
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	ZB4
Električna zanesljivost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
