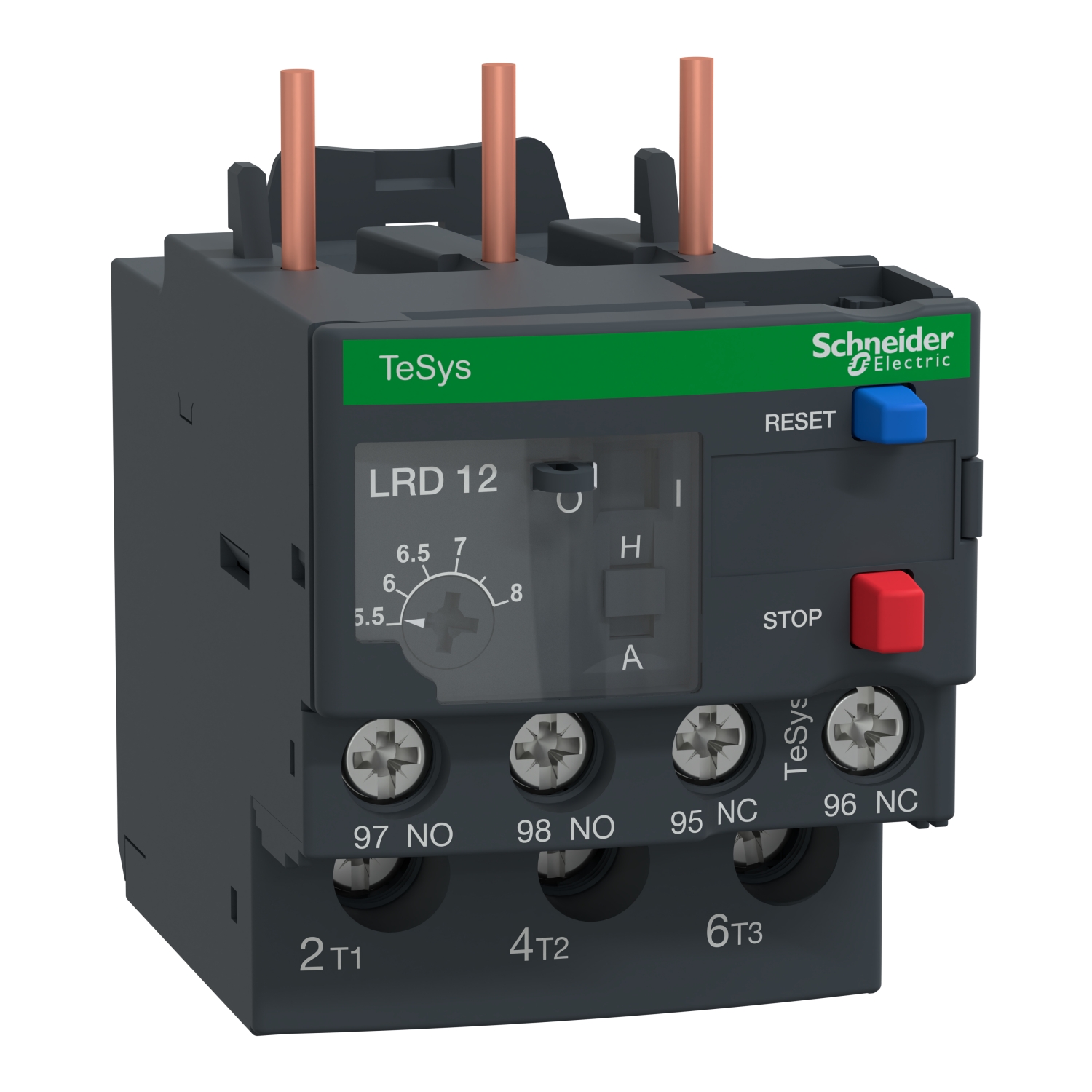

Termični preobremenitveni releji TeSys LRD – 5,5 do 8 A – razred 10 A

LRD126

Podatkovni list: PDF

Predvidena odprema:

48,99 € z DDV

Relejna aplikacija	Zaščita motorja
Izdelek ali sestavni del	Diferenčni termični preobremenitveni rele
Ime izdelka	TeSys LRD TeSys Deca
Razred toplotne preobremenitve	Razred 10A v skladu s/z IEC 60947-4-1
Ponudba	TeSys TeSys Deca
Združljivost izdelkov	LC1D12 LC1D18 LC1D32 LC1D38 LC1D25 LC1D09
Kratko ime naprave	LRD
Tip omrežja	DC AC
Območje nastavitve toplotne zaščite	5.5-8 A
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V v skladu s/z CSA Močnostni tokokrog: 600 V v skladu s/z UL Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1

Omrežna frekvenca	0 do 400 Hz
Priključki – terminali	Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Trden Brez konca kabla Močnostni tokokrog: Obročni čepni terminali
[Ue] Nazivna operativna napetost	690 V AC 0 do 400 Hz za Močnostni tokokrog v skladu s/z IEC 60947-4-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Dovoljeni tok	3 A pri 120 V AC-15 za Signalni tokokrog 0.22 A pri 125 V DC-13 za Signalni tokokrog
Širina	45 mm
Globina	70 mm
[Ith] Konvencionalni prostozračni toplotni tok	5 A za Signalni tokokrog
Stopnja povezave	14.5 mm
Fazna okvara občutljivosti	Prožilni tok 130% Ir na dveh fazah, zadnja na 0
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki Močnostni tokokrog: 2.3 N.m – na Obročni čepni terminali M4
Sestava pomožnega kontakta	1 NO + 1 NC
Teža izdelka (neto)	0.124 kg
Tip krmiljenja	Rdeča Tipka: Zaustavitev Modra Tipka: Ponastavitev
Montažna podpora	Plošča, s posebnimi dodatki Letev, s posebnimi dodatki Pod kontaktor
Temperaturna kompenzacija	-20-60 °C
Višina	66 mm
Pripadajoč nazivni tok varovalk	4 A gG za Signalni tokokrog 4 A BS za Signalni tokokrog
Prag proženja	1,14 +/- 0,06 Ir v skladu s/z IEC 60947-4-1
Kompatibilnostna koda	LRD
