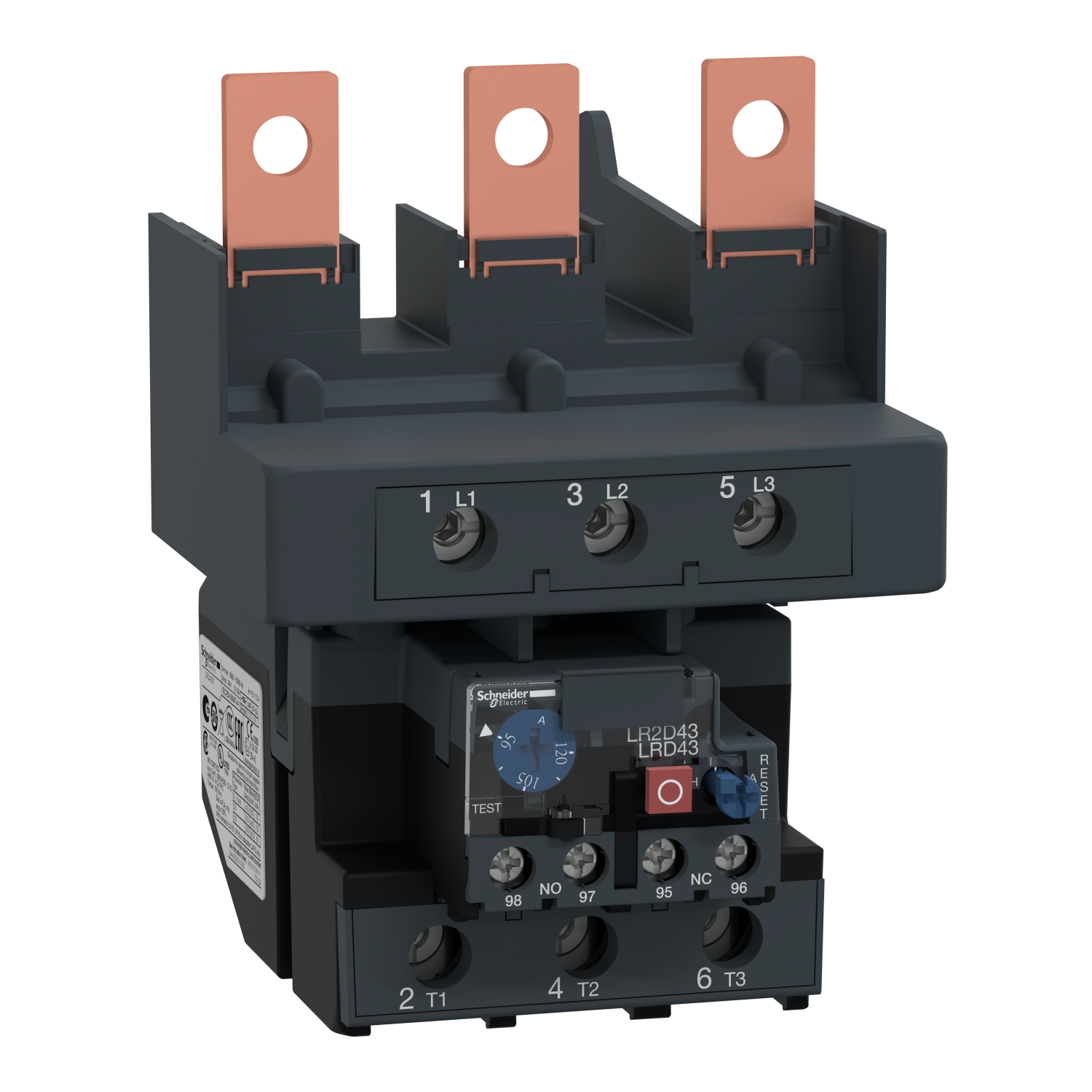

Termični preobremenitveni releji TeSys LRD – 95 do 120 A – razred 10 A

LRD4367

Podatkovni list: PDF

Predvidena odprema:

164,99 € z DDV

Termični preobremenitveni releji TeSys LRD - 95 do 120 A - razred 10 A

Glavno

Relejna aplikacija	Zaščita motorja
Izdelek ali sestavni del	Diferenčni termični preobremenitveni rele
Ime izdelka	TeSys LRD TeSys Deca
Razred toplotne preobremenitve	Razred 10A v skladu s/z IEC 60947-4-1
Ponudba	TeSys
Združljivost izdelkov	LC1D150 LC1D115
Kratko ime naprave	LRD
Tip omrežja	AC DC
Območje nastavitve toplotne zaščite	95-120 A
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V v skladu s/z CSA Močnostni tokokrog: 600 V v skladu s/z UL

Komplementarno

Omrežna frekvenca	0 do 400 Hz
Priključki – terminali	Močnostni tokokrog: Vijačni priključki 1 kabel/li 4-35 mm² Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 4-50 mm² Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 4-50 mm² Trden Brez konca kabla
[Ue] Nazivna operativna napetost	1000 V AC 0 do 400 Hz za Močnostni tokokrog v skladu s/z IEC 60947-4-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Dovoljeni tok	0.06 A pri 440 V DC-13 za Signalni tokokrog 0.12 A pri 600 V AC-15 za Signalni tokokrog
Globina	132 mm
[Ith] Konvencionalni prostozračni toplotni tok	5 A za Signalni tokokrog
Fazna okvara občutljivosti	Prožilni tok 130% Ir na dveh fazah, zadnja na 0
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki Močnostni tokokrog: 9 N.m – na Vijačni priključki
Sestava pomožnega kontakta	1 NO + 1 NC
Teža izdelka (neto)	0.9 kg
Tip krmiljenja	Rdeča Tipka: Zaustavitev Modra Tipka: Ponastavitev
Montažna podpora	Plošča, s posebnimi dodatki Letev, s posebnimi dodatki Pod kontaktor
Temperaturna kompenzacija	-20-60 °C
Pripadajoč nazivni tok varovalk	4 A gG za Signalni tokokrog 4 A BS za Signalni tokokrog
Prag proženja	1,14 +/- 0,06 Ir v skladu s/z IEC 60947-4-1
Kompatibilnostna koda	LRD
