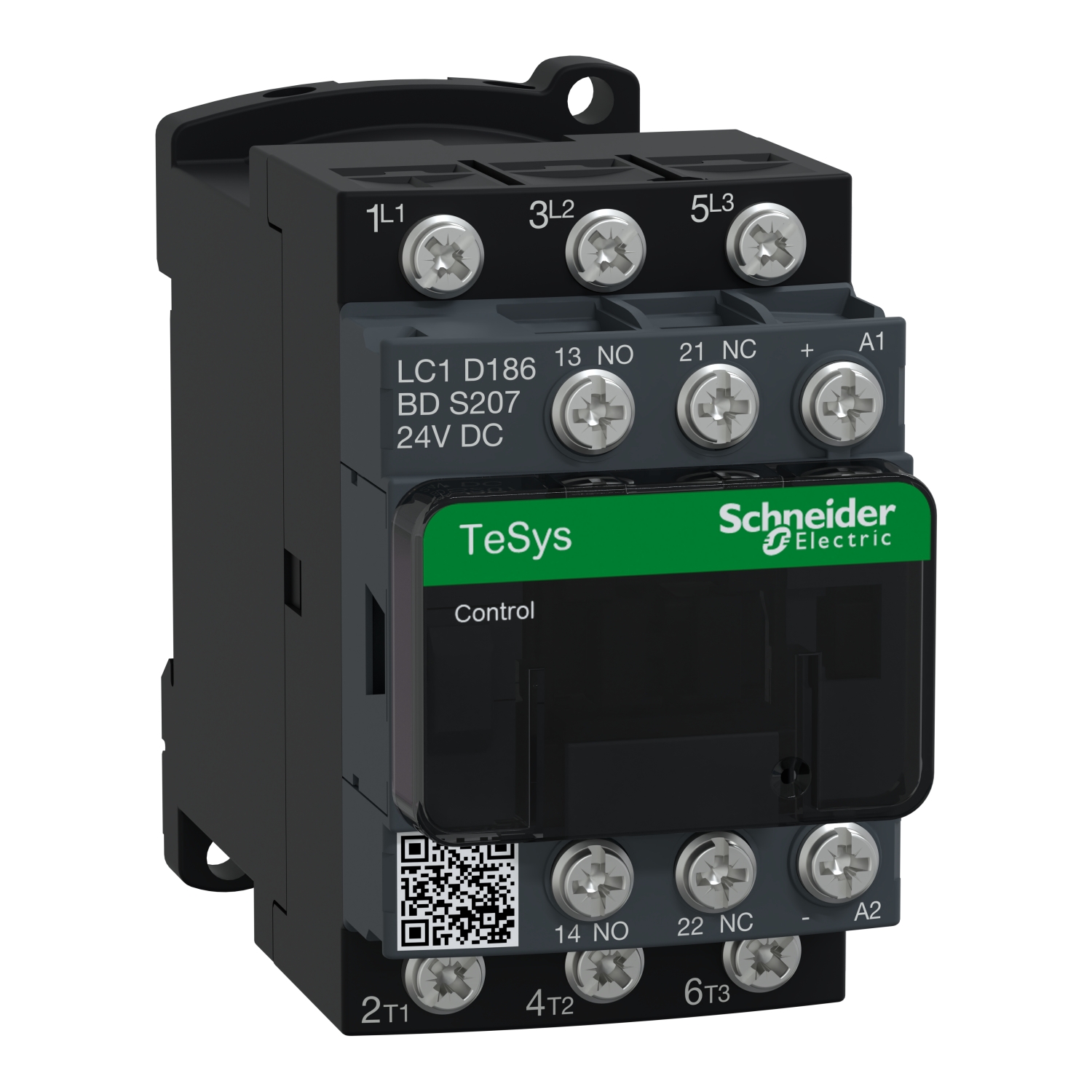

TeSys D kontaktor S207 – 3P (3NO) AC-3 18A – 440V – Kotev 24V DC

LC1D186BDS207

Podatkovni list: PDF

Predvidena odprema:

97,65 € z DDV

TeSys D kontaktor S207 - 3P (3NO) AC-3 18A - 440V - Kotev 24V DC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Kontaktor
Opis polov	3P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys TeSys Deca
Kratko ime naprave	LC1D
Kategorija uporabe	AC-3 AC-1 AC-3e
[Ie] Nazivni obratovalni tok	18 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 32 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 18 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog

Komplementarno

Montažna podpora	Plošča Letev
Kompatibilnost kontakta	M4
Poraba energije pri zadrževanju v VA	5.4-5.4 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Priključki – terminali	Krmilno vezje: Obročni čepni terminali – external diameter: 8 mm Močnostni tokokrog: Obročni čepni terminali – external diameter: 9.5 mm
Maksimalna operativna stopnja	3600 cik/h 60 °C
Vklopna moč v W	5.4-5.4 W (pri <20 °C)
Moč motorja kW	4 kW pri 220/230 V AC 50 Hz (AC-3) 7.5 kW pri 380/400 V AC 50 Hz (AC-3) 9 kW pri 415 V AC 50 Hz (AC-3) 9 kW pri 440 V AC 50 Hz (AC-3) 10 kW pri 500 V AC 50 Hz (AC-3) 10 kW pri 660/690 V AC 50 Hz (AC-3) 4 kW pri 220/230 V AC 50 Hz (AC-3e) 7.5 kW pri 380/400 V AC 50 Hz (AC-3e) 9 kW pri 415 V AC 50 Hz (AC-3e) 9 kW pri 440 V AC 50 Hz (AC-3e) 10 kW pri 500 V AC 50 Hz (AC-3e) 10 kW pri 660/690 V AC 50 Hz (AC-3e)
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 32 A (pri <60 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,1 do 0,25 Uc (-40-70 °C): Opustitev DC 0,7 do 1,25 Uc (-40-70 °C): Delujoče DC with spacing >8 mm 0,7 do 1,25 Uc (-40-50 °C): Delujoče DC 0,7 do 1,1 Uc (50-70 °C): Delujoče DC
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	300 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 300 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Časovna konstanta	28 ms
Operativni čas	63 ±15 % ms Zapiranje 20 ±20 % ms Odpiranje
Minimalna preklopna napetost	17 V za Signalni tokokrog
Zatezni moment	Krmilno vezje: 1.7 N.m – na Obročni čepni terminali – z izvijačemPloščat Ø 6 mm M3.5 Krmilno vezje: 1.7 N.m – na Obročni čepni terminali – z izvijačemPhilips št. 2 M3.5 Močnostni tokokrog: 1.7 N.m – na Obročni čepni terminali – z izvijačemPhilips št. 2 M3.5 Močnostni tokokrog: 1.7 N.m – na Obročni čepni terminali – z izvijačemPloščat Ø 6 mm M3.5 Krmilno vezje: 1.7 N.m – na Obročni čepni terminali – z izvijačemPozidriv št. 2 M3.5 Močnostni tokokrog: 1.7 N.m – na Obročni čepni terminali – z izvijačemPozidriv št. 2 M3.5
Mehanska vzdržljivost	30 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog 145 A 40 °C – 10 s za Močnostni tokokrog 240 A 40 °C – 1 s za Močnostni tokokrog 40 A 40 °C – 10 min za Močnostni tokokrog 84 A 40 °C – 1 min za Močnostni tokokrog
Certifikati izdelkov	IEC CCC EAC UA TR UKCA
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
[Uc] Krmilna napetost	24 V DC
Maksimalna izguba moči glede na pol	2.5 W AC-1 0.8 W AC-3 0.8 W AC-3e
Povprečna impedanca	2.5 MOhm – Ith 32 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Tehnologija tuljave	Z integrirano dušilno napravo
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Nadmorska višina delovanja	0 do 3000 m
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-1
Zaščitni pokrov	Z
Tip krmilnega vezja	DC Standard
Standardi	EN/IEC 60947-4-1 EN/IEC 60947-5-1 EN 45545: R22 HL3 EN 45545: R26 HL3 DIN 5510-2
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 50 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 35 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Frekvenca signalnega tokokroga	25 do 400 Hz
Električna vzdržljivost	1.65 Mciklov 18 A AC-3 pri Ue<= 440 V 1 Mciklov 32 A AC-1 pri Ue<= 440 V 1.65 Mciklov 18 A AC-3e pri Ue<= 440 V
Kompatibilnostna koda	LC1D
