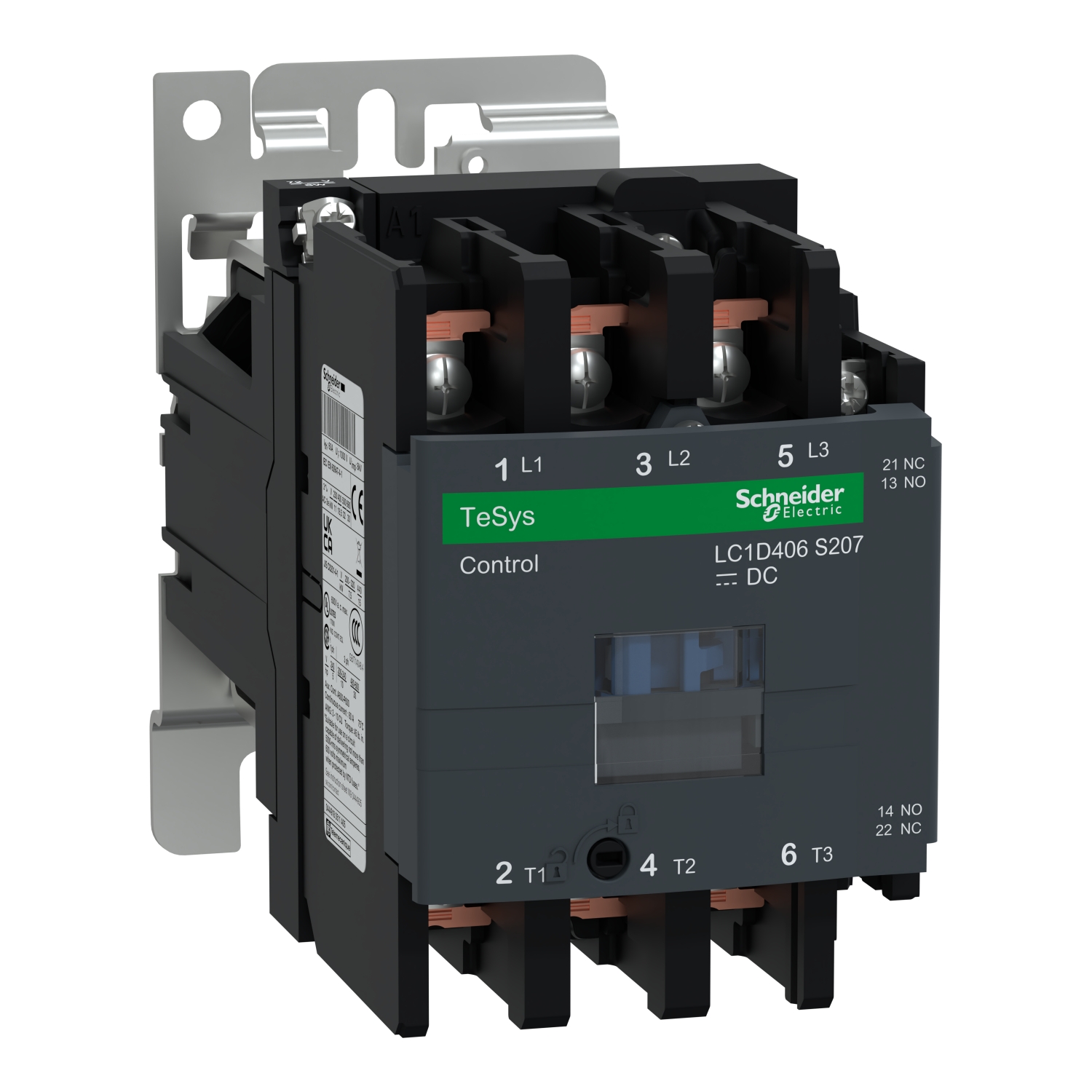

TeSys D kontaktor S207 – 3P (3NO) AC-3 40A – 440V – tuljava 72V DC šir.

LC1D406SWS207

Podatkovni list: PDF

Predvidena odprema:

288,74 € z DDV

TeSys D kontaktor S207 - 3P (3NO) AC-3 40A - 440V - tuljava 72V DC šir.

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 1000 V AC 25 do 400 Hz
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Kontaktor
Kategorija uporabe	AC-3 AC-1 AC-3e
[Ie] Nazivni obratovalni tok	60 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 40 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 40 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog
Opis polov	3P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys TeSys Deca
Kratko ime naprave	LC1D

Komplementarno

Certifikati izdelkov	IEC CCC UKCA
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
[Uc] Krmilna napetost	72 V DC
Maksimalna izguba moči glede na pol	5.4 W AC-1 2.4 W AC-3 2.4 W AC-3e
Povprečna impedanca	1.5 MOhm – Ith 60 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Montažna podpora	Plošča Letev
Poraba energije pri zadrževanju v VA	22-22 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Priključki – terminali	Krmilno vezje: Obročni čepni terminali – external diameter: 8 mm Močnostni tokokrog: Obročni čepni terminali – external diameter: 13 mm
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Maksimalna operativna stopnja	3600 cik/h 60 °C
Vklopna moč v W	22-22 W (pri <20 °C)
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Nadmorska višina delovanja	0 do 3000 m
Prenapetostna kategorija	III
Moč motorja kW	11 kW pri 220/230 V AC 50 Hz (AC-3) 18.5 kW pri 380/400 V AC 50 Hz (AC-3) 22 kW pri 415 V AC 50 Hz (AC-3) 22 kW pri 440 V AC 50 Hz (AC-3) 22 kW pri 500 V AC 50 Hz (AC-3) 30 kW pri 660/690 V AC 50 Hz (AC-3) 22 kW pri 1000 V AC 50 Hz (AC-3) 11 kW pri 220/230 V AC 50 Hz (AC-3e) 18.5 kW pri 380/400 V AC 50 Hz (AC-3e) 22 kW pri 415 V AC 50 Hz (AC-3e) 22 kW pri 440 V AC 50 Hz (AC-3e) 22 kW pri 500 V AC 50 Hz (AC-3e) 30 kW pri 660/690 V AC 50 Hz (AC-3e) 22 kW pri 1000 V AC 50 Hz (AC-3e)
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-1
Zaščitni pokrov	Z
[Ith] Konvencionalni prostozračni toplotni tok	60 A (pri <60 °C) za Močnostni tokokrog 10 A (pri <60 °C) za Signalni tokokrog
Omejitve napetosti regulacijskega vezja	0,1 do 0,3 Uc (-40-70 °C): Opustitev DC 0,7 do 1,25 Uc (-40-50 °C): Delujoče DC 1 do 1,25 Uc (50-70 °C): Delujoče DC
Tip krmilnega vezja	DC Širok nabor
Standardi	EN/IEC 60947-4-1 EN/IEC 60947-5-1 EN 45545: R22 HL3 EN 45545: R26 HL3 DIN 5510-2
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	800 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	800 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947 140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1
Pripadajoč nazivni tok varovalk	80 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 80 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog 10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1
Časovna konstanta	65 ms
Operativni čas	20 do 35 ms Odpiranje 85 do 110 ms Zapiranje
Minimalna preklopna napetost	17 V za Signalni tokokrog
Frekvenca signalnega tokokroga	25 do 400 Hz
Zatezni moment	Krmilno vezje: 1.7 N.m – na Obročni čepni terminali – z izvijačemPloščat Ø 6 mm M3.5 Krmilno vezje: 1.7 N.m – na Obročni čepni terminali – z izvijačemPhilips št. 2 M3.5 Močnostni tokokrog: 2.5 N.m – na Obročni čepni terminali – z izvijačemPloščat Ø 6 mm M5 Močnostni tokokrog: 2.5 N.m – na Obročni čepni terminali – z izvijačemPhilips št. 2 M5
Električna vzdržljivost	1.4 Mciklov 60 A AC-1 pri Ue<= 440 V 1.5 Mciklov 40 A AC-3 pri Ue<= 440 V 1.5 Mciklov 40 A AC-3e pri Ue<= 440 V
Mehanska vzdržljivost	20 Mciklov
Kompatibilnostna koda	LC1D
[Icw] Nazivni kratkotrajen nazivni tok	72 A 40 °C – 10 min za Močnostni tokokrog 165 A 40 °C – 1 min za Močnostni tokokrog 320 A 40 °C – 10 s za Močnostni tokokrog 720 A 40 °C – 1 s za Močnostni tokokrog 100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog
