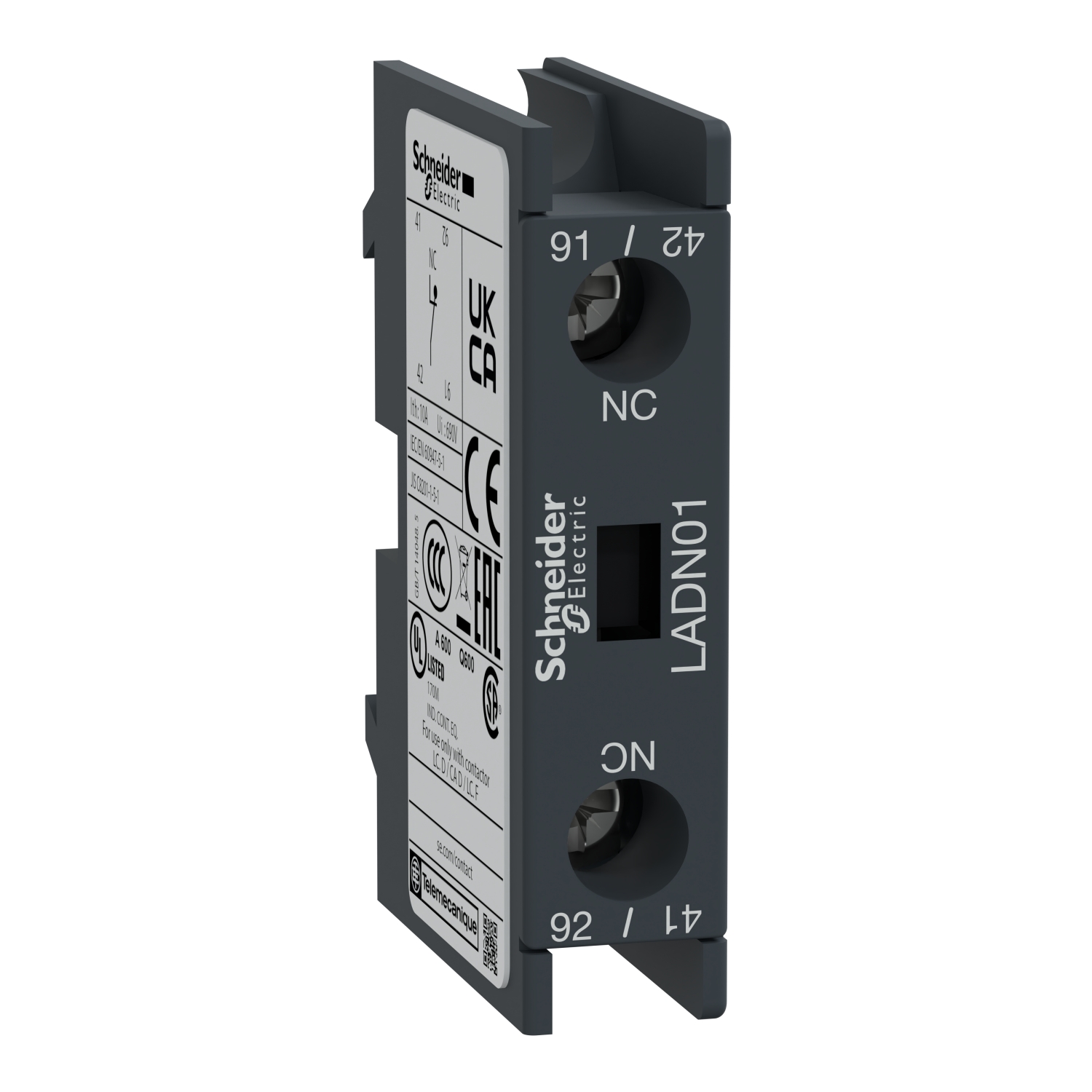

TeSys D – pomožni kontaktni blok – 1 NC – priključki z vijaki in objemkami

LADN01

Podatkovni list: PDF

Predvidena odprema:

9,39 € z DDV

TeSys D - pomožni kontaktni blok - 1 NC - priključki z vijaki in objemkami

Glavno

[Ue] Nazivna operativna napetost	690 V AC 25 do 400 Hz
Izdelek ali sestavni del	Pomožni kontaktni blok
Ime izdelka	TeSys Deca
Konfiguracija kontaktov	1 NC
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C)
Ponudba	TeSys TeSys Deca
Delovanje pomožnih kontaktov	Trenutne
Kratko ime naprave	LADN
Certifikati izdelkov	CB Shema UL CSA CCC EAC UKCA
Združljivost ponudbe izdelkov	TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115
Lokacija montaže	Spredaj
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-5-1 600 V v skladu s/z UL 600 V v skladu s/z CSA
[Ie] Nazivni obratovalni tok	6 A pri 120 V AC-15 1.04 A pri 690 V AC-15 0.55 A pri 125 V DC-13 0.1 A pri 600 V DC-13
Standardi	EN/IEC 60947-5-1 GB/T 14048.5 SIST EN 50012 UL 60947-5-1 CSA C22.2 št. 60947-5-1 IEC 60335-1: Določba 30.2 IEC 60335-2-40: Priloga JJ UL 60335-2-40: Priloga JJ

Komplementarno

Izolacijska upornost	> 10 MOhm
Širina	13 mm
Globina	35 mm
Priključek za neprekinjenost zaščite	Brez
Tip zaščite	GG varovalka 10 A
Irms nazivna zmogljivost izdelave	140 A AC v skladu s/z IEC 60947-5-1 250 A DC v skladu s/z IEC 60947-5-1
Minimalna preklopna napetost	17 V
Zatezni moment	1.7 N.m – z izvijačemPloščat Ø 6 mm 1.7 N.m – z izvijačemPhilips št. 2 1.7 N.m – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	30 Mciklov
Barva	Temno siva
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Brez prekrivanja NC in NO kontaktov 1.5 ms Ob energizaciji Brez prekrivanja NC in NO kontaktov
Dovoljena kratkoročna nazivnost	100 A 1 s 120 A 500 ms 140 A 100 ms
Minimalni preklopni tok	5 mA
Teža izdelka (neto)	0.02 kg
Višina	48 mm
Priključki – terminali	Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 1 kabel/li 1-4 mm²Togo Brez konca kabla Vijačni priključki 2 kabel/li 1-4 mm²Togo Brez konca kabla
