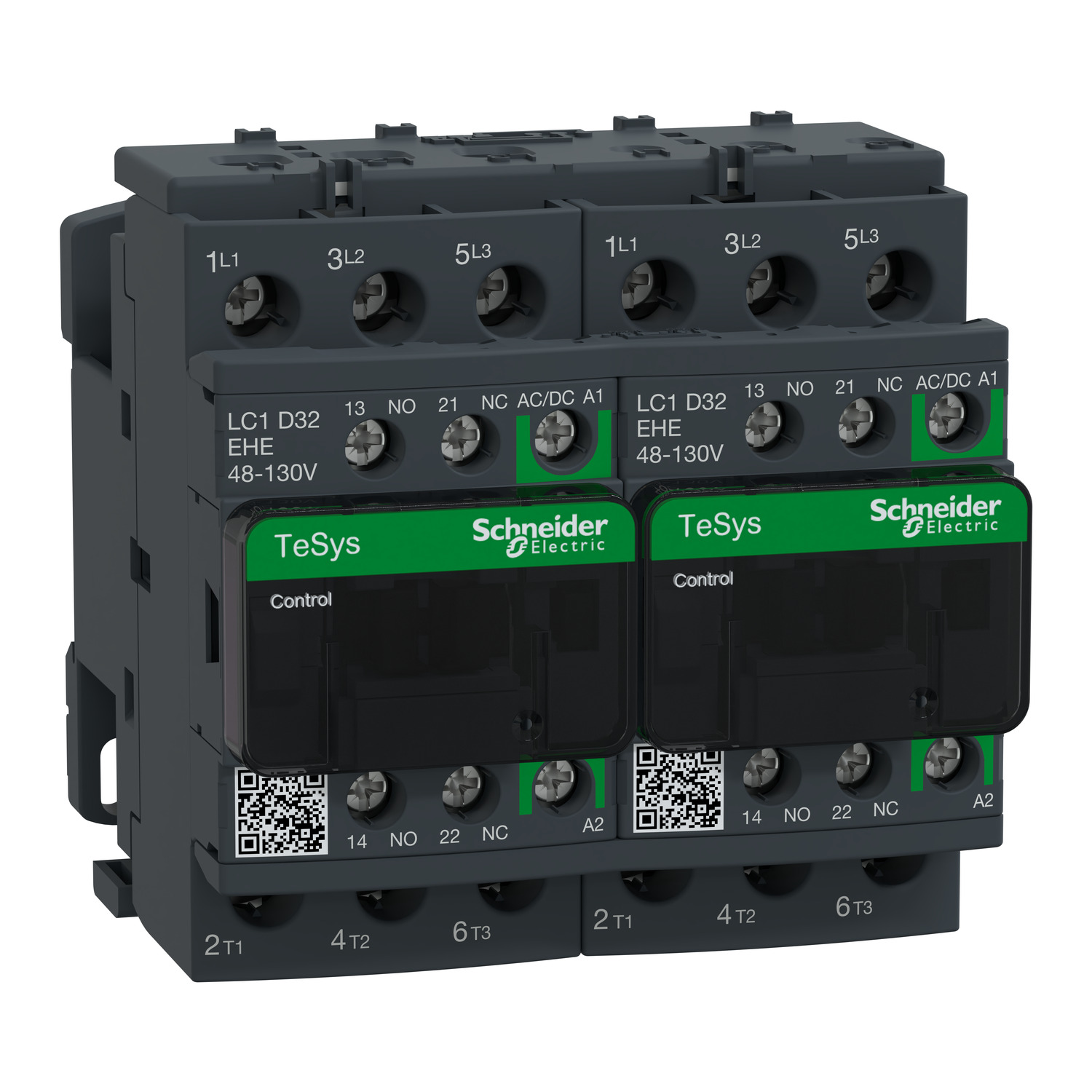

TeSys D rev. kontaktor – 3P – 440 V – 32 A AC-3 – 48 do 130 V AC/DC tul.

LC2D32EHE

Podatkovni list: PDF

Predvidena odprema:

388,91 € z DDV

TeSys D rev. kontaktor - 3P - 440 V - 32 A AC-3 - 48 do 130 V AC/DC tul.

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Montažna podpora	Letev Plošča
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Povratni kontaktor
Certifikati izdelkov	CCC CSA EAC UL KC DNV-GL LROS (Lloyds register pošiljke) UKCA
Ime izdelka	Tesys Deca zeleni TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h 60 °C
Opis polov	3P
Moč motorja hp	2 hp pri 115 V AC 60 Hz za 1 faza motorji 5 hp pri 230/240 V AC 60 Hz za 1 faza motorji 10 hp pri 200/208 V AC 60 Hz za 3 faze motorji 10 hp pri 230/240 V AC 60 Hz za 3 faze motorji 20 hp pri 460/480 V AC 60 Hz za 3 faze motorji 25 hp pri 575/600 V AC 60 Hz za 3 faze motorji
Moč motorja kW	7.5 kW pri 220 do 230 V AC 50 Hz 15 kW pri 380 do 400 V AC 50 Hz 15 kW pri 415 V AC 50 Hz 15 kW pri 440 V AC 50 Hz 18.5 kW pri 500 V AC 50 Hz 18.5 kW pri 660 do 690 V AC 50 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 50 A (pri <60 °C) za Močnostni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	550 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 550 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Ponudba	TeSys TeSys Deca
Operativni čas	45 do 55 ms Zapiranje 20 do 90 ms Odpiranje
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	15 Mciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog 260 A 40 °C – 10 s za Močnostni tokokrog 430 A 40 °C – 1 s za Močnostni tokokrog 60 A 40 °C – 10 min za Močnostni tokokrog 138 A 40 °C – 1 min za Močnostni tokokrog
[Uc] Krmilna napetost	48 do 130 V AC 50/60 Hz 48 do 130 V DC
Maksimalna izguba moči glede na pol	2 W AC-3 5 W AC-1
Povprečna impedanca	2 MOhm – Ith 50 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-3 AC-1
[Ie] Nazivni obratovalni tok	32 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 50 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 32 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz AC/DC elektronsko DC AC/DC elektronsko
Standardi	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 št. 60947-4-1 IEC 60335-1
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 63 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 63 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden Močnostni tokokrog: Vijačni priključki 1 kabel/li 2.5-10 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-10 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 1-10 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 kabel/li 1.5-6 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 kabel/li 1.5-10 mm²Trden Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-10 mm²Trden
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	2.1 Mciklov 29 A AC-3 <= 440 V 0.9 Mciklov 50 A AC-1 <= 440 V

Komplementarno

Poraba energije pri zadrževanju v VA	0.8-0.8 W 20 °C 1.3-1.3 VA 20 °C) 50/60 Hz
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Vklopna moč v W	24-24 W 20 °C
Omejitve napetosti regulacijskega vezja	<= 0,1 Uc (-40-70 °C): Opustitev AC/DC 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC/DC 1 do 1,1 Uc (60-70 °C): Delujoče AC/DC
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	0.8-0.8 W 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Vklopna moč v VA	25-25 VA 50/60 Hz 20 °C)
Tehnologija tuljave	Vgrajeni dvosmerni omejevalnik
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
