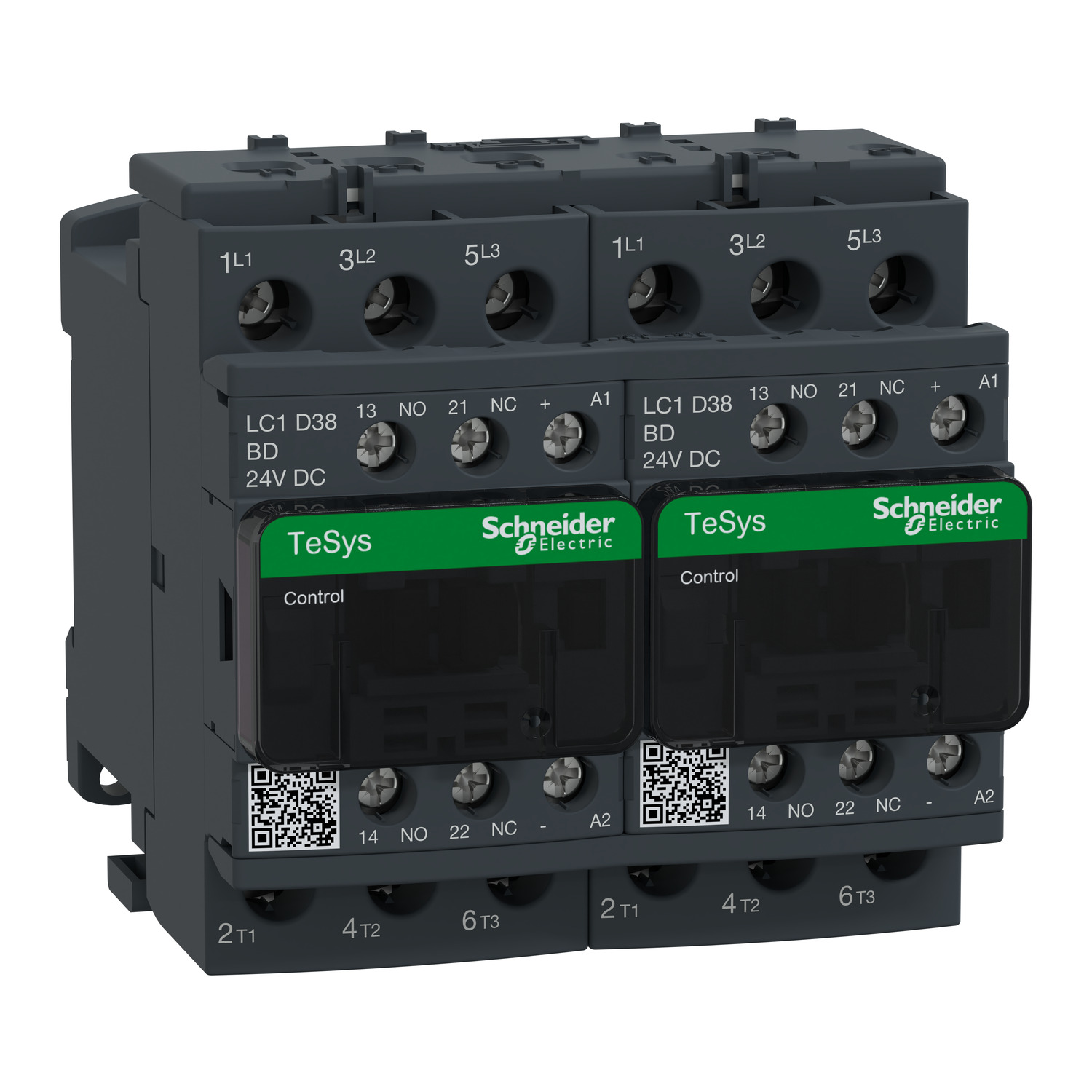

TeSys D rever. kont. – 3P (3 NO) – AC-3 – 440 V 38 A – 24 V DC tuljava

LC2D38BD

Podatkovni list: PDF

Predvidena odprema:

308,10 € z DDV

TeSys D rever. kont. - 3P (3 NO) - AC-3 - 440 V 38 A - 24 V DC tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz Močnostni tokokrog: <= 300 V DC
Montažna podpora	Letev Plošča
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Povratni kontaktor
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h 60 °C
Opis polov	3P
Moč motorja hp	5 hp pri 240 V AC 60 Hz za 1 faza motorji
Moč motorja kW	9 kW pri 220 do 230 V AC 50 do 60 Hz 18.5 kW pri 380 do 400 V AC 50 do 60 Hz 18.5 kW pri 415 V AC 50 do 60 Hz 18.5 kW pri 440 V AC 50 do 60 Hz 18.5 kW pri 500 V AC 50 do 60 Hz 18.5 kW pri 660 do 690 V AC 50 do 60 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 50 A (pri <60 °C) za Močnostni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	550 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 550 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Ponudba	TeSys TeSys Deca
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	30 Mciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	60 A 40 °C – 10 min za Močnostni tokokrog 430 A 40 °C – 1 s za Močnostni tokokrog 150 A 40 °C – 1 min za Močnostni tokokrog 310 A 40 °C – 10 s za Močnostni tokokrog 100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog
Certifikati izdelkov	UL CSA RINA GOST CCC DNV LROS (Lloyds register pošiljke) GL BV UKCA CB
[Uc] Krmilna napetost	24 V DC
Maksimalna izguba moči glede na pol	5 W AC-1 3 W AC-3 3 W AC-3e
Povprečna impedanca	2 MOhm – Ith 50 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-3 AC-1 AC-3e
[Ie] Nazivni obratovalni tok	50 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 38 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 38 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog
Operativni čas	53,55 do 72,45 ms Zapiranje 16 do 24 ms Odpiranje
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom
Zaščitni pokrov	Z
Tip krmilnega vezja	DC Standard
Standardi	CSA C22.2 št. 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 63 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 63 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden Močnostni tokokrog: Vijačni priključki 1 kabel/li 2.5-10 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-10 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 1-10 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 kabel/li 1.5-6 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 kabel/li 1.5-10 mm²Trden Močnostni tokokrog: Vijačni priključki 2 kabel/li 2.5-10 mm²Trden
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	1.4 Mciklov 50 A AC-1 pri Ue<= 440 V 1.4 Mciklov 38 A AC-3 pri Ue<= 440 V 1.4 Mciklov 38 A AC-3e pri Ue<= 440 V

Komplementarno

Kompatibilnost kontakta	M4
Poraba energije pri zadrževanju v VA	5.4-5.4 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Vklopna moč v W	5.4-5.4 W (pri <20 °C)
Omejitve napetosti regulacijskega vezja	0,1 do 0,25 Uc (-40-70 °C): Opustitev DC 0,7 do 1,25 Uc (-40-60 °C): Delujoče DC 1 do 1,25 Uc (60-70 °C): Delujoče DC
Časovna konstanta	28 ms
Minimalna preklopna napetost	17 V za Signalni tokokrog
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Tehnologija tuljave	Vgrajen dvosmerni dvodimenzionalni omejevalnik diode
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
