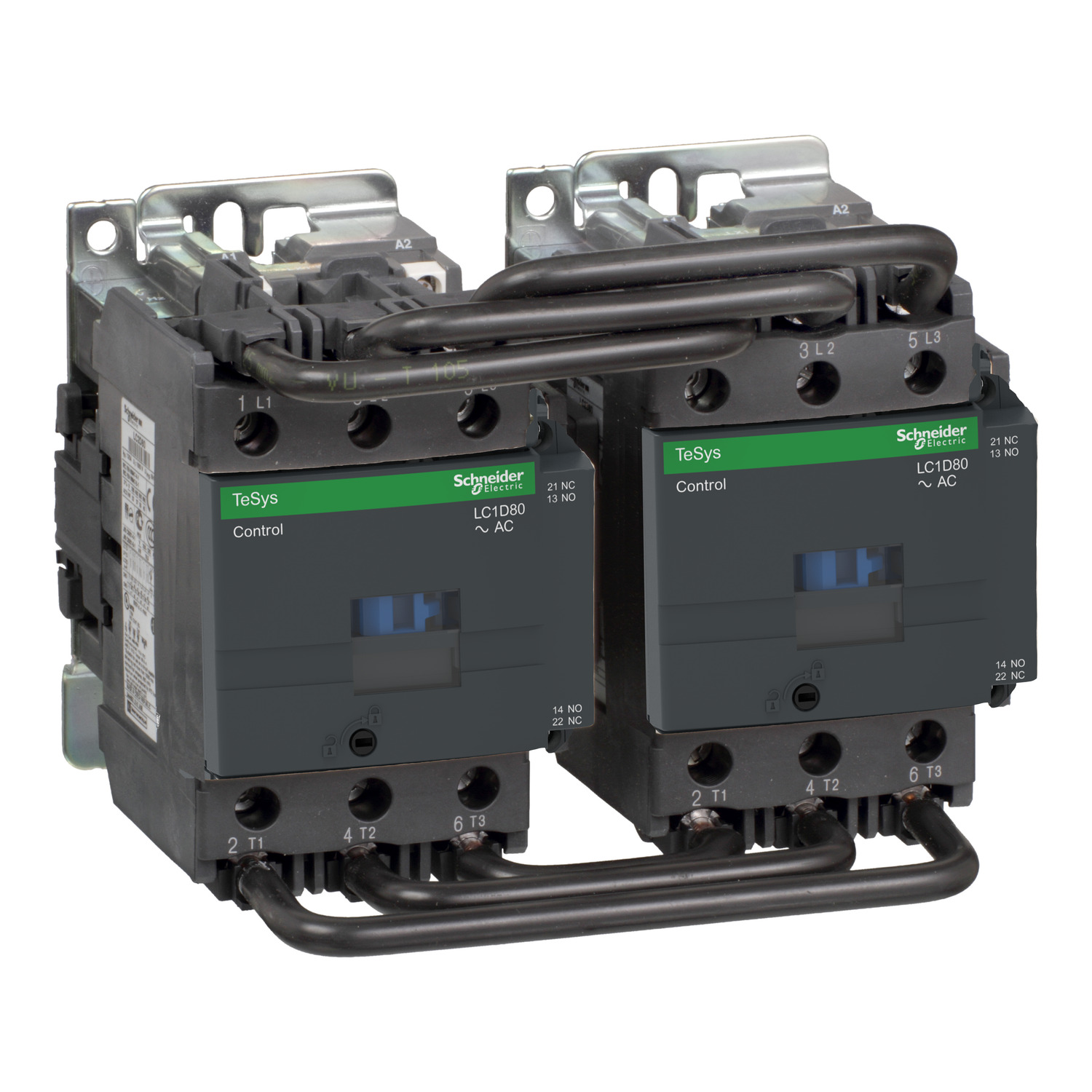

TeSys D rever. kont. – 3P (3 NO) – AC-3 – 440 V 80 A – 220 V AC tuljava

LC2D80M7

Podatkovni list: PDF

Predvidena odprema:

537,91 € z DDV

TeSys D rever. kont. - 3P (3 NO) - AC-3 - 440 V 80 A - 220 V AC tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz Močnostni tokokrog: <= 300 V DC
Montažna podpora	Letev Plošča
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Povratni kontaktor
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h 60 °C
Opis polov	3P
Moč motorja hp	20 hp pri 200/208 V AC 60 Hz za 3 faze motorji 7.5 hp pri 115 V AC 60 Hz za 1 faza motorji 15 hp pri 230/240 V AC 60 Hz za 1 faza motorji 25 hp pri 230/240 V AC 60 Hz za 3 faze motorji 60 hp pri 460/480 V AC 60 Hz za 3 faze motorji 60 hp pri 575/600 V AC 60 Hz za 3 faze motorji
Moč motorja kW	22 kW pri 220 do 230 V AC 50 Hz 37 kW pri 380 do 400 V AC 50 Hz 45 kW pri 415 do 440 V AC 50 Hz 55 kW pri 500 V AC 50 Hz 45 kW pri 660 do 690 V AC 50 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 125 A (pri <60 °C) za Močnostni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Ponudba	TeSys
Zatezni moment	Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 12 N.m – na Konektor – z izvijačemPloščat Ø 6 do Ø 8 mm Močnostni tokokrog: 12 N.m – na Konektor Šesterokotno glava vijaka 4 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	4 Mciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	135 A 40 °C – 10 min za Močnostni tokokrog 320 A 40 °C – 1 min za Močnostni tokokrog 640 A 40 °C – 10 s za Močnostni tokokrog 990 A 40 °C – 1 s za Močnostni tokokrog 100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog
Certifikati izdelkov	UL CSA RINA GOST CCC DNV LROS (Lloyds register pošiljke) GL BV UKCA
[Uc] Krmilna napetost	220 V AC 50/60 Hz
Maksimalna izguba moči glede na pol	12.5 W AC-1 5.1 W AC-3 5.1 W AC-3e
Povprečna impedanca	0.8 MOhm – Ith 125 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-1 AC-3 AC-3e AC-4
[Ie] Nazivni obratovalni tok	125 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog 55 A (pri <60 °C) pri <= 400 V AC AC-4 za Močnostni tokokrog
Operativni čas	20 do 35 ms Zapiranje 6 do 20 ms Odpiranje
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz
Standardi	CSA C22.2 št. 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 200 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 160 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 1 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 1 kabel/li 4-50 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 2 kabel/li 4-25 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 1 kabel/li 4-50 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 2 kabel/li 4-16 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 1 kabel/li 4-50 mm²Trden Močnostni tokokrog: Konektor 2 kabel/li 4-25 mm²Trden
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	0.8 Mciklov 125 A AC-1 pri Ue<= 440 V 1.5 Mciklov 80 A AC-3 pri Ue<= 440 V 1.5 Mciklov 80 A AC-3e

Komplementarno

Kompatibilnost kontakta	M11
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Razpon napajanja/energije	15-25 kW pri 200-240 V 3 faze 30-50 kW pri 380-440 V 3 faze 30-50 kW pri 480-500 V 3 faze 55-100 kW pri 480-500 V 3 faze
Poraba energije pri zadrževanju v VA	26-26 VA 60 Hz cos phi 0.3 (pri <20 °C) 26-26 VA 50 Hz cos phi 0.3 (pri <20 °C)
Omejitve napetosti regulacijskega vezja	0,3 do 0,6 Uc (-40-70 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-55 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-55 °C): Delujoče AC 60 Hz 1 do 1,1 Uc (55-70 °C): Delujoče AC 50/60 Hz
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	6-10 W pri 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Napetost tuljave kontaktorja	220 V AC Standard
Vklopna moč v VA	245-245 VA 60 Hz cos phi 0.75 (pri <20 °C) 245-245 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Tip motornega zagona	Povratni kontaktor
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
