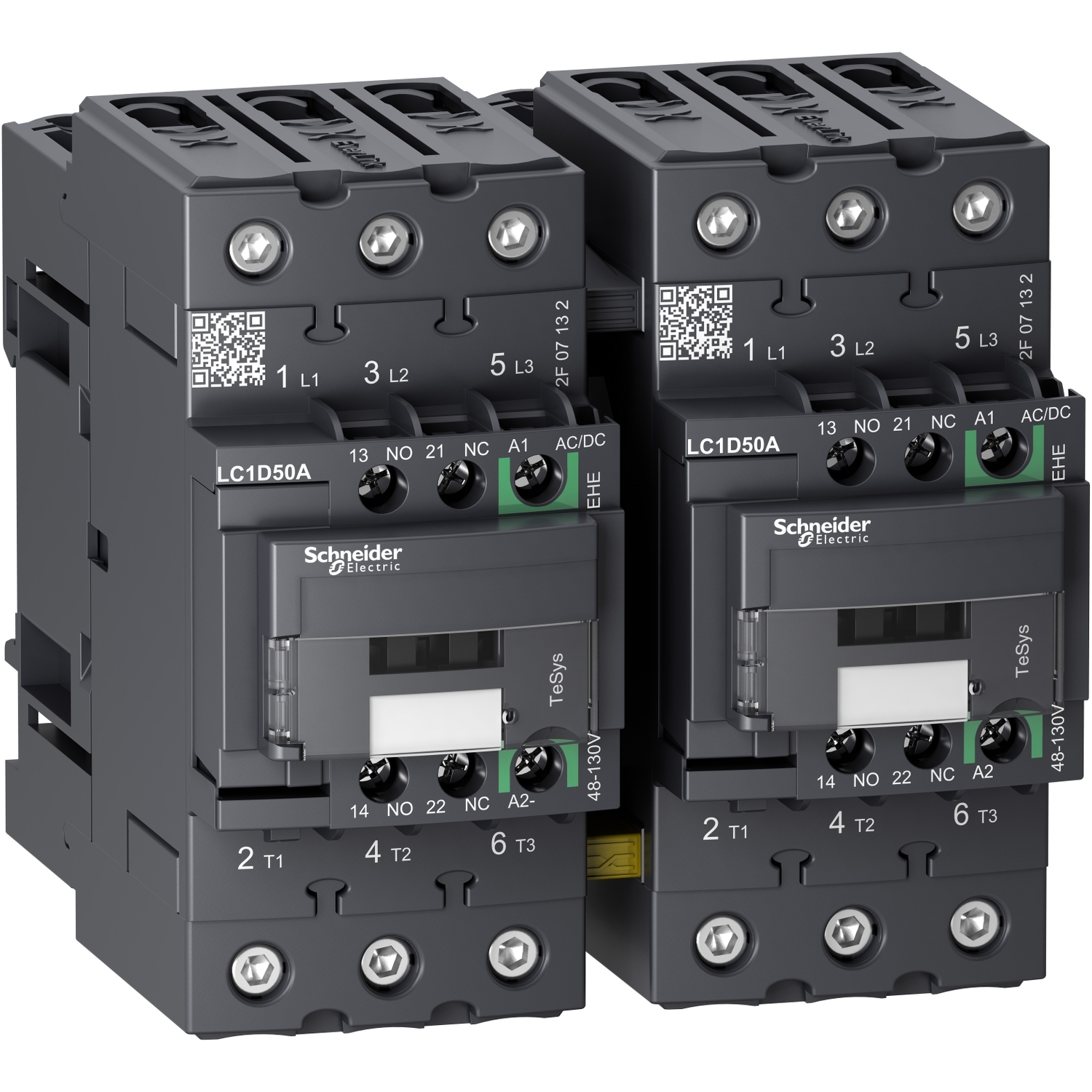

TeSys D reverz. kontaktor – 3P- 440 V -50 A AC-3 – 48 do 130 V AC/DC tul.

LC2D50AEHE

Podatkovni list: PDF

Predvidena odprema:

557,27 € z DDV

TeSys D reverz. kontaktor - 3P- 440 V -50 A AC-3 - 48 do 130 V AC/DC tul.

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: 690 V AC 25 do 400 Hz
Montažna podpora	Letev Plošča
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Povratni kontaktor
Certifikati izdelkov	CCC CSA EAC UL KC DNV-GL LROS (Lloyds register pošiljke) UKCA
Ime izdelka	Tesys Deca zeleni TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h 60 °C
Opis polov	3P
Moč motorja hp	3 hp pri 115 V AC 60 Hz za 1 faza motorji 7.5 hp pri 230/240 V AC 60 Hz za 1 faza motorji 15 hp pri 200/208 V AC 60 Hz za 3 faze motorji 15 hp pri 230/240 V AC 60 Hz za 3 faze motorji 40 hp pri 460/480 V AC 60 Hz za 3 faze motorji 40 hp pri 575/600 V AC 60 Hz za 3 faze motorji
Moč motorja kW	15 kW pri 220 do 230 V AC 50 Hz 22 kW pri 380 do 400 V AC 50 Hz 25 kW pri 415 V AC 50 Hz 30 kW pri 440 V AC 50 Hz 30 kW pri 500 V AC 50 Hz 33 kW pri 660 do 690 V AC 50 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 80 A (pri <60 °C) za Močnostni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	900 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 900 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Ponudba	TeSys TeSys Deca
Operativni čas	55 do 65 ms Zapiranje 20 do 120 ms Odpiranje (oznaka datuma>= 17221) 20 do 80 ms Odpiranje (oznaka datuma>= 18011)
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 8 N.m – na EverLink BTR vijačni konektorji – kabel 25-35 mm² Šesterokotno glava vijaka 4 mm Močnostni tokokrog: 5 N.m – na EverLink BTR vijačni konektorji – kabel 1-25 mm² Šesterokotno glava vijaka 4 mm
Mehanska vzdržljivost	6 Mciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog 400 A 40 °C – 10 s za Močnostni tokokrog 810 A 40 °C – 1 s za Močnostni tokokrog 84 A 40 °C – 10 min za Močnostni tokokrog 208 A 40 °C – 1 min za Močnostni tokokrog
[Uc] Krmilna napetost	48 do 130 V AC 50/60 Hz 48 do 130 V DC
Maksimalna izguba moči glede na pol	3.7 W AC-3 9.6 W AC-1
Povprečna impedanca	1.5 MOhm – Ith 80 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-1 AC-3
[Ie] Nazivni obratovalni tok	50 A (pri <60 °C) pri <= 440 V AC-3 za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC-1 za Močnostni tokokrog
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz AC/DC elektronsko DC AC/DC elektronsko
Standardi	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 št. 60947-4-1 IEC 60335-1
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 100 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 100 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: EverLink BTR vijačni konektorji 2 kabel/li 1-25 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: EverLink BTR vijačni konektorji 2 kabel/li 1-25 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm²Trden Močnostni tokokrog: EverLink BTR vijačni konektorji 2 kabel/li 1-25 mm²Trden
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	1.8 Mciklov 42 A AC-3 <= 440 V 0.5 Mciklov 80 A AC-1 <= 440 V

Komplementarno

Poraba energije pri zadrževanju v VA	0.9-0.9 W 20 °C 1.4-1.4 VA 20 °C) 50/60 Hz
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Vklopna moč v W	19-19 W 20 °C
Omejitve napetosti regulacijskega vezja	<= 0,1 Uc (-40-70 °C): Opustitev AC/DC 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC/DC 1 do 1,1 Uc (60-70 °C): Delujoče AC/DC
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	0.9-0.9 W 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Vklopna moč v VA	23-23 VA 50/60 Hz 20 °C)
Tehnologija tuljave	Vgrajeni dvosmerni omejevalnik
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
