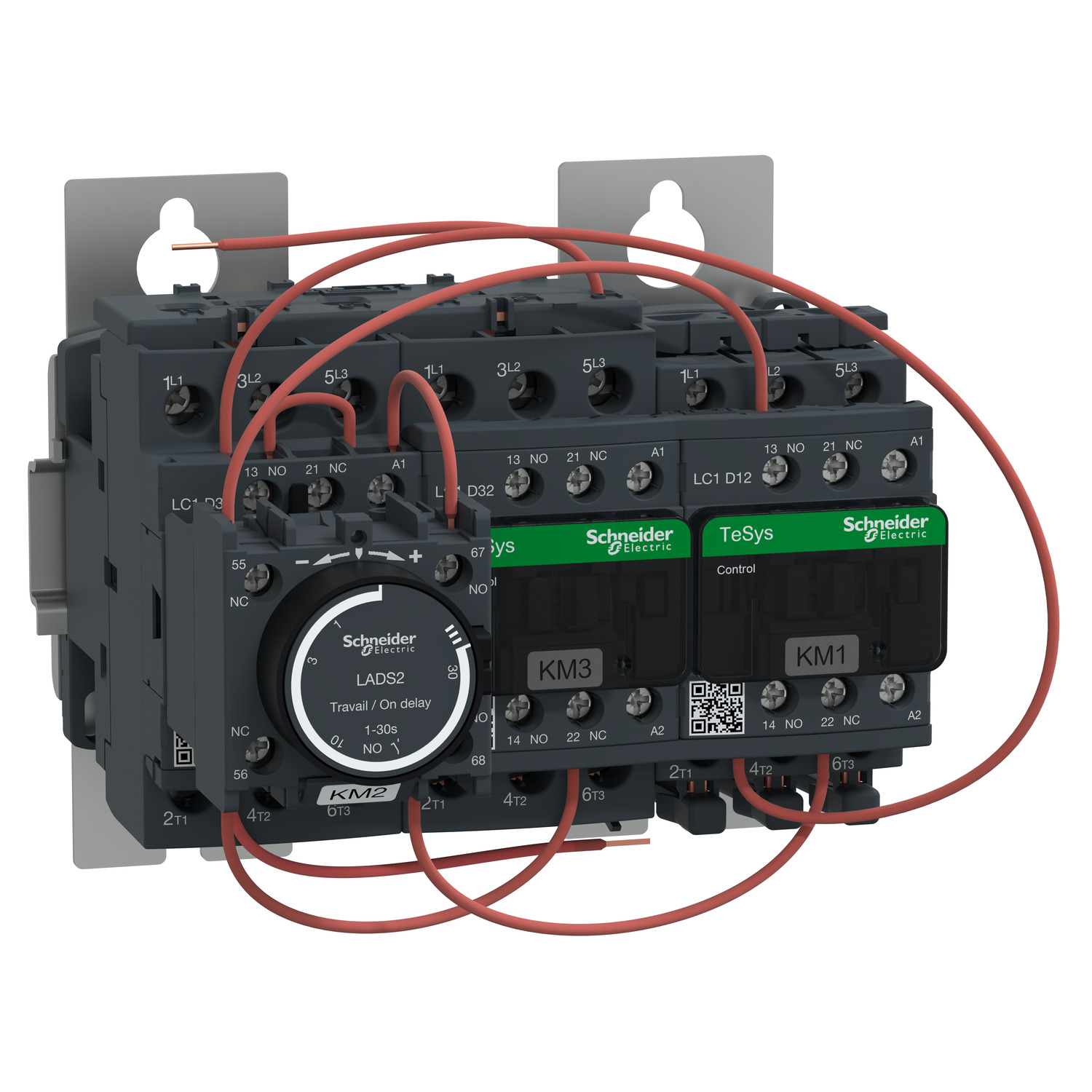

TeSys D – zaganjalnik zvezda-trikot – 3 x 3P (3 NO) – 32 A – 230 V AC tuljava

LC3D32AP7

Podatkovni list: PDF

Predvidena odprema:

480,67 € z DDV

TeSys D - zaganjalnik zvezda-trikot - 3 x 3P (3 NO) - 32 A - 230 V AC tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Standardi	EN 60947-4-1 IEC 60947-5-1 CSA C22.2 št. 14 EN 60947-5-1 UL 508 IEC 60947-4-1 IEC 60335-1
Montažna podpora	Plošča
Aplikacija kontaktorja	Krmilnik motorja
Izdelek ali sestavni del	Star delta zaganjalnik
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Moč motorja kW	15 kW pri 220/230 V AC 50/60 Hz 25 kW pri 380/400 V AC 50/60 Hz 30 kW pri 415 V AC 50/60 Hz 30 kW pri 440 V AC 50/60 Hz
Opis polov	3 x 3P
Tip blokade	Mehansko
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys TeSys Deca
Dobavljena oprema	Zaščitni pokrov
Kratko ime naprave	LC3D
Certifikati izdelkov	GOST RINA UL CSA BV DNV LROS (Lloyds register pošiljke) CCC GL
[Uc] Krmilna napetost	230 V AC 50/60 Hz
Konfiguracija kontaktov	3 x 3 NO
Kategorija uporabe	AC-3
[Ie] Nazivni obratovalni tok	32 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom
Tip krmilnega vezja	AC pri 50/60 Hz
Predstavitev naprave	Pred-ožičeno
Sestava pomožnega kontakta	1 NC KM1 ˝star˝ kontaktor
Električna vzdržljivost	1.65 Mciklov 32 A AC-3 pri Ue<= 440 V

Komplementarno

Razpon napajanja/energije	15-25 kW pri 380-440 V 3 faze 15-25 kW pri 200-240 V 3 faze 30-50 kW pri 380-440 V 3 faze
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 2.5-10 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-10 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1-10 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 1.5-6 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 1.5-10 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-10 mm² – togost kabla: Trden Brez konca kabla
Maksimalna operativna stopnja	30 cik/h 60 °C
Poraba energije pri zadrževanju v VA	7.5-7.5 VA 60 Hz cos phi 0.3 (pri <20 °C) 7-7 VA 50 Hz cos phi 0.3 (pri <20 °C)
Širina	166 mm
Globina	149 mm
Omejitve napetosti regulacijskega vezja	Opustitev: 0,3 do 0,6 Uc pri 50/60 Hz (pri <60 °C) Delujoče: 0,8 do 1,1 Uc pri 50 Hz (pri <60 °C) Delujoče: 0,85 do 1,1 Uc pri 60 Hz (pri <60 °C)
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	15 Mciklov
Disipacija toplote	2-3 W pri 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Napetost tuljave kontaktorja	230 V AC Standard
Teža izdelka (neto)	2.03 kg
Vklopna moč v VA	70-70 VA 60 Hz cos phi 0.75 (pri <20 °C) 70-70 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Tip pomožnega kontakta	Mehansko povezani IEC 60947-5-1 3 x 1 NO + 1 NC Zrcalni kontakt IEC 60947-4-1 3 x 1 NC
Preklopna napetost	17 V Signalni tokokrog
Višina	124 mm
Začetni čas	30 s
Tip motornega zagona	Star delta zaganjalnik
Frekvenca signalnega tokokroga	25 do 400 Hz
