TeSys D – zaganjalnik zvezda-trikot – 3 x 3P (3 NO) – 80 A – 230 V AC tuljava

LC3D80P7

Podatkovni list: PDF

Predvidena odprema:

993,32 € z DDV

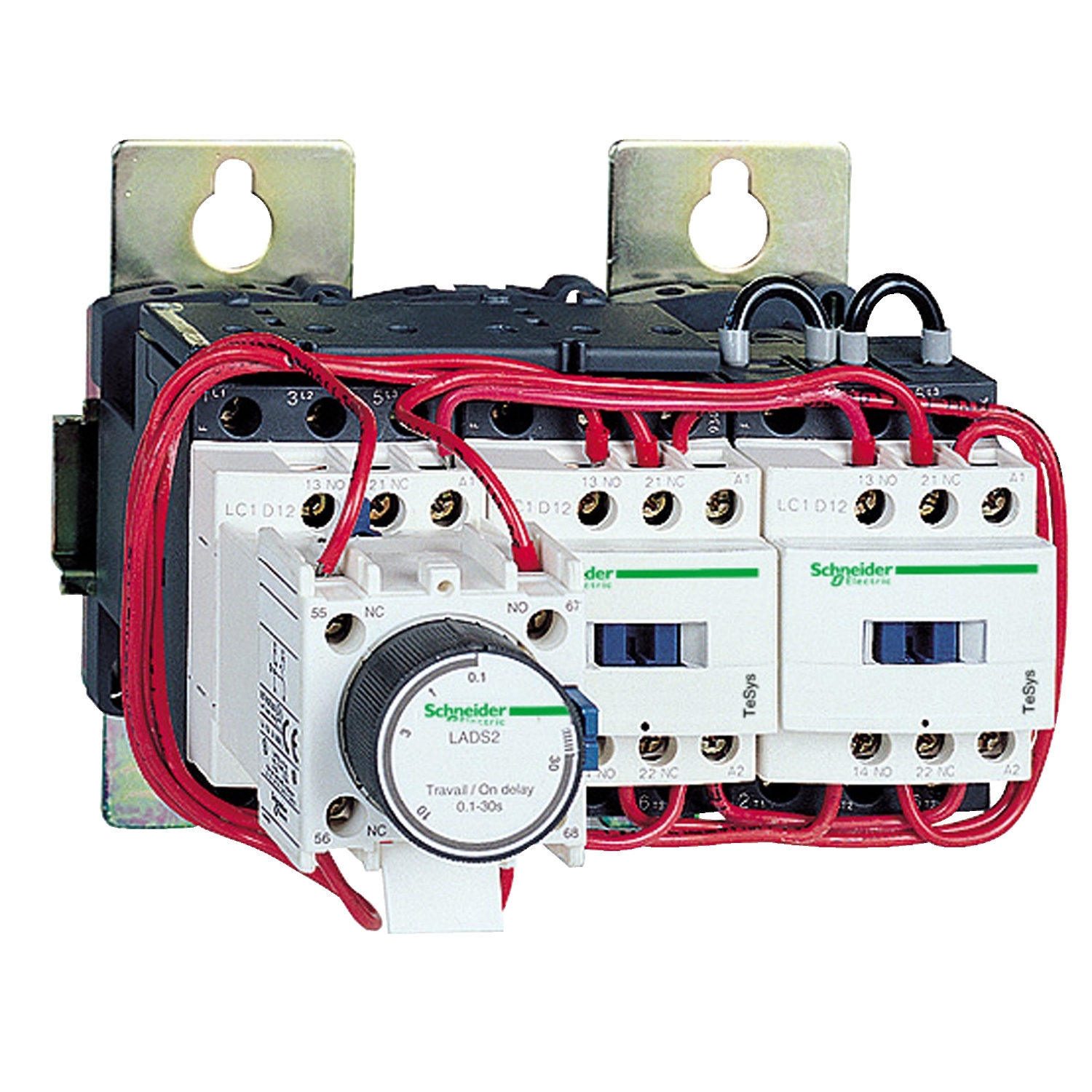

TeSys D - zaganjalnik zvezda-trikot - 3 x 3P (3 NO) - 80 A - 230 V AC tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Standardi	EN 60947-5-1 UL 508 EN 60947-4-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 št. 14
Montažna podpora	Plošča
Aplikacija kontaktorja	Krmilnik motorja
Izdelek ali sestavni del	Star delta zaganjalnik
Ime izdelka	TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Moč motorja kW	37 kW pri 220/230 V AC 50/60 Hz 75 kW pri 380/400 V AC 50/60 Hz 75 kW pri 415 V AC 50/60 Hz 75 kW pri 440 V AC 50/60 Hz
Opis polov	3 x 3P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys
Kratko ime naprave	LC3D
Certifikati izdelkov	LROS (Lloyds register pošiljke) CCC GL CSA DNV RINA BV UL GOST
[Uc] Krmilna napetost	230 V AC 50/60 Hz
Konfiguracija kontaktov	3 x 3 NO
Kategorija uporabe	AC-3
[Ie] Nazivni obratovalni tok	80 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 1000 V v skladu s/z IEC 60947-1
Tip krmilnega vezja	AC pri 50/60 Hz
Predstavitev naprave	Pred-ožičeno
Sestava pomožnega kontakta	1 NC KM2 ˝line˝ kontaktor 1 NO KM3 ˝delta˝ kontaktor
Električna vzdržljivost	10 Mciklov 80 A AC-3 pri Ue<= 440 V

Komplementarno

Razpon napajanja/energije	30-50 kW pri 200-240 V 3 faze 55-100 kW pri 380-440 V 3 faze 15-25 kW pri 200-240 V 3 faze 30-50 kW pri 380-440 V 3 faze
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 4-50 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 4-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 4-50 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 4-16 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 4-50 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 4-25 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem
Maksimalna operativna stopnja	30 cik/h 60 °C
Poraba energije pri zadrževanju v VA	13-13 VA 60 Hz cos phi 0.3 (pri <20 °C) 15-15 VA 50 Hz cos phi 0.3 (pri <20 °C)
Širina	311 mm
Globina	183 mm
Omejitve napetosti regulacijskega vezja	Opustitev: 0,3 do 0,6 Uc pri 50/60 Hz (pri <55 °C) Delujoče: 0,8 do 1,1 Uc pri 50 Hz (pri <55 °C) Delujoče: 0,85 do 1,1 Uc pri 60 Hz (pri <55 °C)
Zatezni moment	Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 12 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 do 8 mm
Mehanska vzdržljivost	4 Mciklov
Disipacija toplote	4-5 W pri 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Napetost tuljave kontaktorja	230 V AC Standard
Teža izdelka (neto)	5.2 kg
Vklopna moč v VA	140-140 VA 60 Hz cos phi 0.75 (pri <20 °C) 160-160 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Tip pomožnega kontakta	Mehansko povezani IEC 60947-5-1 3 x 1 NO + 1 NC Zrcalni kontakt IEC 60947-4-1 3 x 1 NC
Preklopna napetost	17 V Signalni tokokrog
Višina	143 mm
Začetni čas	30 s
Tip motornega zagona	Star delta zaganjalnik
Frekvenca signalnega tokokroga	25 do 400 Hz
