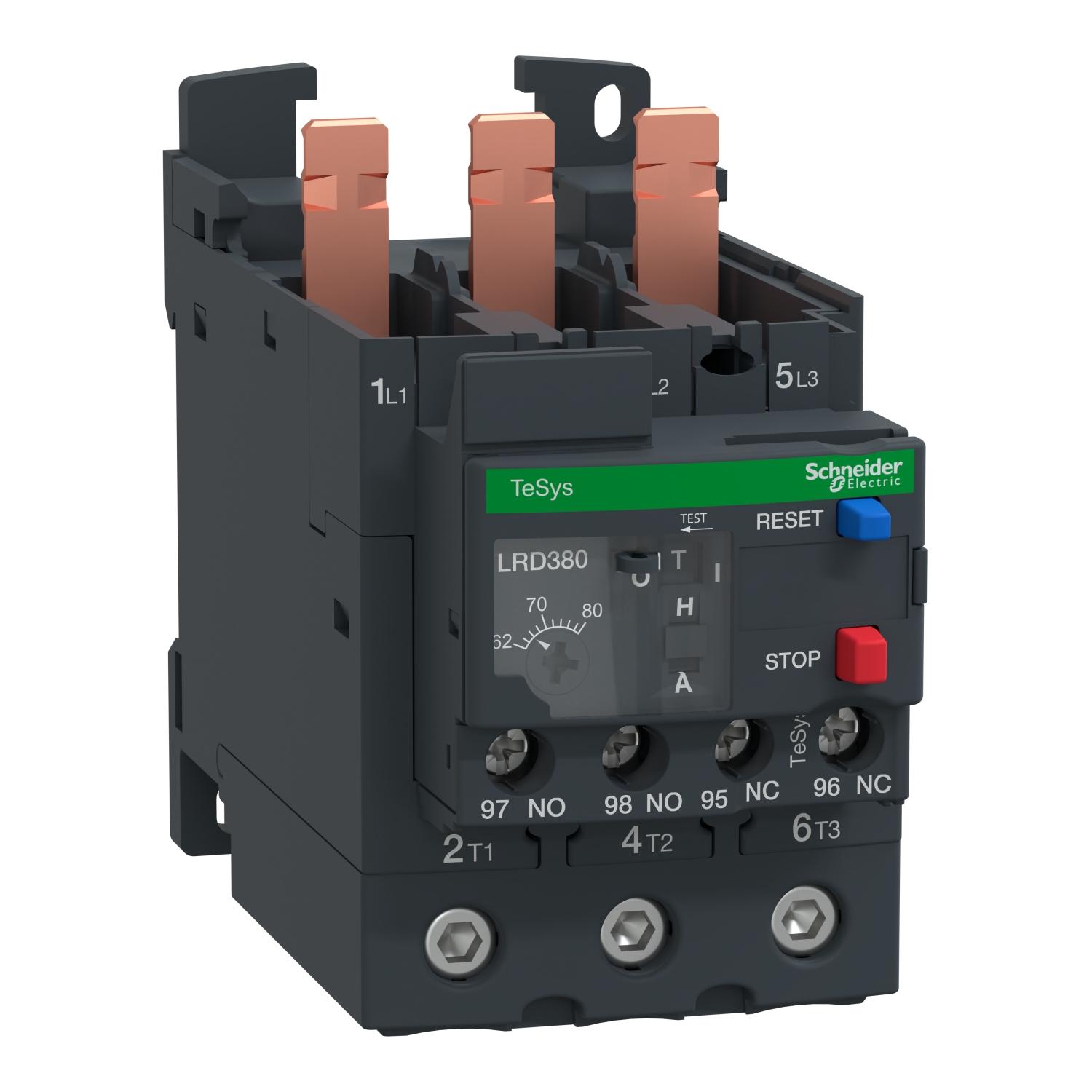

TeSys Deca diferencijalni toplinski relej preopterećenja 62-80A class10A EverLink

LRD380

Podatkovni list: PDF

Predvidena odprema:

118,69 € z DDV

TeSys Deca diferencijalni toplinski relej preopterećenja 62-80A class10A EverLink

Glavno

Relejna aplikacija	Zaščita motorja
Izdelek ali sestavni del	Diferenčni termični preobremenitveni rele
Ime izdelka	TeSys LRD TeSys Deca
Razred toplotne preobremenitve	Razred 10A v skladu s/z IEC 60947-4-1
Ponudba	TeSys TeSys Deca
Združljivost izdelkov	LC1D80A
Kratko ime naprave	LRD
Tip omrežja	AC DC
Območje nastavitve toplotne zaščite	62-80 A
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V v skladu s/z UL 60947-4-1 Močnostni tokokrog: 600 V v skladu s/z CSA C22.2 št. 14

Komplementarno

Omrežna frekvenca	0 do 400 Hz
Priključki – terminali	Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv s kabelskim koncem Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm² Prilagodljiv s kabelskim koncem Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm² Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm² Prilagodljiv Močnostni tokokrog: EverLink BTR vijačni konektorji 1 kabel/li 1-35 mm² Prilagodljiv Močnostni tokokrog: Neposredna terminalna povezava na Zgoraj
[Ue] Nazivna operativna napetost	690 V AC 0 do 400 Hz za Močnostni tokokrog v skladu s/z IEC 60947-4-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Dovoljeni tok	0.95 A pri 380 V AC-15 za Signalni tokokrog 0.06 A pri 440 V DC-13 za Signalni tokokrog
Širina	55 mm
Globina	123 mm
[Ith] Konvencionalni prostozračni toplotni tok	5 A za Signalni tokokrog
Fazna okvara občutljivosti	Prožilni tok 130% Ir na dveh fazah, zadnja na 0
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki Močnostni tokokrog: 5 N.m – na EverLink BTR vijačni konektorji – kabel 25-25 mm² Močnostni tokokrog: 8 N.m – na EverLink BTR vijačni konektorji – kabel 35-35 mm²
Sestava pomožnega kontakta	1 NO + 1 NC
Teža izdelka (neto)	0.375 kg
Tip krmiljenja	Rdeča Tipka: Zaustavitev Modra Tipka: Ponastavitev
Montažna podpora	Plošča, z vrstnimi sponkami LAD96560 na vrhu Letev, z vrstnimi sponkami LAD96560 na vrhu Neposredna montaža pod kontaktor
Temperaturna kompenzacija	-20-60 °C
Višina	70 mm
Pripadajoč nazivni tok varovalk	4 A gG za Signalni tokokrog 4 A BS za Signalni tokokrog
Maksimalna izguba moči glede na pol	4.8 W
Prag proženja	1,14 +/- 0,06 Ir v skladu s/z IEC 60947-4-1
Kompatibilnostna koda	LRD
