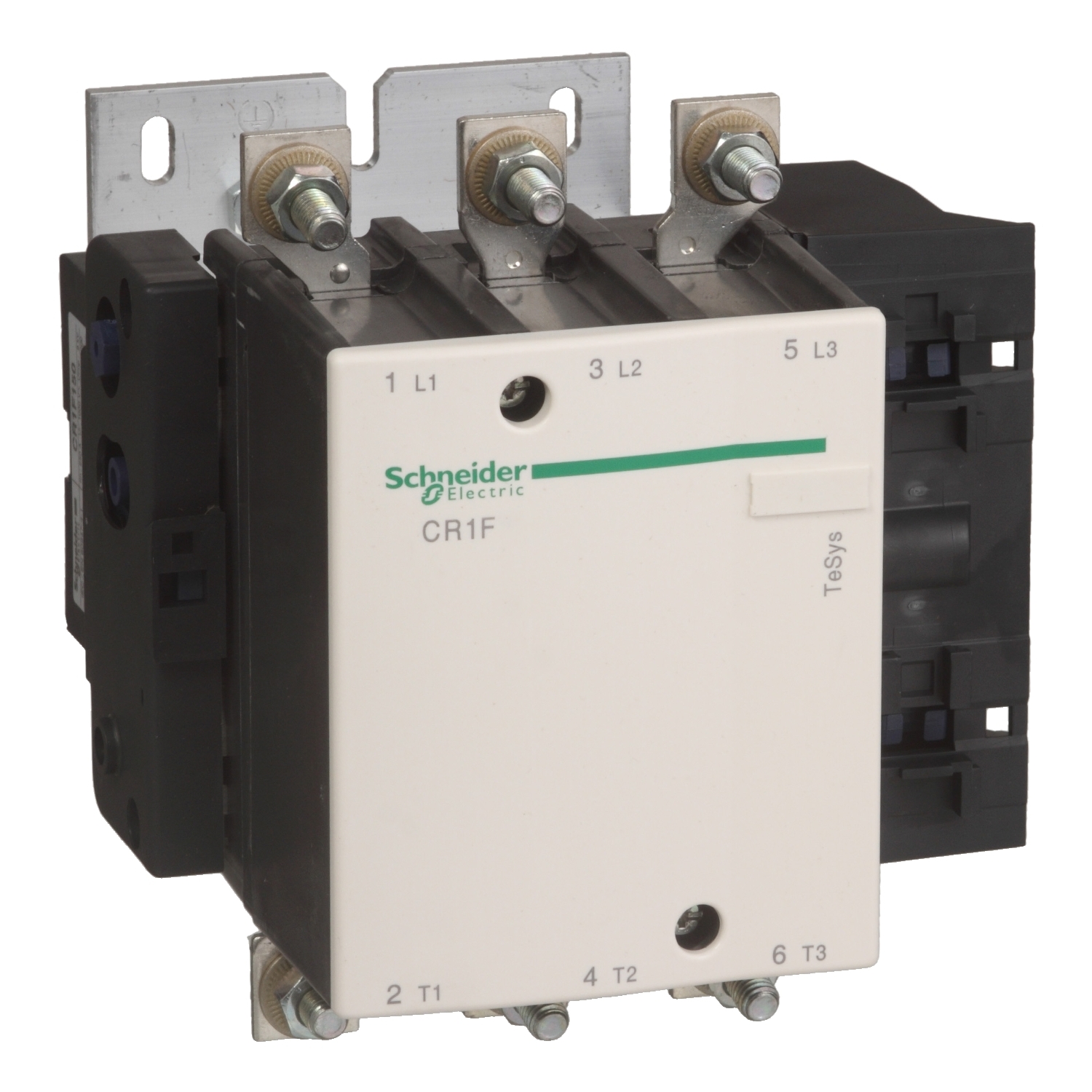

TeSys F magn. zaklepni kontaktor – 3P (3 NO) – 185 A – 220 do 230 V AC/DC tulj.

CR1F185M7

Podatkovni list: PDF

Predvidena odprema:

826,65 € z DDV

TeSys F magn. zaklepni kontaktor - 3P (3 NO) - 185 A - 220 do 230 V AC/DC tulj.

Glavno

[Ue] Nazivna operativna napetost	1000 V AC 25 do 200 Hz
Standardi	EN/IEC 60947-1 EN/IEC 60947-4-1 JIS C8201-4-1 UL 60947-4-1 CSA C22.2 št. 60947-4-1
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Magnetni zaklepalni kontaktor
Ime izdelka	TeSys F
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	120 cik/h 40 °C
Opis polov	3P
Moč motorja kW	90 kW pri 400 V AC 50/60 Hz (AC-4)
Ponudba izdelkov	TeSys F
Nazivna odklopna zmogljivost	1800 A pri 220 do 440 V 1600 A pri 500 V 600 A pri 1000 V 1200 A pri 660/690 V
Irms nazivna zmogljivost izdelave	2100 A
Ponudba	TeSys
Zatezni moment	18 N.m
Mehanska vzdržljivost	1 Mciklov
Kratko ime naprave	CR1F
[Icw] Nazivni kratkotrajen nazivni tok	1500 A 40 °C – 1 s 1500 A 40 °C – 5 s 1500 A 40 °C – 10 s 920 A 40 °C – 30 s 740 A 40 °C – 1 min 500 A 40 °C – 3 min 400 A 40 °C – 10 min
Certifikati izdelkov	CB Shema UL CSA EAC CE UKCA
Maksimalna izguba moči glede na pol	12 W AC-3 26 W AC-1
Povprečna impedanca	0.36 MOhm – Ith 275 A 50 Hz
[Uc] Krmilna napetost	220 do 230 V AC 50 do 400 Hz 220 do 230 V DC
Kategorija uporabe	AC-4 AC-1 AC-3
[Ie] Nazivni obratovalni tok	185 A (pri <40 °C) pri <= 440 V AC AC-3 275 A (pri <40 °C) pri <= 440 V AC AC-1 170 A (pri <40 °C) pri <= 440 V AC AC-4
Operativni čas	35 do 40 ms Zaklepanje 50 do 100 ms Odpiranje zapaha
[Ui] Nazivna izolacijska napetost	1000 V v skladu s/z IEC 60158-1 1000 V v skladu s/z IEC 60947-4 1000 V v skladu s/z BS 775 1500 V v skladu s/z VDE 0110 skupina C
Tip krmilnega vezja	AC pri 50 do 400 Hz DC Standard
Pripadajoč nazivni tok varovalk	200 A aM pri <= 440 V 315 A BS88 pri <= 440 V 315 A gG pri <= 440 V
Priključki – terminali	Zbiralke 2 kabel/li – prečni prerez zbiralke: 25 x 3 mm Obročni čepni terminali 1 kabel/li 150-150 mm² Konektor 1 kabel/li 150-150 mm² Močnostni tokokrog: z vijačnim priključkom
Aplikacija naprave	Krmiljenje

Komplementarno

Omejitve napetosti regulacijskega vezja	Zaklepanje: 0,85 do 1,1 Uc Odpiranje zapaha: 0,85 do 1,1 Uc
Povprečna poraba tuljave	1750 VA AC 50 do 400 Hz Zaklepanje 11 VA AC 50 do 400 Hz Odpiranje zapaha 1750 VA DC Zaklepanje 11 VA DC Odpiranje zapaha
Kompatibilnostna koda	CR1F
