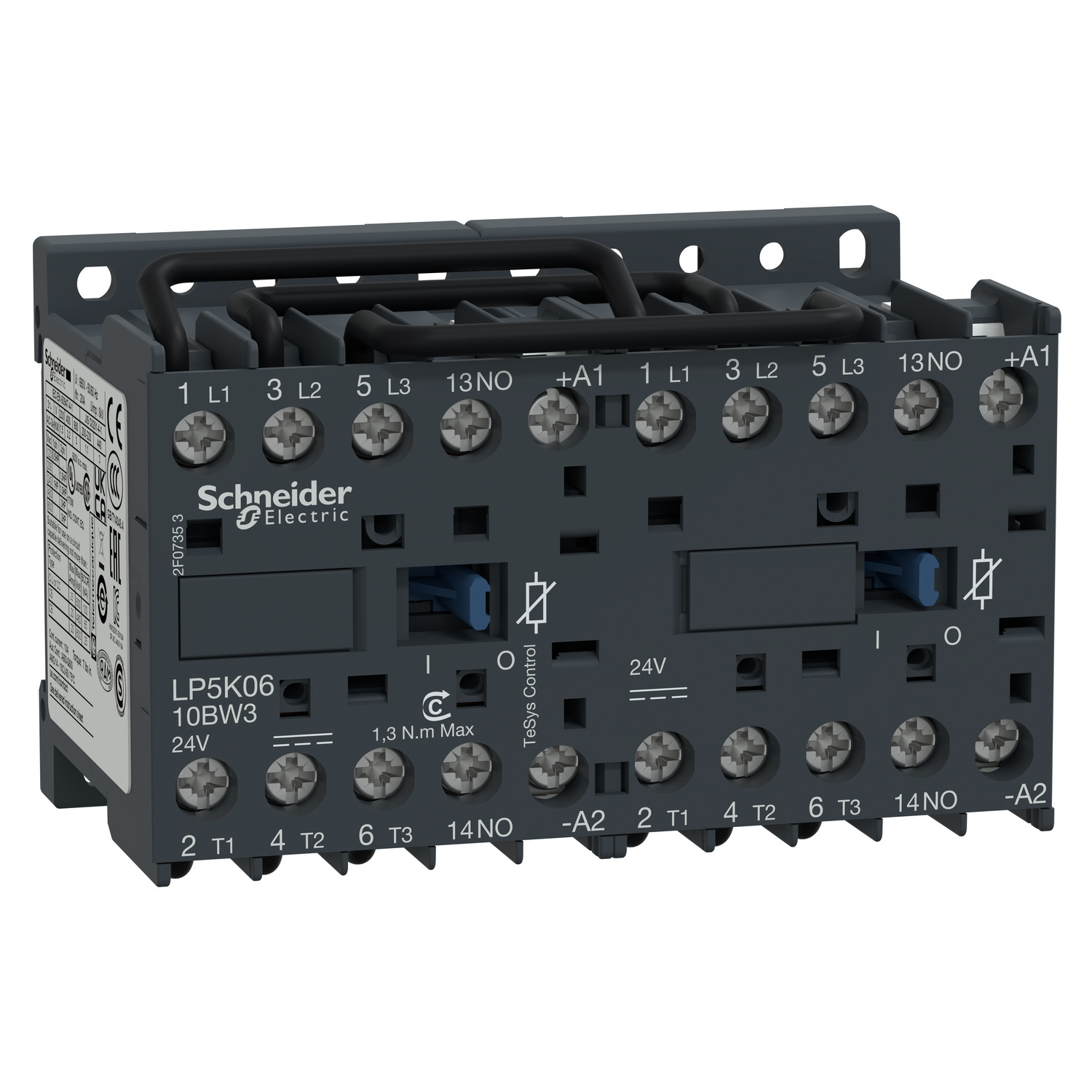

TeSys K rever. kont. – 3P – AC-3 – 440 V 9 A – 1 NO – tuljava 24 V DC

LP5K0910BW3

Podatkovni list: PDF

Predvidena odprema:

107,75 € z DDV

TeSys K rever. kont. - 3P - AC-3 - 440 V 9 A - 1 NO - tuljava 24 V DC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: 690 V AC 50/60 Hz Signalni tokokrog: <= 690 V AC 50/60 Hz
Standardi	EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 št. 60947-4-1 JIS C8201-4-1
Montažna podpora	Plošča Letev
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Povratni kontaktor
Ime izdelka	TeSys K
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h
Opis polov	3P
Moč motorja kW	2.2 kW pri 220 do 230 V AC 50/60 Hz 4 kW pri 380 do 415 V AC 50/60 Hz 4 kW pri 440 V AC 50/60 Hz 4 kW pri 480 V AC 50/60 Hz 4 kW pri 500 do 600 V AC 50/60 Hz 4 kW pri 660 do 690 V AC 50/60 Hz
Tip blokade	Mehansko
Ponudba izdelkov	TeSys K
[Ith] Konvencionalni prostozračni toplotni tok	20 A (pri <50 °C) za Močnostni tokokrog 10 A (pri <50 °C) za Signalni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	110 A pri 415 V v skladu s/z IEC 60947 110 A pri 440 V v skladu s/z IEC 60947 80 A pri 500 V v skladu s/z IEC 60947 110 A pri 220 do 230 V v skladu s/z IEC 60947 110 A pri 380 do 400 V v skladu s/z IEC 60947 70 A pri 660 do 690 V v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	110 A AC za Močnostni tokokrog v skladu s/z NF C 63-110 110 A AC za Močnostni tokokrog v skladu s/z IEC 60947 110 A AC za Signalni tokokrog v skladu s/z IEC 60947
Ponudba	TeSys
Mehanska vzdržljivost	5 Mciklov
Zatezni moment	0.8-1.3 N.m Vijačni priključki Philips št. 2 0.8-1.3 N.m Vijačni priključki Ploščat Ø 6 mm 0.8-1.3 N.m Vijačni priključki Pozidriv št. 2
Kratko ime naprave	LP5K
[Icw] Nazivni kratkotrajen nazivni tok	90 A 50 °C – 1 s za Močnostni tokokrog 85 A 50 °C – 5 s za Močnostni tokokrog 80 A 50 °C – 10 s za Močnostni tokokrog 60 A 50 °C – 30 s za Močnostni tokokrog 45 A 50 °C – 1 min za Močnostni tokokrog 40 A 50 °C – 3 min za Močnostni tokokrog 80 A – 1 s za Signalni tokokrog 90 A – 500 ms za Signalni tokokrog 110 A – 100 ms za Signalni tokokrog 20 A 50 °C – >= 15 min za Močnostni tokokrog
Certifikati izdelkov	CB Shema CCC UL CSA EAC CE UKCA
[Uc] Krmilna napetost	24 V DC
Povprečna impedanca	3 MOhm – Ith 20 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO
Kategorija uporabe	AC-1 AC-4 AC-3 AC-3e
[Ie] Nazivni obratovalni tok	20 A (pri <50 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 16 A (pri <70 °C) pri 690 V AC AC-1 za Močnostni tokokrog 9 A pri <= 440 V AC AC-3 za Močnostni tokokrog 9 A pri <= 440 V AC AC-3e za Močnostni tokokrog
Operativni čas	10 do 20 ms De-energizacija tuljave in NO odpiranje 30 do 40 ms Energizacija tuljave in NO zapiranje
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V v skladu s/z UL 508 Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-5-1 Signalni tokokrog: 600 V v skladu s/z UL 508 Močnostni tokokrog: 600 V v skladu s/z CSA C22.2 št. 14 Signalni tokokrog: 600 V v skladu s/z CSA C22.2 št. 14
Tip krmilnega vezja	DC Nizka poraba
Pripadajoč nazivni tok varovalk	25 A gG pri <= 440 V za Močnostni tokokrog 25 A aM za Močnostni tokokrog 10 A gG za Signalni tokokrog v skladu s/z IEC 60947 10 A gG za Signalni tokokrog v skladu s/z VDE 0660
Priključki – terminali	Vijačni priključki 1 kabel/li 1.5-4 mm²Trden Vijačni priključki 1 kabel/li 0.75-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 1 kabel/li 0.34-2.5 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 2 kabel/li 1.5-4 mm²Trden Vijačni priključki 2 kabel/li 0.75-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 2 kabel/li 0.34-1.5 mm²Prilagodljiv s kabelskim koncem
Predstavitev naprave	Pred-izdelano z reverzibilno močnostno zbiralko
Električna vzdržljivost	1.3 Mciklov 9 A AC-3 pri Ue<= 440 V 1.3 Mciklov 9 A AC-3e pri Ue<= 440 V 0.16 Mciklov 20 A AC-1 pri Ue<= 690 V 0.02 Mciklov 54 A AC-4 pri Ue<= 440 V
Aplikacija naprave	Krmiljenje

Komplementarno

Poraba energije pri zadrževanju v VA	1.8-1.8 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Vklopna moč v W	1.8-1.8 W (pri <20 °C)
Omejitve napetosti regulacijskega vezja	Delujoče: 0,7 do 1,30 Uc (pri <50 °C) Opustitev: 0,1 do 0,7 Uc (pri <50 °C)
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	1.8-1.8 W
Minimalni preklopni tok	5 mA za Signalni tokokrog
Razdalja brez prekrivanja	0.5 mm
Tehnologija tuljave	Vgrajen dvosmerni dvodimenzionalni omejevalnik diode
Tip pomožnega kontakta	tip/aTrenutne 1 NO
Kompatibilnostna koda	LP5K
