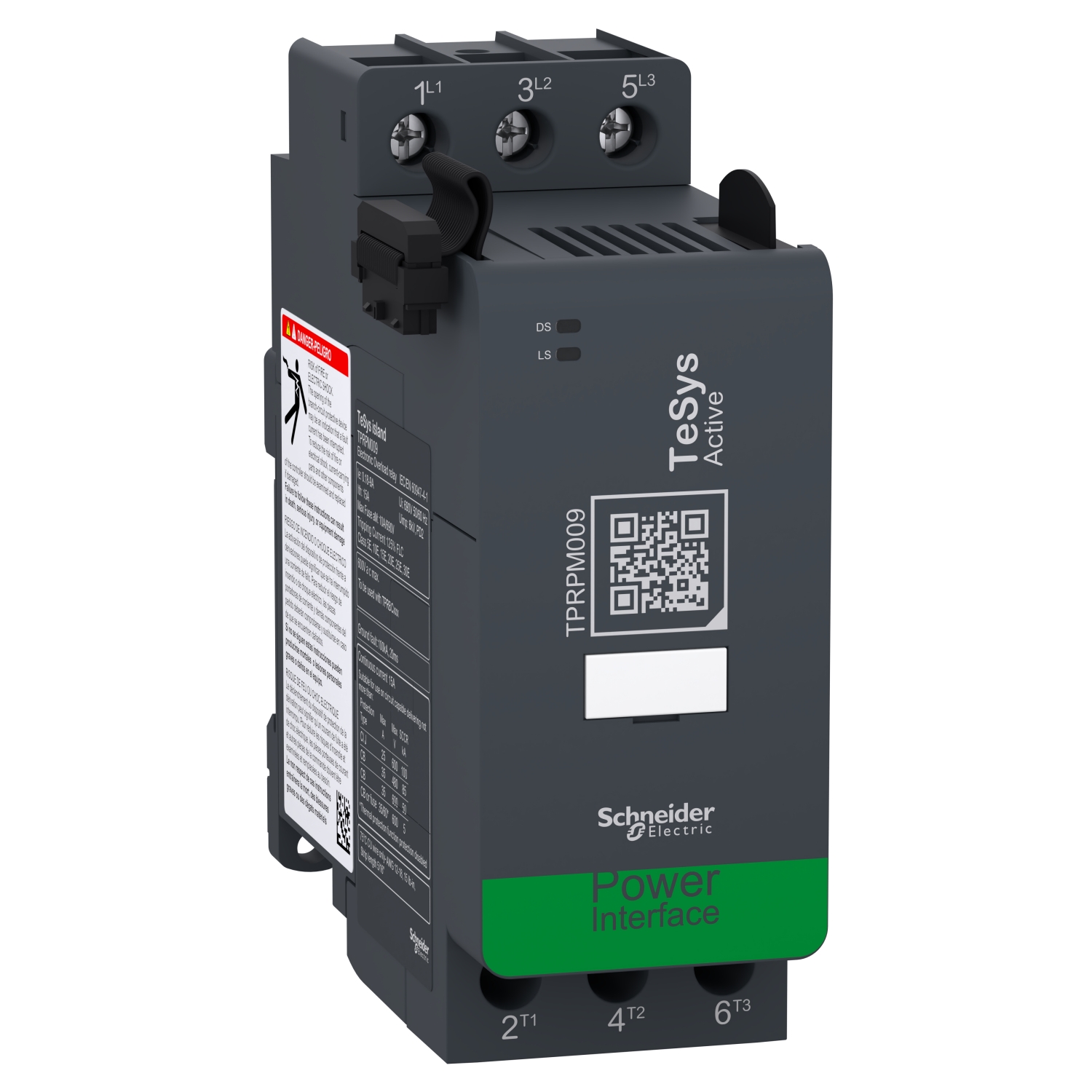

Modul napajanja, TeSys Island, 15A AC-1, 9A AC-3, 4kW

TPRPM009

Podatkovni list: PDF

Predvidena odprema:

98,82 € z DDV

Modul napajanja, TeSys Island, 15A AC-1, 9A AC-3, 4kW

Glavno

Poraba toka	60 mA
[Ue] Nazivna operativna napetost	<= 690 V AC 47 do 63 Hz
Izguba energije v W	0.6 W Pri Ie AC-3
Ponastavitev	Na daljavo ali samodejno
[Uc] Krmilna napetost	24 V DC Dobavlja ga priključek vodila
Izdelek ali sestavni del	Napajalni modul
Ime izdelka	TeSys otok
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
[Ie] Nazivni obratovalni tok	9 A (pri <50 °C) pri <= 440 V AC-3 15 A (pri <50 °C) pri <= 440 V AC-1 15 A (pri <50 °C) AC-3e
Območje nastavitve toplotne zaščite	0.18-9 A
Združljivost izdelkov	TPRBC Sklopnik vodila TPRDG Digitalni IO modul TPRAN Analogni IO modul
Prenapetostna kategorija	III
Moč motorja kW	2.2 kW pri 230 V AC 50 Hz 4 kW pri 380 do 415 V AC 50 Hz 4 kW pri 440 V AC 50 Hz 5.5 kW pri 500 V AC 50 Hz 5.5 kW pri 690 V AC 50 Hz
Moč motorja hp	0.33 hp pri 120 V AC 60 Hz za 1 faza motorji 1 hp pri 240 V AC 60 Hz za 1 faza motorji 2 hp pri 208 V AC 60 Hz za 3 faze motorji 2 hp pri 240 V AC 60 Hz za 3 faze motorji 5 hp pri 480 V AC 60 Hz za 3 faze motorji 7.5 hp pri 600 V AC 60 Hz za 3 faze motorji
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-4-1 600 V v skladu s/z UL 60947-4-1 600 V v skladu s/z CSA C22.2 št. 60947-4-1
Opis polov	3P
Ponudba izdelkov	TeSys
[Ith] Konvencionalni prostozračni toplotni tok	15 A (pri <50 °C)
Razred toplotne preobremenitve	Razred 5 do 30
Predstavitev naprave	Napajalni modul, povezan s krmilnikom za avtomatizacijo prek povezave vodila Deluje le, če je priključen na priključek vodila
Funkcija na voljo	Zaznavanje prisotnosti napetosti gorvodno Elektronska toplotna zaščita pred preobremenitvijo Spremljanje tokov Krmiljenje napajalnih naprav tretjih oseb, če so povezane z modulom TPRDG IO
Kratko ime naprave	TPRPM

Komplementarno

Montažni način	Vodoraven in navpičen (35 mm simetrična DIN letev)
Teža izdelka (neto)	0.255 kg
Lokalno signaliziranje	1 LED (Zelena/rdeča) for DS (stanje naprave) 1 LED (Zelena/rdeča) for LS (stanje obremenitve)
Širina	45 mm
Globina	115 mm
Višina	121 mm
Certifikati izdelkov	CCC CSA EAC UL
Standardi	EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 št. 60947-4-1
Priključki – terminali	Vijačni priključki 1 1-4 mm² AWG 16 do AWG 12)Togo Vijačni priključki 2 1-4 mm² AWG 16 do AWG 12)Togo Vijačni priključki 1 1.5-4 mm² AWG 16 do AWG 12)Prilagodljiv Brez konca kabla Vijačni priključki 2 1.5-4 mm² AWG 16 do AWG 12)Prilagodljiv Brez konca kabla Vijačni priključki 1 1-4 mm² AWG 16 do AWG 12)Prilagodljiv s kabelskim koncem Vijačni priključki 2 1-2.5 mm² AWG 16 do AWG 14)Prilagodljiv s kabelskim koncem
Merilni tip	Vklopljena časovna naprava Število napak Število ciklov napajanja naprave Povprečni tok Iavg Povprečna napetost Vavg Maks. tok Imax Maks. napetost Vmax
Zatezni moment	1.7-1.7 N.m Ploščat Ø 6 mm 1.7-1.7 N.m Philips št. 2
Tip zaščite	Zaščita pred toplotno preobremenitvijo Pregrevanje motorja Nadtok Premajhen tok Zatik Dolg zagon Stojalo Blokada hitrega cikliranja Fazna izguba Blokada hitrega ponovnega zagona Obračanje faz Fazna nesimetrija Zaporedje faz Ozemljitveni tok
