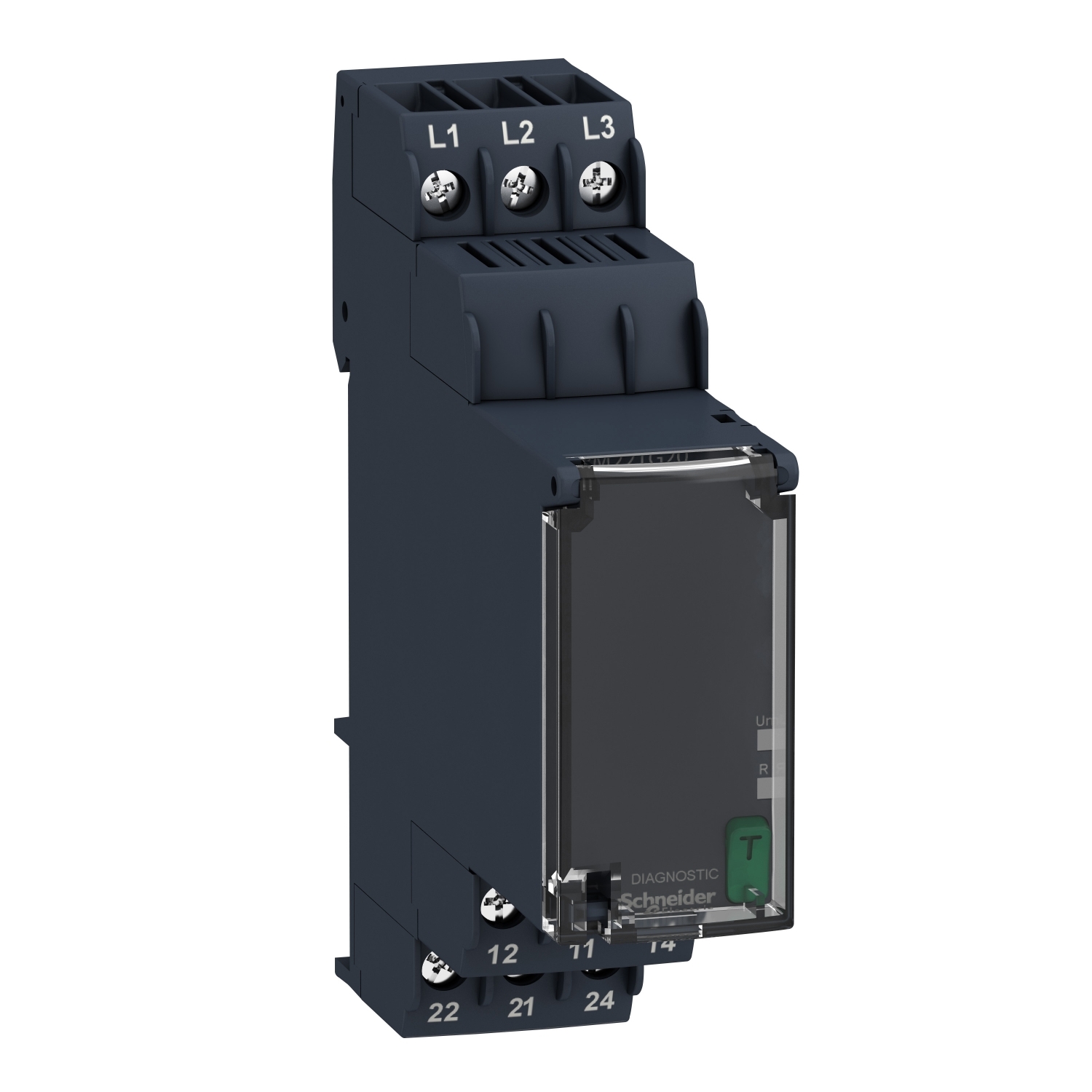

Trofazni krmilni rele 183 do 528 V AC, 2 C/O

RM22TG20

Podatkovni list: PDF

Predvidena odprema:

59,40 € z DDV

Trofazni krmilni rele 183 do 528 V AC, 2 C/O

Glavno

Priključki – terminali	Vijačni konektorji
Preklopna zmogljivost v VA	2000 VA
Izdelek ali sestavni del	3-fazni krmilni rele
Število faz omrežja	3 faze
Tip kontakta in sestava	2 C/O
Tip časovne zakasnitve	Brez
Parametri, nadzorovani s relejem	Zaporedje faz Zaznavanje fazne napake (prekinitev 2 ali več faz)
[In] Nazivni tok	8 A
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	208 do 480 V Napetost AC
Ime releja	RM22TG
Tip releja	Krmilni rele
[Uc] Krmilna napetost	208 do 480 V

Komplementarno

[Us] Nazivna napajalna napetost	AC/DC , Samo-napajalno
Minimalni preklopni tok	10 mA pri 5 V DC
Izhodni kontakti	2 C/O
Odzivni čas	<= 200 ms
Kategorija uporabe	AC-15 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1 AC-1 v skladu s/z IEC 60947-4-1 DC-1 v skladu s/z IEC 60947-4-1
Teža izdelka (neto)	0.09 kg
Maksimalna preklopna napetost	250 V AC
Izolacijska upornost	> 100 MOhm pri 500 V DC v skladu s/z IEC 60255-27
Čas ponastavitve	1500 ms Pri maksimalni napetosti
Priključki – terminali	Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem Vijačne sponke, 1 x 0,5 do 1 x 3,3 mm² (AWG 20 do AWG 12) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem
Prenapetostna kategorija	III conforming to IEC 60664-1 III conforming to UL 508
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Material ohišja	Samo-gasilna plastika
Montažni položaj	Katerikoli položaj
Širina	22.5 mm
Električna vzdržljivost	100000 ciklov
Frekvenca napajanja	50 do 60 Hz +/- 10 %
Podatki o zanesljivosti	MTTFd = 924,6 let B10d = 850000
Maksimalen preklopni tok	8 A AC
Stanje LED	LED (Rumena) Rele ON LED (Zelena) Vklop
Poraba energije v VA	15-15 VA pri 480 V AC 60 Hz
Material kontaktov	Brez kadmija
Prag zaznavanja napetosti	< 100 V AC
Tip krmiljenja	S testnim gumbom
Omejitve napajalne napetosti	183-528 V AC
Mehanska vzdržljivost	10000000 ciklov
Kompatibilnostna koda	RM22
Omejitve napetosti regulacijskega vezja	183 do 528 V AC
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Zakasnitev zagona ob vklopu	650 ms
