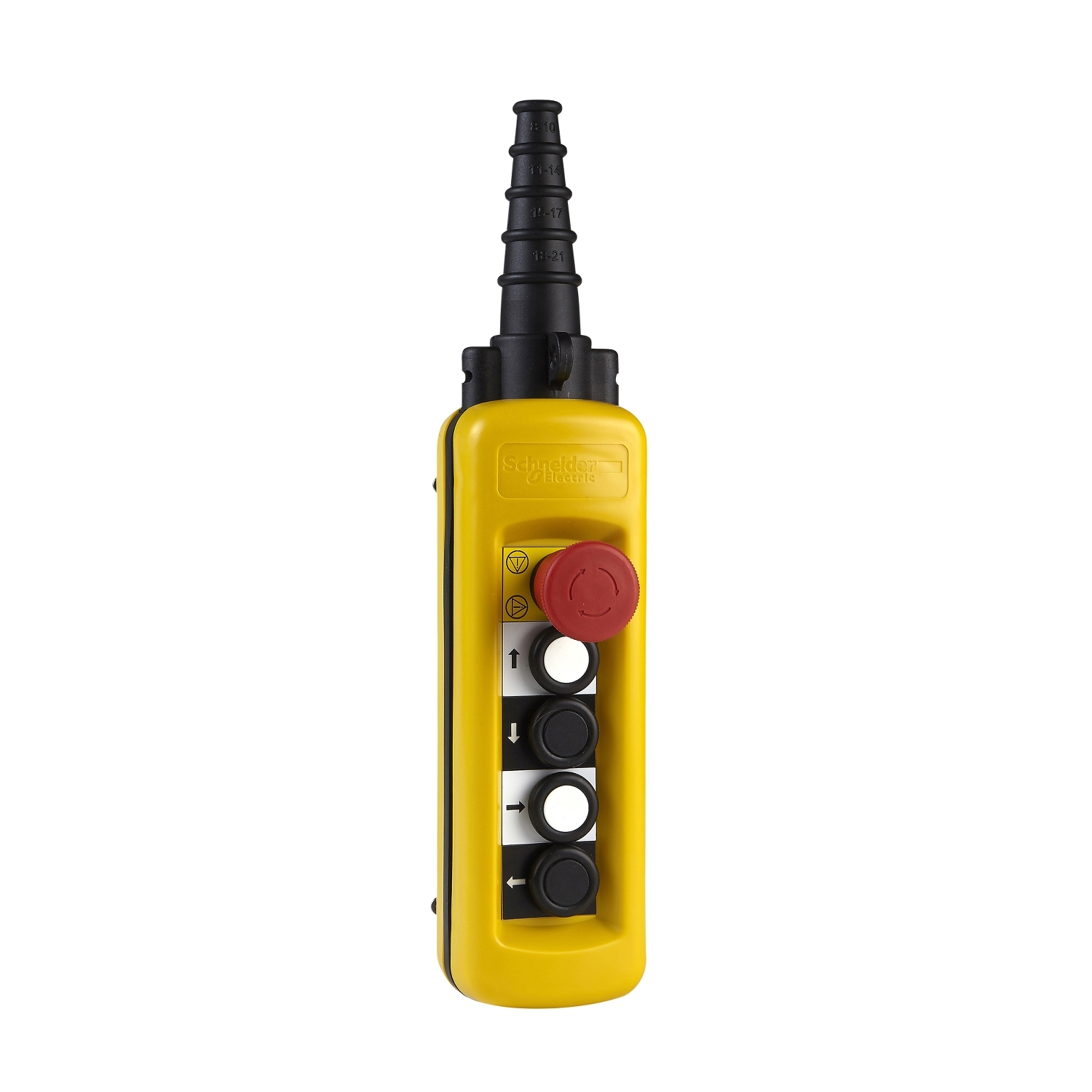

Viseča krmilna postaja XAC-A – 4 tipke, 1 izklop v sili

XACA47141

Podatkovni list: PDF

Predvidena odprema:

107,85 € z DDV

Viseča krmilna postaja XAC-A - 4 tipke, 1 izklop v sili

Glavno

Izdelek ali sestavni del	Obesna krmilna postaja
Serija izdelka	Harmony XAC
Kratko ime naprave	XACA
Ponudba izdelkov	Harmony XAC

Komplementarno

Certifikati izdelkov	GOST CCC
Oznaka priključka	(11-12)NC (13-14)NO
Opis priključka ISO št. 2	(11-12)NC (21-22)NC (31-32)NC
Opis priključka ISO št. 1	(13-14)NO
Standardi	IEC 60204-32 UL 508 IEC 60947-5-5 IEC 60947-5-1 CSA C22.2 št. 14 EN/ISO 13850: 2006
Kabelska uvodnica	Gumen trak s stopničastim vhodom 8-26 mm
Odpornost proti vibracijam	15 gn (f= 10-500 Hz) conforming to IEC 60068-2-6
Teža izdelka	0.835 kg
[Uimp] Nazivna napetostna trdnost ob impulzu	6 kV IEC 60947-1
Priključki – terminali	Vijačni priključki, 1 x 0,5 do 1 x 2,5 mm² Brez konca kabla Vijačni priključki, 1 x 0,5 do 2 x 1,5 mm² s kabelskim koncem
[Ui] Nazivna izolacijska trdnost	Kontakt za zaustavitev v sili: 400 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1 600 V (stopnja onesnaženosti 3)
Sestava krmilne postaje	4 tipke + 1 zaustavtev v sili
Prenapetostna kategorija	Razred II conforming to IEC 61140
Mehansko zapiranje	Z mehanskim zaklepanjem med pari
Tip krmilne tipke	Prva tipka 1 NO Dvižno, počasi Druga tipka 1 NO Nižje, počasi Četrta tipka 1 NO Levo, počasi Tretja tipka 1 NO Desno, počasi Tipka za zaustavitev v sili Ø 40 mm 3 NC Prožilna aktivnost
[Ithe] Konvencionalni zaprti/notranji toplotni tok	10 A
Material omare	Polipropilen
Nazivna delavna energija v W	40 W DC-13 1000000 ciklov 60 cyc/mn 120 V 0.5 Induktivno IEC 60947-5-1 dodatek C 48 W DC-13 1000000 ciklov 60 cyc/mn 48 V 0.5 Induktivno IEC 60947-5-1 dodatek C 65 W DC-13 1000000 ciklov 60 cyc/mn 24 V 0.5 Induktivno IEC 60947-5-1 dodatek C
Aplikacija krmilne postaje	Nadzor dvižnega motorja z 1-hitrostjo
IK stopnja zaščite	IK08 v skladu s/z IEC 62262
Temperatura okoliškega zraka za delovanje	-25-70 °C
Maksimalna odpornost na terminalih	25 MOhm
Kratkostična zaščita	10 A Zaščita varovalke Modul gG
Odporno proti udarcu	100 gn v skladu s/z IEC 60068-2-27
Tip omare	Kompletno, pripravljeno na uporabo
Združljivost izdelkov	ZB2BE101 za vsako smer XENT1192 za zaustavitev v sili
IP stopnja zaščite	IP65 conforming to IEC 60529
Tip krmilne postaje	Dvojna izoliranost
Temperatura okoliškega zraka za skladiščenje	-40-70 °C
Premik kontakta	Počasen izklop
Barva krmilne postaje	Rumena
Mehanska vzdržljivost	1000000 ciklov
Operativna sila	10-10 N Tipka 14-14 N Izklop v sili
Tip električnega tokokroga	Krmilno vezje
Oznaka kontaktne kode	A600 AC-15, Ue = 240 V, Ie = 3 A IEC 60947-5-1 dodatek A A600 AC-15, Ue = 600 V, Ie = 1.2 A IEC 60947-5-1 dodatek A Q600 DC-13, Ue = 250 V, Ie = 0.27 A IEC 60947-5-1 dodatek A Q600 DC-13, Ue = 600 V, Ie = 0.1 A IEC 60947-5-1 dodatek A
Zaščitna obdelava	TH
[Ui] Nazivna izolacijska napetost	Kontakt za zaustavitev v sili: 400 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1 600 V (stopnja onesnaženosti 3)
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Nazivna operativna moč v W	40 W DC-13 za 1000000 ciklov, stopnja/hitrost delovanja;60 cyc/mn pri 120 V, faktor obremenitve = 0,5 (Induktivno obremenitev) v skladu s/z IEC 60947-5-1 dodatek C 48 W DC-13 za 1000000 ciklov, stopnja/hitrost delovanja;60 cyc/mn pri 48 V, faktor obremenitve = 0,5 (Induktivno obremenitev) v skladu s/z IEC 60947-5-1 dodatek C 65 W DC-13 za 1000000 ciklov, stopnja/hitrost delovanja;60 cyc/mn pri 24 V, faktor obremenitve = 0,5 (Induktivno obremenitev) v skladu s/z IEC 60947-5-1 dodatek C
Teža izdelka (neto)	0,835 kg
