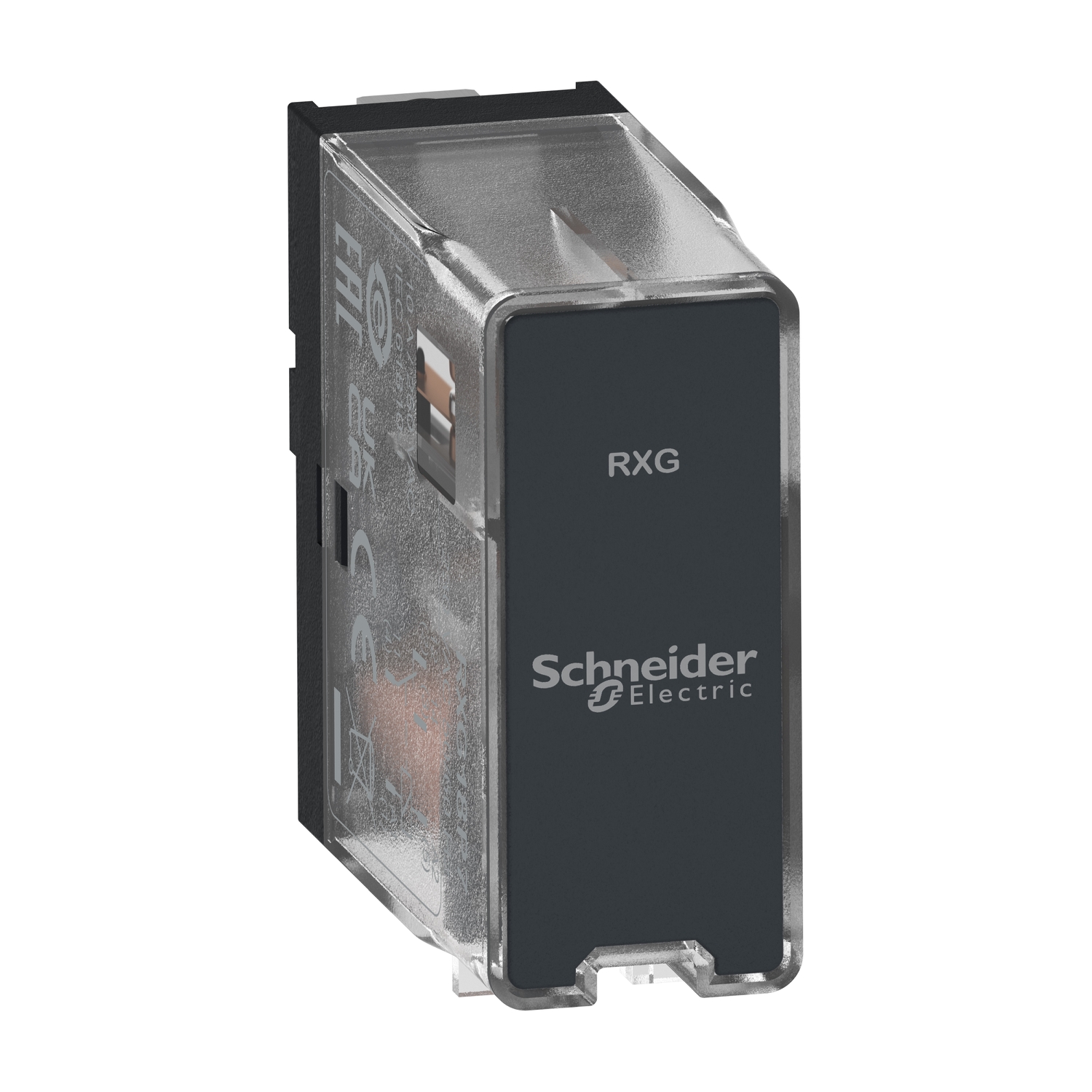

Vmesniški vtični rele, Harmony, 10A, 1CO, osnovni pokrov, 230V AC

RXG18P7

Podatkovni list: PDF

Predvidena odprema:

3,77 € z DDV

Vmesniški vtični rele, Harmony, 10A, 1CO, osnovni pokrov, 230V AC

Glavno

Ponudba izdelkov	Harmony elektromehanski releji
Ime serije	RXG serija
Izdelek ali sestavni del	Vtični rele
Tip releja	Vmesni rele
Tip kontakta in sestava	1 C/O
[Uc] Krmilna napetost	230 V AC
[Ithe] Konvencionalni zaprti/notranji toplotni tok	10 A pri −40…55 °C

Komplementarno

Stanje LED	Brez
Električna vzdržljivost	100000 ciklov za Ne Upor obremenitev Pri 55 °C 100000 ciklov za NC Upor obremenitev Pri 55 °C
[Ui] Nazivna izolacijska napetost	250 V v skladu s/z IEC 300 V v skladu s/z CSA 300 V v skladu s/z UL
Removable legend	Brez
Maksimalna preklopna napetost	250 V AC 30 V DC
Izpadni napetostni prag	>= 0.3 Uc AC
[Ie] nazivni obratovalni tok	10 A pri 30 V (DC) v skladu s/z UL 10 A pri 30 V (DC) v skladu s/z IEC 10 A pri 250 V (AC) v skladu s/z UL 10 A pri 250 V (AC) v skladu s/z IEC
Tok obremenitve	10 A pri 250 V AC
Minimalna preklopna zmogljivost	500 mW pri 100 mA, 5 V DC
Maksimalna preklopna zmogljivost	2500 VA
Tip krmiljenja	Brez testne tipke za odklepanje
Povprečna upornost	23500 Ohm pri 23 °C +/- 15 %
Kontaktna upornost	100 MOhm
Izolacijska upornost	1000 MOhm pri 500 V DC
Mehanska vzdržljivost	10000000 ciklov
Podatki o zanesljivosti	B10d = 100000
Operativna stopnja	<= 1800 ciklov/uro Pod obremenitvijo <= 18000 ciklov/uro Brez obremenitve
Izkoriščevalski koeficient	20 %
Operativni čas	20 ms
Čas ponastavitve	20 ms
Dielektrična trdnost	1000 V AC Med kontakti s/z Mikro odklop 5000 V AC Med tuljavo in kontaktom s/z Okrepljena izolacija 1300 V AC between terminals and case s/z Osnovna izolacija
[Uimp] Nazivna napetostna napetost ob impulzu	1200 V AC Med kontakti z mikro prekinitvijo 6000 V Med tuljavo in kontaktom z ojačano izolacijo 1500 V Med priključki in ohišjem z osnovno izolacijo
Prenapetostna kategorija	III
Kategorija zaščite	RT I
Stopnja onesnaženosti	2
Testne stopnje	Stopnja A Skupna montaža
Predstavitev naprave	Kompletni izdelek
Material kontaktov	Srebrna zlitina (AgSnO2In 2O3)
Oblika zatiča	Ploščat (tip faston)
Teža izdelka (neto)	0,019 kg
