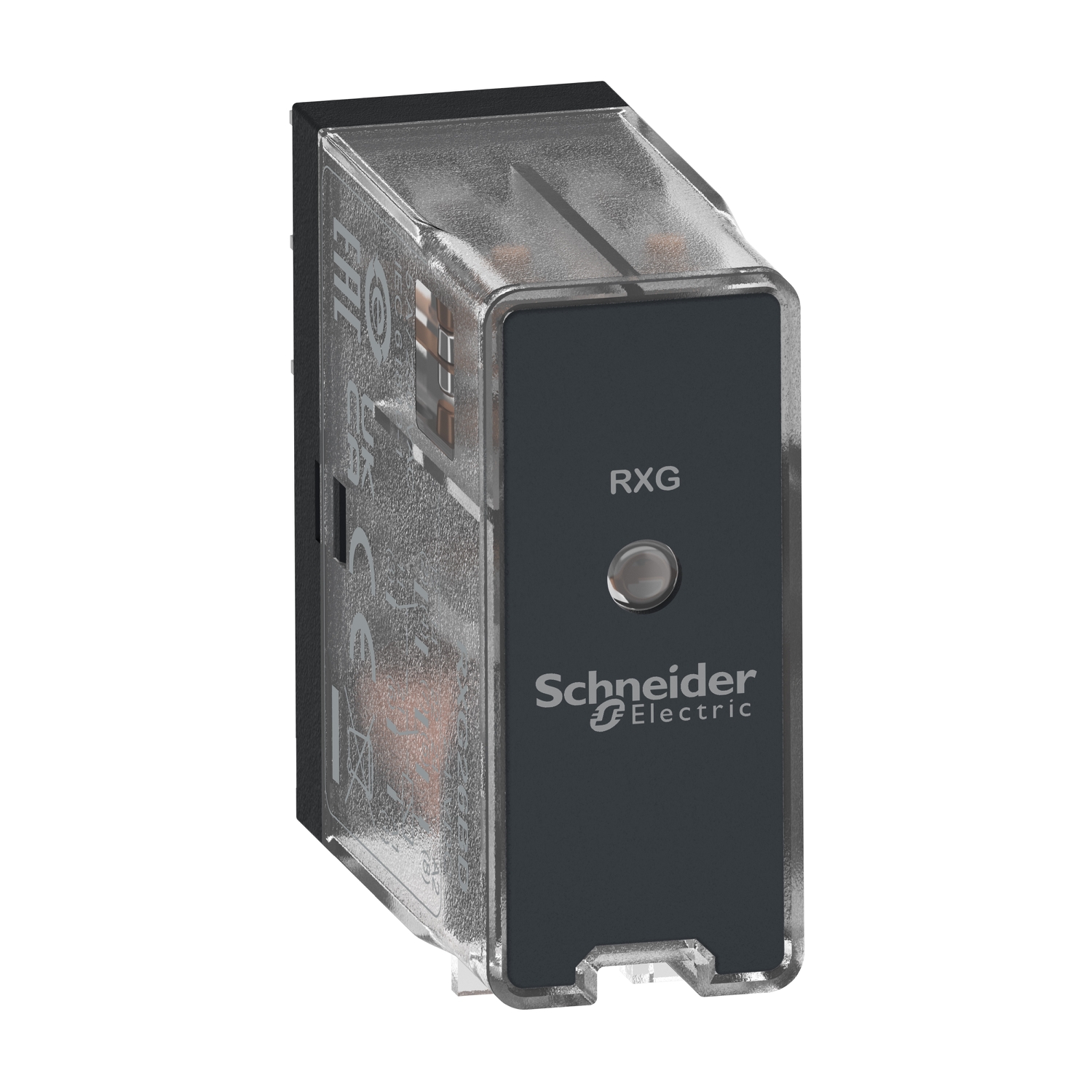

Vmesniški vtični rele, Harmony, 5A, 2CO, osnovni pokrov, z LED, 24V DC

RXG26BD

Podatkovni list: PDF

Predvidena odprema:

5,15 € z DDV

Vmesniški vtični rele, Harmony, 5A, 2CO, osnovni pokrov, z LED, 24V DC

Glavno

Ponudba izdelkov	Harmony elektromehanski releji
Ime serije	RXG serija
Izdelek ali sestavni del	Vtični rele
Tip releja	Vmesni rele
Tip kontakta in sestava	2 C/O
[Uc] Krmilna napetost	24 V DC
[Ithe] Konvencionalni zaprti/notranji toplotni tok	5 A pri −40…55 °C

Komplementarno

Stanje LED	Z
Električna vzdržljivost	100000 ciklov za Ne Pri 55 °C 100000 ciklov za NC Pri 55 °C
[Ui] Nazivna izolacijska napetost	250 V v skladu s/z IEC 300 V v skladu s/z CSA 300 V v skladu s/z UL
Removable legend	Brez
Maksimalna preklopna napetost	250 V AC 30 V DC
Izpadni napetostni prag	>= 0.1 Uc DC
[Ie] nazivni obratovalni tok	5 A pri 30 V (DC) v skladu s/z UL 5 A pri 30 V (DC) v skladu s/z IEC 5 A pri 250 V (AC) v skladu s/z UL 5 A pri 250 V (AC) v skladu s/z IEC
Tok obremenitve	5 A pri 250 V AC
Minimalna preklopna zmogljivost	50 mW pri 10 mA, 5 V DC
Maksimalna preklopna zmogljivost	1250 VA
Tip krmiljenja	Brez testne tipke za odklepanje
Povprečna upornost	1100 Ohm pri 23 °C +/- 10 %
Kontaktna upornost	100 MOhm
Izolacijska upornost	1000 MOhm pri 500 V DC
Razred električne izolacije	Razred F
Mehanska vzdržljivost	10000000 ciklov
Podatki o zanesljivosti	B10d = 100000
Operativna stopnja	<= 1800 ciklov/uro Pod obremenitvijo <= 18000 ciklov/uro Brez obremenitve
Izkoriščevalski koeficient	20 %
Operativni čas	20 ms
Čas ponastavitve	20 ms
Dielektrična trdnost	1000 V AC Med kontakti s/z Mikro odklop 5000 V AC Med tuljavo in kontaktom s/z Okrepljena izolacija 3000 V AC Med poli s/z Osnovna izolacija 1300 V AC between terminals and case s/z Osnovna izolacija
[Uimp] Nazivna napetostna napetost ob impulzu	1200 V AC Med kontakti z mikro prekinitvijo 6000 V Med tuljavo in kontaktom z ojačano izolacijo 1500 V Med priključki in ohišjem z osnovno izolacijo 4000 V Med poli z osnovno izolacijo
Prenapetostna kategorija	III
Kategorija zaščite	RT I
Stopnja onesnaženosti	2
Testne stopnje	Stopnja A Skupna montaža
Predstavitev naprave	Kompletni izdelek
Material kontaktov	Srebrna zlitina (AgSnO2In 2O3)
Oblika zatiča	Ploščat (tip faston)
Teža izdelka (neto)	0,019 kg
