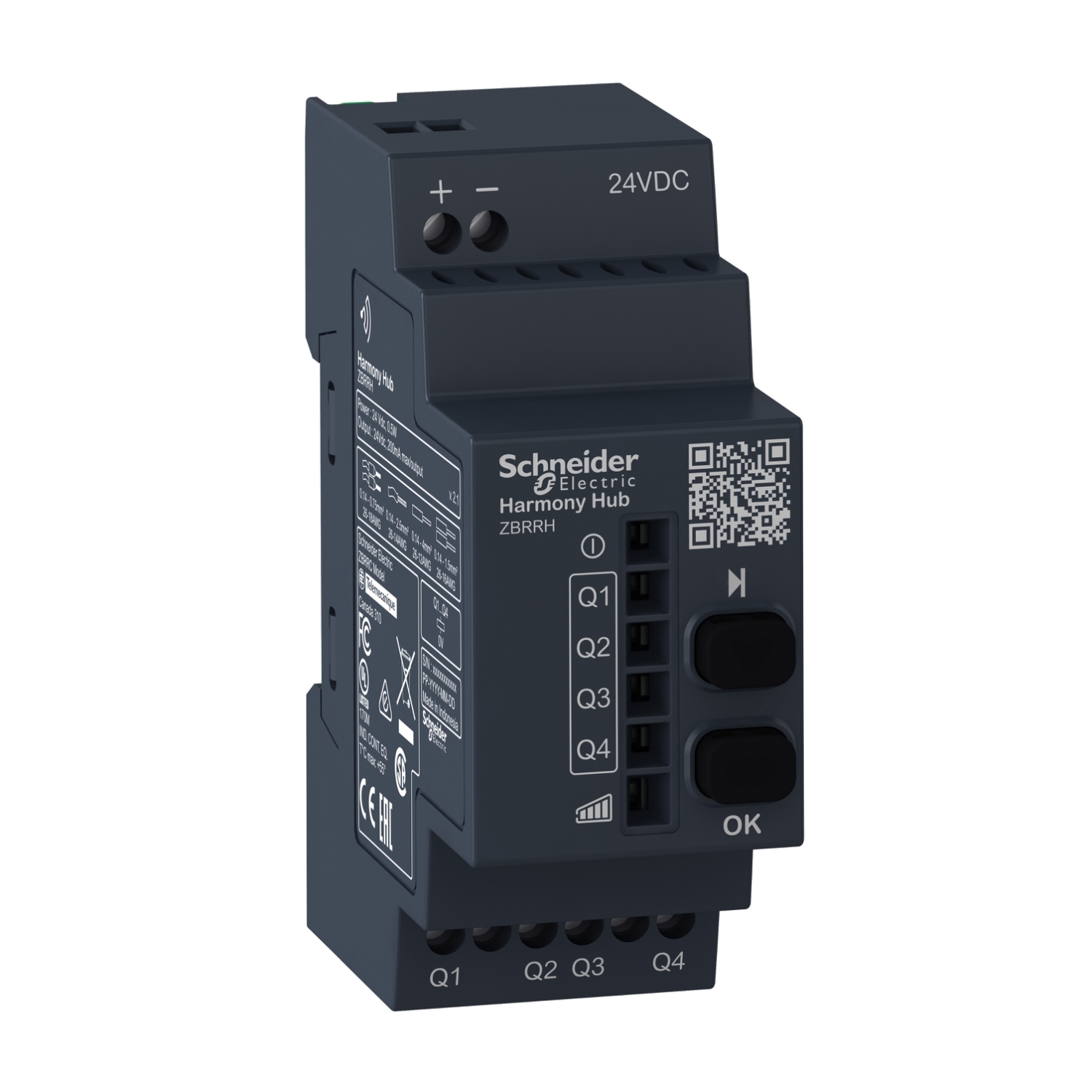

Brezžični sprejemnik za Harmony Hub – 4 PNP – 200 mA – 24 V DC – 2 tipki – 6 LED

ZBRRH

Podatkovni list: PDF

Predvidena odprema:

114,19 € z DDV

Brezžični sprejemnik za Harmony Hub - 4 PNP - 200 mA - 24 V DC - 2 tipki - 6 LED

Glavno

Izdelek ali sestavni del	Brezžični sprejemnik
Čas ponastavitve	2 ms Časovna zakasnitev
Stopnja ali razred	5M00G7W
Uporaba izdelka za specifične aplikacije	Vmesnik za vozlišče Harmony
Funkcija modula	Bi-stabilen
Tip antene	Večsmerno
Ponudba izdelkov	Harmony
Frekvenca prenosa	2405 MHz
Kratko ime naprave	ZBRRH

Komplementarno

[Us] Nazivna napajalna napetost	24 V DC – 15 do 20 %
Kratkostična zaščita	0.4 A Talilna varovalka Hitri vžig
Modulacijska tehnika	O-QPSK
Izhodni kontakti	4 PNP
Maksimalen padec napetosti	<2 V DC 2 A
Operativni položaj	Katerikoli položaj Brez redukcije
Kategorija uporabe	DC-13 v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.13 kg
Nazivna kratkotrajna nap. frekvenca zdržne napetosti	1 kV 50 Hz IEC 60947-5-1
Maksimalna poraba energije v W	1 mW 20 W DC
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715 Montažna plošča
Material ohišja	Samo-gasilna plastika
Širina	36 mm
Tip izhoda	Tranzistor PNP
Globina	75 mm
Maksimalna poraba energije v VA	20 VA DC
Električna povezava	1 kabel vodnika 0.14-2.5 mm² – AWG 26 do AWG 14 – Trden – Brez konca kabla IEC 60947-1 2 konduktorska kabla 0.14-1.5 mm² – AWG 26 do AWG 16 – Trden – Brez konca kabla IEC 60947-1 1 kabel vodnika 0.14-4 mm² – AWG 26 do AWG 12 – Prilagodljiv – s kabelskim koncem IEC 60947-1 2 konduktorska kabla 0.14-1.5 mm² – AWG 26 do AWG 16 – Prilagodljiv – s kabelskim koncem IEC 60947-1
Višina	108 mm
Maksimalen preklopni tok	0.2 mA DC
[Uimp] Nazivna napetostna napetost ob impulzu	0.8 kV
Stanje LED	1 LED Zelena za Vklop 1 LED Zelena in rumena za Sprejem signala 4 LED Zelena za Rele ON
Uporaba kanalov	1 Harmony Hub Na sprejemnik
Protokol komunikacijskih vrat	ZigBee Zelena energija 2.4 GHz IEEE 802.15.4
Odzivni čas	< 30 ms Po klik. oddajnik.
Antena “gain”	0 dBi
Območje časovnega zamika	0,5 s (toleranca:- 15 do 15 %)
Prenapetostna vzdržljivost	0.5 kV Diferencialni način v skladu s/z IEC 61000-4-5 1 kV Navadni/splošni/skupni način v skladu s/z IEC 61000-4-5
Minimalni preklopni tok	10 mA pri 5 V DC
Maksimalna senzorska razdalja	100 m V prostem polju 25 m Oddajnik v plastični škatli tipa XAL D in sprejemnik v kovinskem ohišju 40 m Oddajnik v škatli tipa XAL D, sprejemnik v kovinskem ohišju in uporaba antene
Število kanalov	1
Izklopna zmogljivost	4.8 W Na izhod)
Zatezni moment	0.5-1 N.m v skladu s/z IEC 60947-1
Pasovna širina	5-5 MHz
