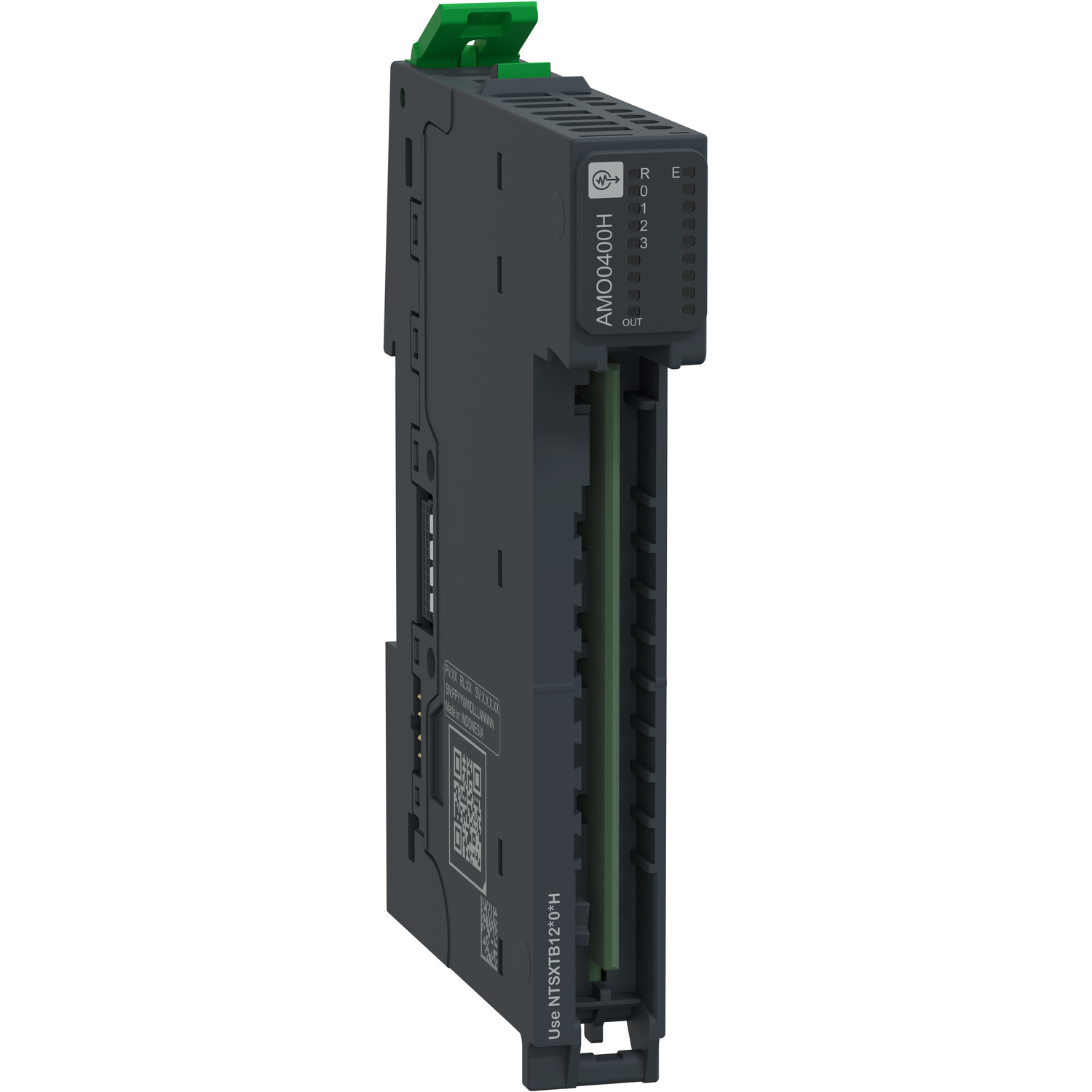

Analogni izhodni modul + osnovna plošča, 4 izhodi, tok, napetost, ojačan, Modicon Edge I/O NTS

NTSAMO0400HK

Podatkovni list: PDF
Predvidena odprema:

393,45 € z DDV

Analogni izhodni modul + osnovna plošča, 4 izhodi, tok, napetost, ojačan, Modicon Edge I/O NTS

Glavno

Ponudba izdelkov Modicon Edge I/O NTS
Izdelek ali sestavni del Komplet modula analognega izhoda
Sestava kompleta Modul NTSAMO0400H
Osnova NTSXBA0100H
Obvezni dodatki Priključni blok NTSXTB12_0_H
Združljivost izdelkov NTSN…..
Združljivost ponudbe izdelkov Združljivo z logičnim/gibalnim krmilnikom – Modicon M262
Modicon M580
Tretja oseba
Aplikacija naprave Industrijska aplikacija
Številka analognega izhoda 4
Način delovanja Izokroni/asinkroni način delovanja

Komplementarno

Tip analognega izhoda Tok: 0 do 20 mA
Tok: 4 do 20 mA
Napetost: +/- 10 V
Napetost: 0 do 10 V
Napetost: +/- 5 V
Napetost: 0 do 5 V
Napetost: 1 do 5 V
Način ožičenja 2 žici
Tip izhodne zaščite 16 mA kratki stik in 30V prenapetost za napetostni izhod
30V prenapetost za tokovni izhod
Diagnostika izhoda Napaka podmeje po kanalu
Napaka prekoračitve po kanalu
Napaka prekinjene žice po kanalu
Napaka kratkega stika po kanalu
Strojna napaka po kanalu
Napaka kalibracije po kanalu
Napaka moči DAC po kanalu
Napaka notranjega napajanja polja po kanalu
Impedanca obremenitve ohmic 600 Ohm Tok
1 kOhm Napetost
Odzivni čas na izhodu 912 µs Pri 600 Ohm na modul
Toleranca HART Da
Tip kabla Kabel z opletom
Temperature drift ± 0.002 % FS/ °C
Merilna napaka <= 0.1 % FS 25 °C
<= 0.2 % FS – 40…70 °C
Nelinearnost <= 0.02 % FS, tip analognega vhoda: Napetost/tok
Tip napajanja Napajanje vodila iz napajalnega vodila (24 Vdc)
Napajanje iz terenskega napajalnika (24 VDC)
Nazivne meje delovne napetosti 20.4…28.8 V DC
Tipična poraba toka 34,6 mA pri 24 V DC Na tok vodila
24 mA pri 24 V DC Na najmanjši notranji tok polja
79,2 mA pri 24 V DC Na največji notranji tok polja
Izguba energije v W 1,7 W Maksimum pri 24 V DC
Maksimalna dolžina kabelske razdalje med dvema napravami Kabel z opletom: <200 m za Napetostni vhod
Kabel z opletom: <1000 m za Vhodni tok
Izolacija med kanali in vodilom 1500 V AC
Izolacija med kanali in polnim napajanjem NO
Izolacija med polnim napajanjem in vodilom 1500 V AC
“Hot swapping fallback” Da
Lokalno signaliziranje 1 LED Zelena za Modul obratuje (RUN)
1 LED na kanal Zelena za Diagnostika kanala
1 LED Rdeča za Napaka modula (ERR)
Barva ohišja Siva
Montažna podpora Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715
Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715
Višina 100 mm
Širina 15 mm
Globina 80 mm
Teža izdelka (neto) 0,073 kg
