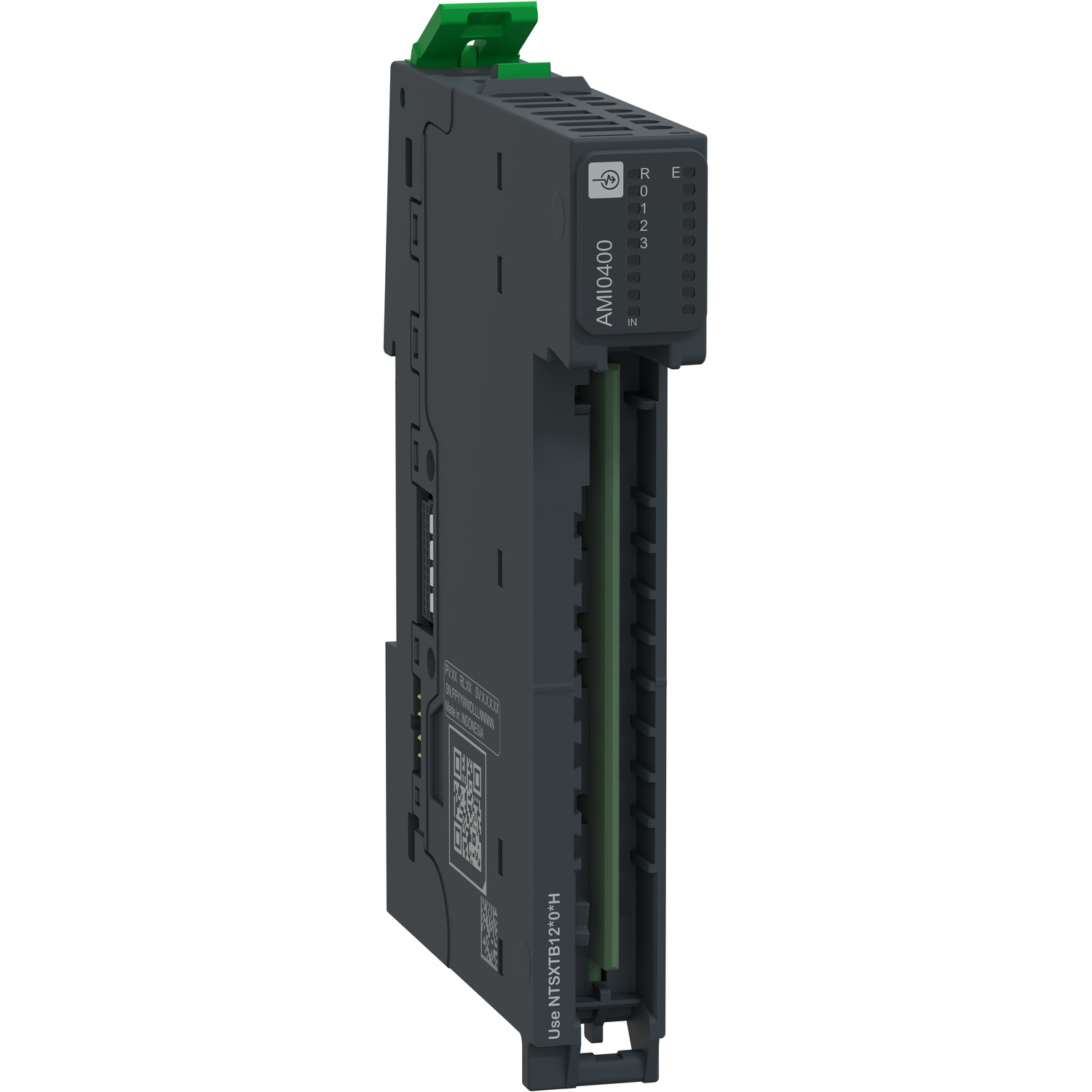

Analogni vhodni modul + osnovna plošča, 4 vhodi, tok, napetost, 2 žici, Modicon Edge I/O NTS

NTSAMI0400K

Podatkovni list: PDF
Predvidena odprema:

275,42 € z DDV

Analogni vhodni modul + osnovna plošča, 4 vhodi, tok, napetost, 2 žici, Modicon Edge I/O NTS

Glavno

Ponudba izdelkov Modicon Edge I/O NTS
Izdelek ali sestavni del Komplet modula analognega vhoda
Sestava kompleta Modul NTSAMI0400
Osnova NTSXBA0100H
Obvezni dodatki Priključni blok NTSXTB12_0_H
Združljivost izdelkov NTSN…..
Združljivost ponudbe izdelkov Združljivo z logičnim/gibalnim krmilnikom – Modicon M262
Modicon M580
Tretja oseba
Aplikacija naprave Industrijska aplikacija
Število analognih vhodov 4
Način delovanja Izokroni/asinkroni način delovanja

Komplementarno

Tip analognega vhoda Tok +/- 20 mA
Tok 0 do 20 mA
Tok 4 do 20 mA
Napetost +/- 10 V
Napetost 0 do 10 V
Napetost +/- 5 V
Napetost 0 do 5 V
Napetost 1 do 5 V
Način ožičenja 2 žici
Ločljivost analognega vhoda 15 bitov + znak
Dovoljena preobremenitev na vhodih 30 V največja napetost
30 V pri največjem toku 50 mA
Vhodna impedanca > 10 MOhm V napetostnem načinu
100 Ohm + notranji tokovni zaščitnik 10 Ohm tipično
Trajanje vzorčenja 0,980 ms Po modulu
Tip vhodne zaščite Zaščita pred prekomernim tokom / napačno povezavo po kanalu za tokovni vhod
Zaščita pred prenapetostjo / napačno povezavo po kanalu za napetostni vhod
Vhodna diagnostika Napaka podmeje po kanalu
Napaka prekoračitve po kanalu
Napaka prekinjene žice po kanalu
Strojna napaka po kanalu
LSB vrednost 0.31 mV, +/- 10 V
0.31 mV, 0 do 10 V
0.16 mV, +/- 5 V
0.16 mV, 0 do 5 V
0.13 mV, 1 do 5 V
0.61 µA, +/- 20 mA
0.61 µA, 0 do 2 mA
0.49 µA, 4 do 20 mA
Tip kabla Kabel z opletom
Temperature drift ± 0.0057 % FS/ °C
Merilna napaka <= 0.3 % FS 25 °C
<= 0.5 % FS – 20…60 °C
Nelinearnost <= 0.01 % FS, tip analognega vhoda: Napetost/tok
Skupni način zavrnitve 90 dB
Tip napajanja Napajanje vodila iz napajalnega vodila (24 Vdc)
Napajanje iz terenskega napajalnika (24 VDC)
Nazivne meje delovne napetosti 20.4…28.8 V DC
Tipična poraba toka 31,7 mA pri 24 V DC Na tok vodila
19,2 mA pri 24 V DC Na najmanjši notranji tok polja
23 mA pri 24 V DC Na največji notranji tok polja
Izguba energije v W 1,6 W Maksimum pri 24 V DC
Maksimalna dolžina kabelske razdalje med dvema napravami Kabel z opletom: <200 m za Napetostni vhod
Kabel z opletom: <1000 m za Vhodni tok
Izolacija med kanali in vodilom 1500 V AC
Izolacija med kanali in polnim napajanjem NO
Izolacija med polnim napajanjem in vodilom 1500 V AC
“Hot swapping fallback” Da
Lokalno signaliziranje 1 LED Zelena za Modul obratuje (RUN)
1 LED na kanal Zelena za Diagnostika kanala
1 LED Rdeča za Napaka modula (ERR)
Barva ohišja Siva
Montažna podpora Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715
Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715
Višina 100 mm
Širina 15 mm
Globina 80 mm
Teža izdelka (neto) 0,073 kg
