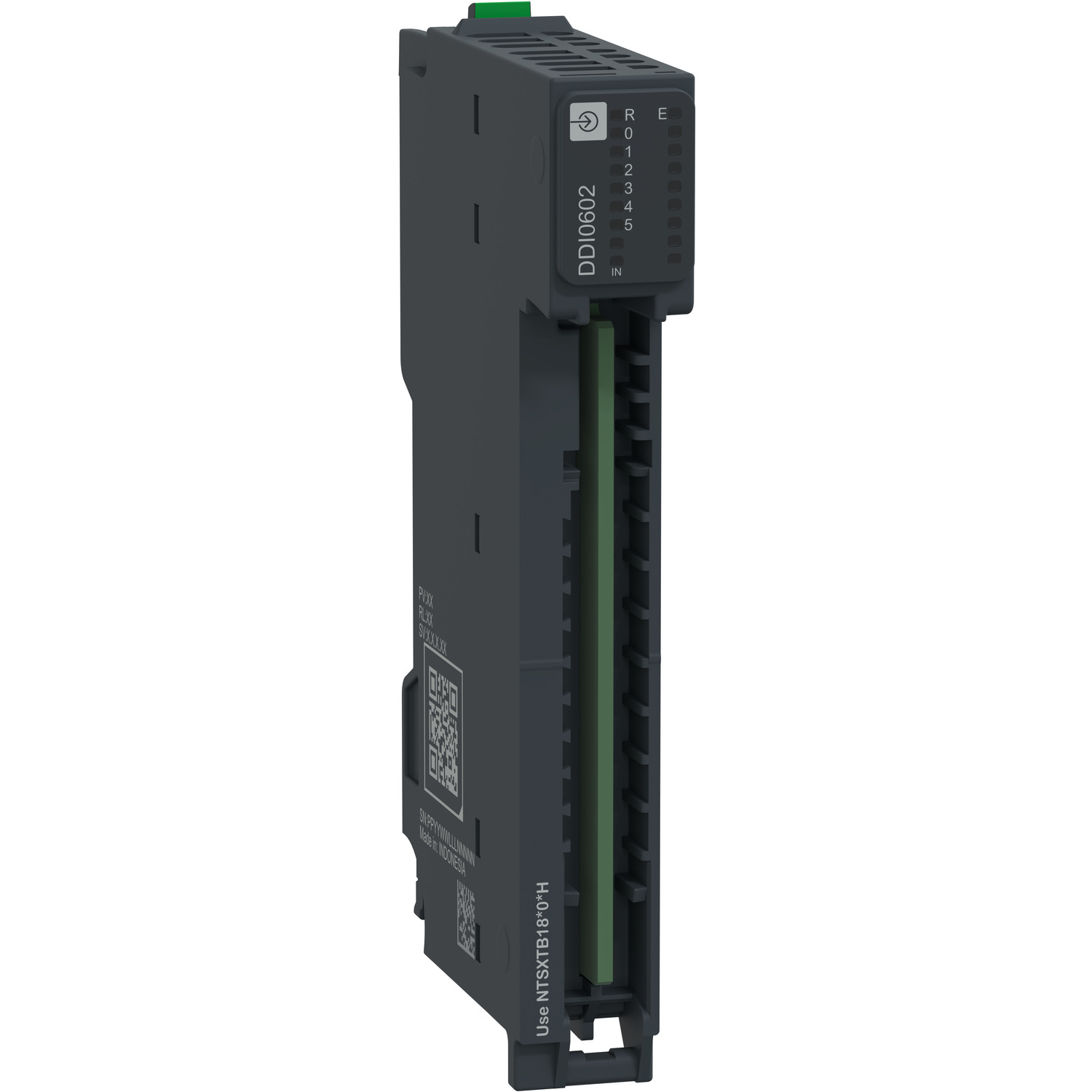

Diskretni vhodni modul, 6 vhodov, 24 V DC, sink, 1/2/3-žični, Modicon Edge I/O NTS

NTSDDI0602

Podatkovni list: PDF
Predvidena odprema:

84,55 € z DDV

Diskretni vhodni modul, 6 vhodov, 24 V DC, sink, 1/2/3-žični, Modicon Edge I/O NTS

Glavno

Ponudba izdelkov Modicon Edge I/O NTS
Izdelek ali sestavni del Diskretni vhodni modul
Obvezni dodatki Osnova NTSXBA0100H
Priključni blok NTSXTB18_0_H
Združljivost izdelkov NTSN…..
Združljivost ponudbe izdelkov Združljivo z logičnim/gibalnim krmilnikom – Modicon M262
Modicon M580
Tretja oseba
Aplikacija naprave Industrijska aplikacija
Število diskretnih vhodov 6
Skupina vhodnih kanalov 1 skupina
Napetost diskretnega vhoda 24 V DC
Diskretna vhodna logika Pozitivna logika (ponor)
Način delovanja Sinhroni/izokroni način

Komplementarno

Discrete input compatibility 6 Tip 3 conforming to IEC 61131-2
Način ožičenja 1, 2 ali 3 žice
Diskretni vhodni tok 2,5 mA
Stanje napetosti 1 zagotovljeno 11 do 30 V DC
Stanje napetosti 0 zagotovljeno < 5 V DC
Tokovno stanje 1 zagotovljeno >= 2 mA
Tokovno stanje 0 zagotovljeno <= 1.5 mA
Vhodna impedanca 9.6 kOhm
Odzivni čas na izhodu < 125 µs (Off v on)
< 125 µs (On v off)
Filtriranje vhoda 0…20 ms Nastavljivo v korakih po 0,1 ms
Vzporedno z vhodi Da
Tip vhodne zaščite Zaščita pred prenapetostjo
Zaščita pred prekomernim tokom na napajanju senzorja
Zaščita pred obratno polariteto
Vhodna diagnostika Napaka napajanja po kanalu
Napaka napajanja senzorja po kanalu
Tip napajanja Napajanje vodila iz napajalnega vodila (24 Vdc)
Napajanje iz terenskega napajalnika (24 VDC)
Opcijsko napajanje polja iz skupnega distribucijskega modula (24 VDC)
Opcijsko napajanje polja iz zunanjega napajalnika (24 VDC, skupna 0 V z modulom)
Nazivne meje delovne napetosti 20.4…28.8 V DC
Tipična poraba toka 31,2 mA pri 24 V DC Na tok vodila
8,4 mA pri 24 V DC Na najmanjši notranji tok polja
510,1 mA pri 24 V DC Na največji notranji tok polja
Izguba energije v W 1,24 W Maksimum pri 24 V DC
Izolacija med kanali in vodilom 1500 V AC
Izolacija med kanali in ozemljitvijo 1500 V AC
“Hot swapping fallback” Da
Lokalno signaliziranje 1 LED (Zelena) za Modul obratuje (RUN)
1 LED na kanal (Zelena) za Diagnostika kanala
1 LED (Rdeča) za Napaka modula (ERR)
Barva ohišja Siva
Montažna podpora Baza
Višina 100 mm
Širina 15 mm
Globina 69 mm
Teža izdelka (neto) 0,046 kg
