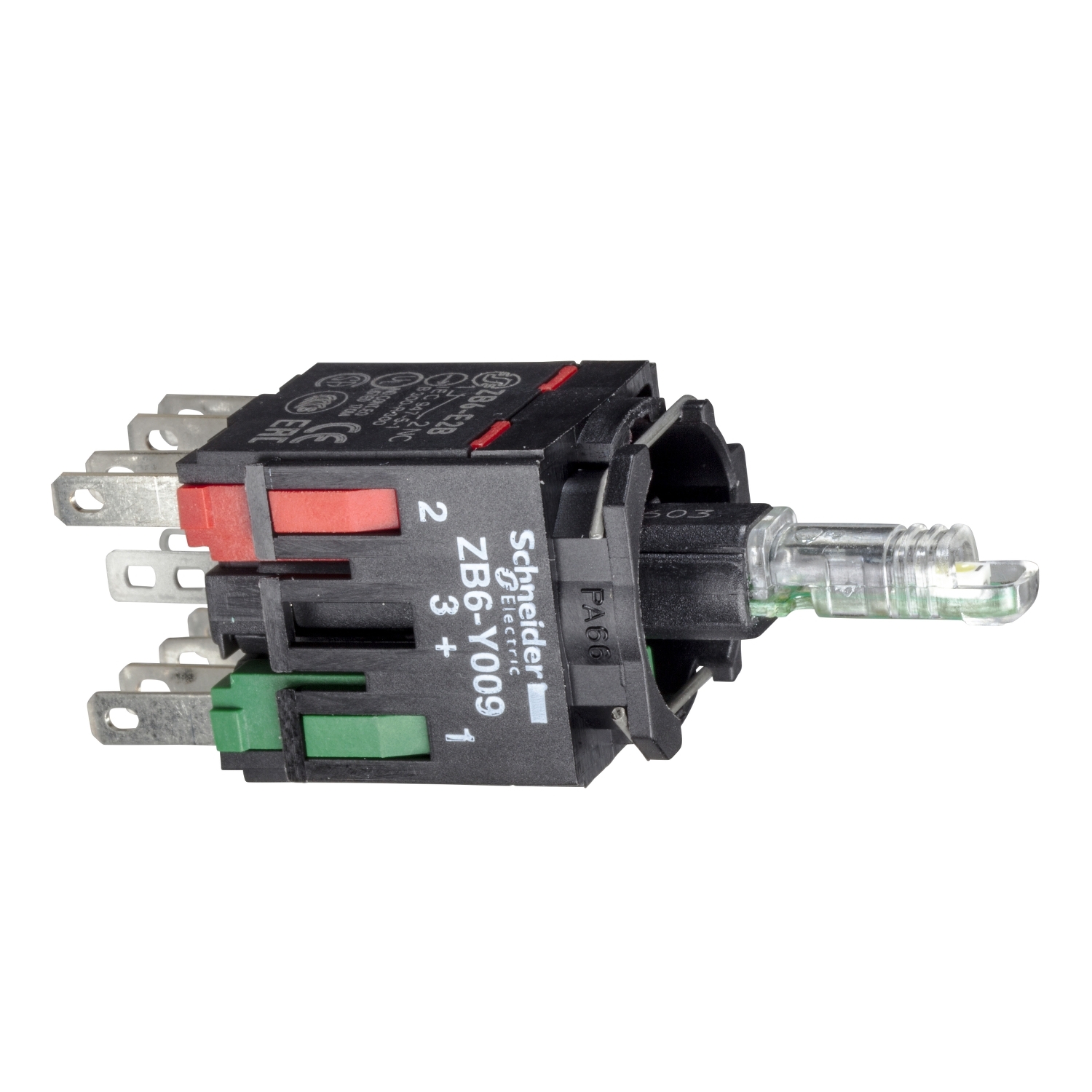

Blok z belo lučko in ohišjem/pritrdilno prirob. ter vgr. LED 12 do 24 V 1NO+1NC

ZB6ZB15B

Podatkovni list: PDF

Predvidena odprema:

11,54 € z DDV

Izvor svetlobe	LED
Izdelek ali sestavni del	Kompletno ohišje za osvetljeno tipko
Priključki – terminali	Faston konektor, velikost priključka: 2,8 x 0,5 mm
Tip kontakta in sestava	1 NO + 1 NC
[Us] Nazivna napajalna napetost	12 do 24 V AC/DC
Grlo žarnice	Integrirana LED
Ponudba izdelkov	Harmony XB6
Materiala pritrditvenega okvirja	Plastika
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop
Barva vira svetlobe	Bela
Kratko ime naprave	ZB6

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(11-12)NC
Kratkostična zaščita	6 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Teža izdelka (neto)	0.009 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
Poraba toka	15 mA
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Tip signalizacije	Stalno
CAD celotna širina	24 mm
CAD celotna globina	51 mm
Operativna sila	1.6 N Brez spreminjanje električnega stanja 2.5 N NC spreminjanje električnega stanja
Operativna pot	1 mm (NC spreminjanje električnega stanja) 2 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
CAD celotna višina	18 mm
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
Prenapetostna vzdržljivost	1 kV Direkten kontakt v skladu s/z IEC 61000-4-5 2 kV V prostem zraku v skladu s/z IEC 61000-4-5
[Ie] Nazivni obratovalni tok	3 A pri 120 V, AC-15, B300 1.5 A pri 240 V, AC-15, B300 0.1 A pri 250 V, DC-13, R300 0.22 A pri 125 V, DC-13, R300
Omejitve napajalne napetosti	6-30 V AC/DC
Kompatibilnostna koda	ZB6
Električna zanesljivost	λ = 10exp(-8) pri 5 V in 1 mA s stopnjo zaupanja 90% v skladu s/z IEC 60947-5-4
