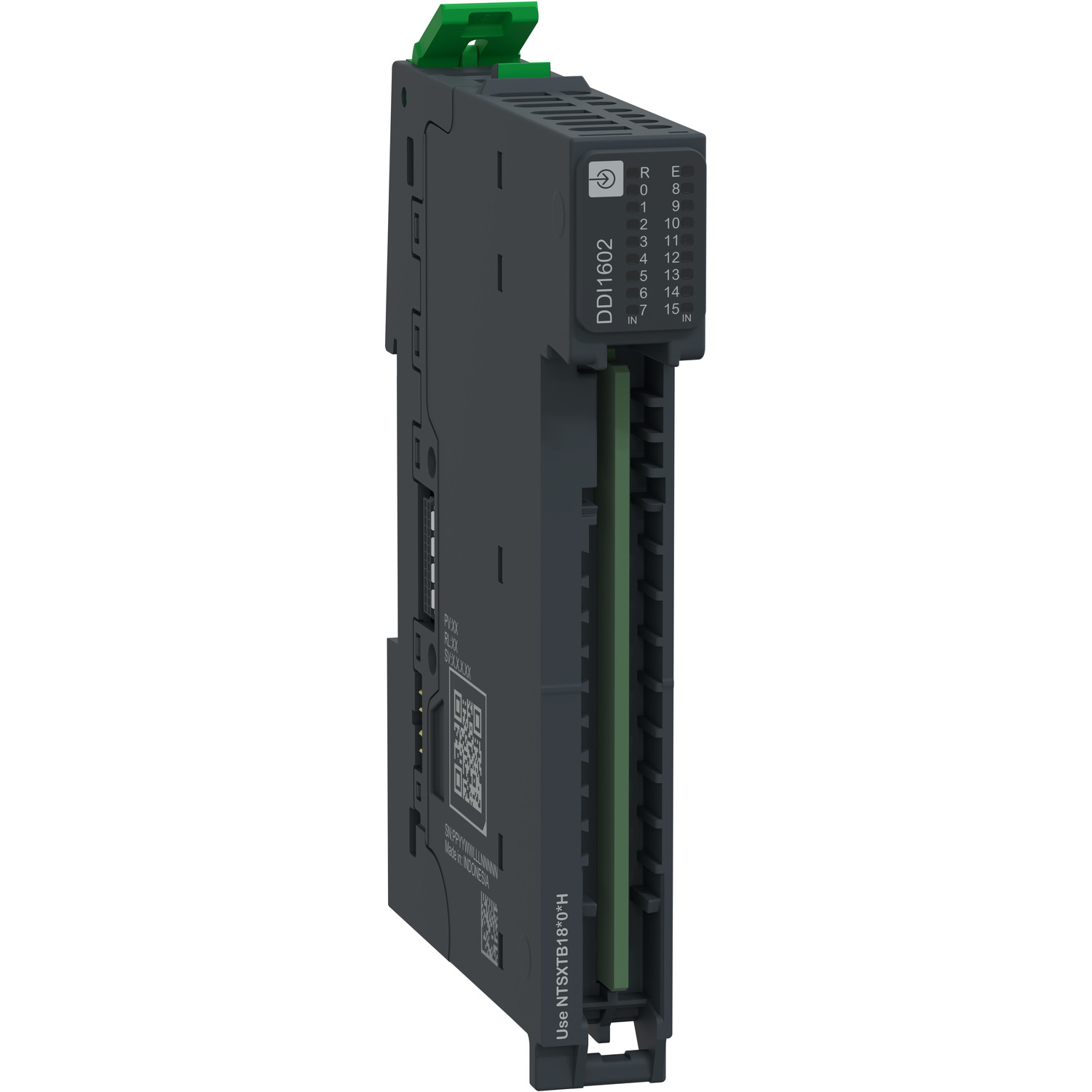

Diskretni vhodni modul + osnovna plošča, 16 vhodov, 24V DC, Sink, 1 žica, Modicon Edge I/O NTS

NTSDDI1602K

Podatkovni list: PDF

Predvidena odprema:

117,12 € z DDV

Ponudba izdelkov	Modicon Edge I/O NTS
Izdelek ali sestavni del	Komplet modula za diskretni vhod
Sestava kompleta	Modul NTSDDI1602 Osnova NTSXBA0100H
Obvezni dodatki	Priključni blok NTSXTB18_0_H
Združljivost izdelkov	NTSN…..
Združljivost ponudbe izdelkov	Združljivo z logičnim/gibalnim krmilnikom – Modicon M262 Modicon M580 Tretja oseba
Aplikacija naprave	Industrijska aplikacija
Število diskretnih vhodov	16
Skupina vhodnih kanalov	1 skupina
Napetost diskretnega vhoda	24 V DC
Diskretna vhodna logika	Pozitivna logika (ponor)
Način delovanja	Sinhroni/izokroni način

Discrete input compatibility	16 Tip 3 conforming to IEC 61131-2
Način ožičenja	1 žica
Diskretni vhodni tok	2,5 mA
Stanje napetosti 1 zagotovljeno	11 do 30 V DC
Stanje napetosti 0 zagotovljeno	< 5 V DC
Tokovno stanje 1 zagotovljeno	>= 2 mA
Tokovno stanje 0 zagotovljeno	<= 1.5 mA
Vhodna impedanca	9.6 kOhm
Odzivni čas na izhodu	< 125 µs (Off v on) < 125 µs (On v off)
Filtriranje vhoda	0…20 ms Nastavljivo v korakih po 0,1 ms
Vzporedno z vhodi	Da
Tip vhodne zaščite	Zaščita pred prenapetostjo
Vhodna diagnostika	Napaka napajanja po kanalu
Tip napajanja	Napajanje vodila iz napajalnega vodila (24 Vdc) Napajanje iz skupnega distribucijskega modula (24 VDC) Opcijsko napajanje polja iz zunanjega napajalnika (24 VDC, skupna 0 V z modulom)
Nazivne meje delovne napetosti	20.4…28.8 V DC
Tipična poraba toka	40,8 mA pri 24 V DC Na tok vodila 13,2 mA pri 24 V DC Na najmanjši notranji tok polja 15,8 mA pri 24 V DC Na največji notranji tok polja
Izguba energije v W	2,2 W Maksimum pri 24 V DC
Izolacija med kanali in vodilom	1500 V AC
Izolacija med kanali in ozemljitvijo	1500 V AC
“Hot swapping fallback”	Da
Lokalno signaliziranje	1 LED (Zelena) za Modul obratuje (RUN) 1 LED na kanal (Zelena) za Diagnostika kanala 1 LED (Rdeča) za Napaka modula (ERR)
Barva ohišja	Siva
Montažna podpora	Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715
Višina	100 mm
Širina	15 mm
Globina	80 mm
Teža izdelka (neto)	0,073 kg
