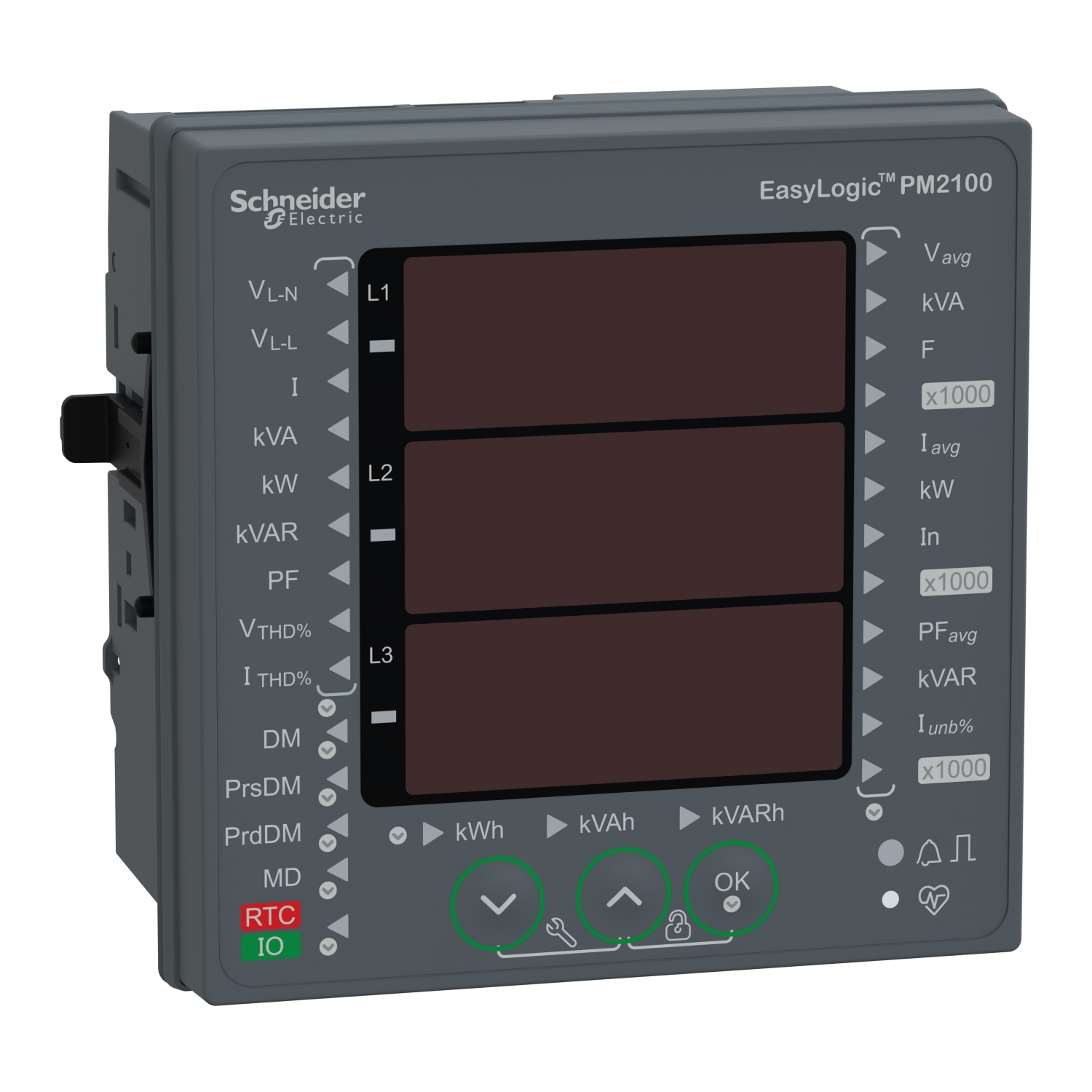

EasyLogic PM2110 – merilnik moči in en. – Total Harmonic – 7S – pulzni – raz. 1

METSEPM2110

Podatkovni list: PDF

Predvidena odprema:

174,22 € z DDV

EasyLogic PM2110 - merilnik moči in en. - Total Harmonic - 7S - pulzni - raz. 1

Glavno

Izdelek ali sestavni del	Multimeter
Ime izdelka	EasyLogic PM2100
Ponudba	EasyLogic
Kratko ime naprave	PM2110

Komplementarno

Omrežna frekvenca	60 Hz 50 Hz
Merilna napetost	35-480 V AC 50/60 Hz Med fazami 20-277 V AC 50/60 Hz Med fazo in nevtralnim vodnikom 480-999000 V AC 50/60 Hz z zunanjim VT
Stopnja vzorčenja	64 vzorcev/cikel
Maksimalna poraba energije v W	3.3 W (Daljnovodi (AC)) 2 W pri 277 V (Daljnovodi (DC))
Število izhodov	1 Impulz
Čas ˝ride-through˝	100 ms 120 V AC Tipičen 400 ms 230 V AC Tipičen 50 ms 125 V DC Tipičen
Število vhodov	0
Material	Polikarbonat
Teža izdelka (neto)	300 g
Neprepustnost nastavitev	Zaščitena s kodo dostopa
Dobavljena oprema	1 x Vodič za namestitev
Merilni tok	5-6000 mA
Zmogljivost prikazovanja sporočil	3 polja s 4 znaki
Lokalno signaliziranje	Rdeča LED: Izhodni signal 1 do 9999000 pulz/ k_h (kWh, kVAh, kVARh) Zelena LED: Modul obratuje (RUN)
Priključki – terminali	Tokovni transformator: Vijačna povezava (Dno) 6 Napetostni vhod: Vijačna povezava (Zgoraj) 4
Tip krmiljenja	3 x Tipka
Upočasnitev plamena	V-0 v skladu s/z UL 94
Montažna podpora	Ogrodje
Čas osveževanja	Nastavljiv od 1 do 60 min
[In] Nazivni tok	5 A 1 A
Spletna varnost	Omogočeni/neomogočeni komunikacijski vhodi
Tip analognega vhoda	Tok (impedance <= 0,3 mOhm) Napetost (impedance > 5 MOhm)
Montažni položaj	Navpični
Širina	96 mm
Razred točnosti	Razred 1 Aktivna energija v skladu s/z IEC 62053-21 Razred 1 Jalova energija v skladu s/z IEC 62053-24
Maksimalna poraba energije v VA	6 VA pri 277 V AC
Izhodna napetost	20 ms 5 do 40 V DC, 20 mA 1 do 9999000 pulz/ k_h (kWh, kVAh, kVARh)
Analiza kakovosti električne energije	Skupno harmonično popačenje
Višina	96 mm
Certifikati izdelkov	CE v skladu s/z IEC 61010-1 CULus v skladu s/z UL 61010-1 CULus v skladu s/z CSA C22.2 št. 61010-1 RCM EAC C-Tick
Tip meritev	Skupni tokovno harmonično popačenje THD (I) Na fazo Skupno napetostno harmonično popačenje THD (U) Na fazo Navidezna energija Skupno Delovna in jalova energija Skupno Navidezna moč Skupno Delovna in jalova moč Skupno Tok Povprečno Napetost Povprečno Frekvenca Povprečno Faktor moči Povprečno
Protokol komunikacijskih vrat	POP
Komunikacijska storitev	Daljinsko spremljanje
Obseg merjenja frekvence	45-65 Hz
Globina	Skupno: 76.09 mm Vgrajeno: 61.64 mm
Razred električne izolacije	Dvojna izolativnost Razred II
Prikazane informacije	Poraba toka (Pretekla vrednost) Poraba toka (Trenutna vrednost) Poraba moči (Pretekla vrednost) Poraba moči (Trenutna vrednost) Napetost Tok Frekvenca Poraba energije Harmonično popačenje Faktor moči Aktivna moč Navidezna moč Jalova moč Neuravnoteženost v %
[Us] Nazivna napajalna napetost	44 do 277 V AC 45 do 65 Hz +/- 10 % 44 do 277 V DC +/- 10 %
Trajanje impulza	20 ms
Montažni način	Konektor za spenjanje
Natančnost merjenja	Navidezna moč +/- 1 % Aktivna energija +/- 1 % Jalova energija +/- 1 % Aktivna moč +/- 1 % Napetost +/- 0,5 % Faktor moči +/- 0,01 Tok +/- 0,5 % Frekvenca +/- 0,05 %
Kompatibilnostna koda	PM2110
Barva zaslona	Rdeča
Tip zaslona	7 LED segmentov
Merilna kategorija	Kategorija III 480-480 V Kategorija II 480-600 V
Število prikazanih števil (digits)	12 števka/e – 14.2 mm višina/e
Aplikacija naprave	Spremljanje energije Podračunavanje
Merilni tip	Maksimalne vrednosti moči napajanja PM, QM, SM Navidezna moč S, S1, S2, S3 Tok I, I1, I2, I3 Reaktivna moč Q, Q1, Q2, Q3 Izračunan nevtralni tok Napetosti U, U21, U32, U13, V, V1, V2, V3 Maksimalne vrednosti toka napajanja Neuravnotežen tok Odjemna moč P, Q, S Aktivna moč P, P1, P2, P3 Aktivna, reaktivna, navidezna energija (podpisana, štirje kvadranti)
